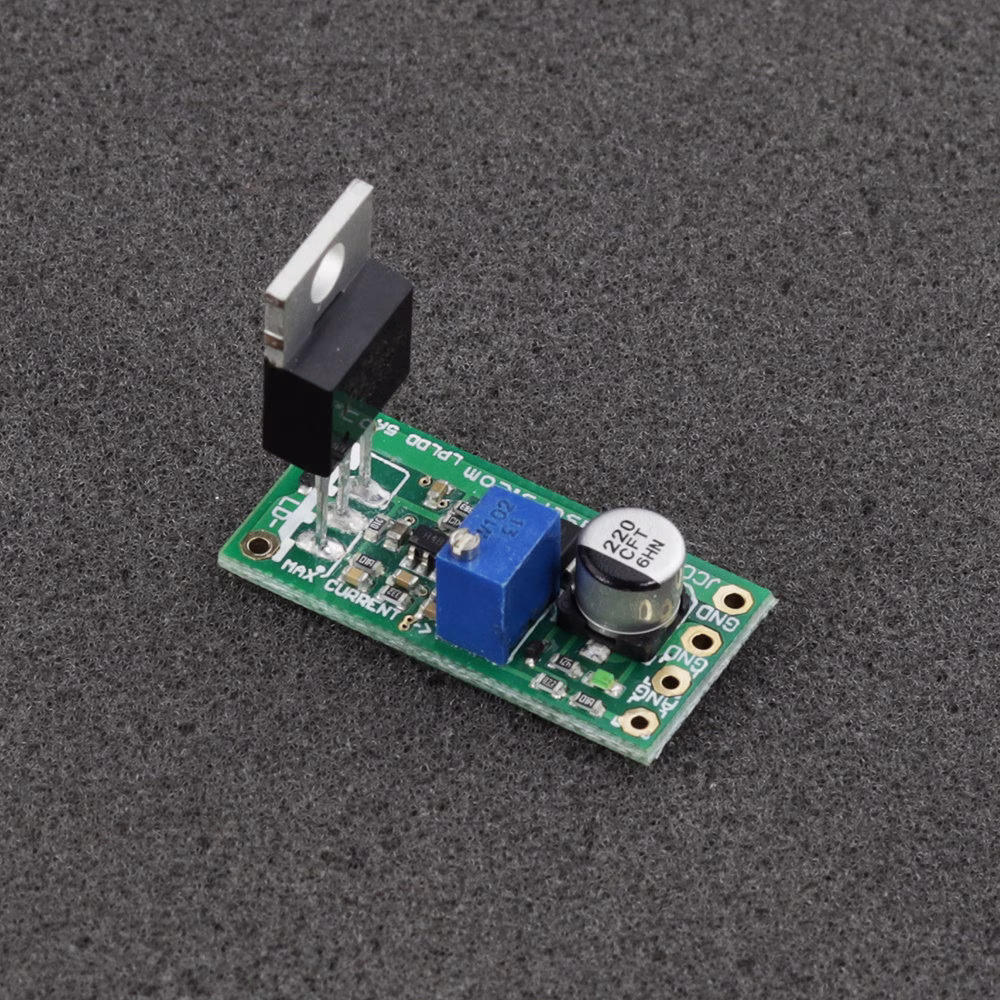

Драйвер лазерного диода LPLDD-5A-12V
Одноканальный драйвер лазерного диода, 5 А, 3,3-12 В. Базовый и универсальный драйвер, предназначенный для работы практически со всеми доступными на рынке лазерными диодами. Большой ток, компактные размеры, короткое время нарастания/спада и допустимое напряжение до 12 В делают этот драйвер оптимальным решением для задач малой и средней мощности, требующих диапазон рабочего тока 0–5 А.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 3 | $42.30 | $4.70 | До $14.10 |
| 10 | $39.95 | $7.05 | До $70.50 |
| 50 | $37.60 | $9.40 | До $470.00 |
| 100 | $35.25 | $11.75 | До $1,175.00 |
Описание продукта
О драйвере лазерного диода LPLDD-5A-12V
Драйвер лазерного диода LPLDD-5A-12V — это новая версия классического драйвера лазерного диода:
- Добавлен светодиод, отображающий подключение драйвера.
- Добавлен режим мягкого пуска для защиты от переходных процессов при включении питания.
- Добавлены маркировки на плате — более интуитивное и простое управление.
- Компактные размеры — всего 15 мм x 30 мм при возможности управления током до 5 A!
- Добавлена увеличенная медная площадка для охлаждения токоизмерительного резистора.
Базовый драйвер средней мощности для питания лазерных диодов с возможностью регулировки максимального выходного тока в диапазоне 0–5 А и модуляции тока через диод на частотах до 100 кГц.
Ниже показан результат испытания с модуляцией прямоугольным сигналом 100 кГц.
Тестирование проведено с использованием:
- 6 Вт лазерный диод NUBM44
- Провода длиной 15 см и сечением 0,35 мм2
- Входное напряжение 12 В
- Радиатор 80 x 80 x 20 мм на силовом MOSFET
Поскольку это облегченная версия драйвера, защита от переполюсовки отсутствует. Подключайте согласно маркировке на печатной плате.
При правильном подборе источника питания, данное устройство позволяет питать практически любой лазерный диод мощностью до 5 Вт — 405 нм, 445 нм, 520 нм, 638 нм, 650 нм, 808 нм, 980 нм.
Примеры диодов: 1 Вт 445 нм, 3,5 Вт 445 нм, 700 мВт 635 нм, 200 мВт 808 нм, 1 Вт 808 нм, 5 Вт 808 нм, 1 Вт 520 нм.
Рекомендации и требования
Питающее напряжение всегда должно быть выше или равно 3,3 В. Минимальное питающее напряжение в остальных случаях определяется формулой:
Vin = 0,2* I + Vd
- Vin — входное напряжение
- Vd — рабочее напряжение диода
- I — требуемый максимальный ток
Вход модуляции может использоваться как TTL-вход с логическими уровнями 0 В и 5 В или как аналоговый вход. Аналоговая модуляция реализует следующий принцип: при подаче 2,5 В на вход ANG устанавливается 50% мощности, при 4 В — 80% мощности и т.д.
Рекомендуется использовать силовые кабели с сечением не менее 0,35 мм2.
В зависимости от используемого лазерного диода и источника питания, необходимо контролировать и обеспечивать эффективное охлаждение MOSFET-транзистора. MOSFET/транзисторы должны быть изолированы от радиатора/пластины с помощью силиконовой прокладки и пластиковой втулки. Короткое замыкание между MOSFET и радиатором/пластиной может привести к повреждению драйвера и представляет опасность для лазерного диода.
Защита
Вход модуляции контроллера лазера защищён стабилитронов 5V1. Тем не менее, нельзя использовать напряжение модуляции выше 5 В. Для защиты от электростатических разрядов применяется диод Шоттки.
Выход драйвера защищён диодом Шоттки, исключающим появление обратного напряжения.
