LPLDD-5A-12V 激光二极管驱动器
单通道，5 A，3.3-12 V 激光二极管驱动器。支持几乎所有市售激光二极管的最基础且通用激光二极管驱动器。高电流、小体积、极短上升/下降时间以及高达12 V的电压兼容性，使本驱动器成为需0-5 A工作电流范围的小型与中型功率应用的最佳选择。
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 3 | $42.30 | $4.70 | 以上 $14.10 |
| 10 | $39.95 | $7.05 | 以上 $70.50 |
| 50 | $37.60 | $9.40 | 以上 $470.00 |
| 100 | $35.25 | $11.75 | 以上 $1,175.00 |
产品描述
关于 LPLDD-5A-12V 激光二极管驱动器
LPLDD-5A-12V 激光二极管驱动器是经典激光二极管驱动器的新版本：
- 新增LED指示灯，显示驱动器已连接。
- 增加软启动功能，以防止上电冲击。
- 在电路板上增加标识，更直观且易于设置。

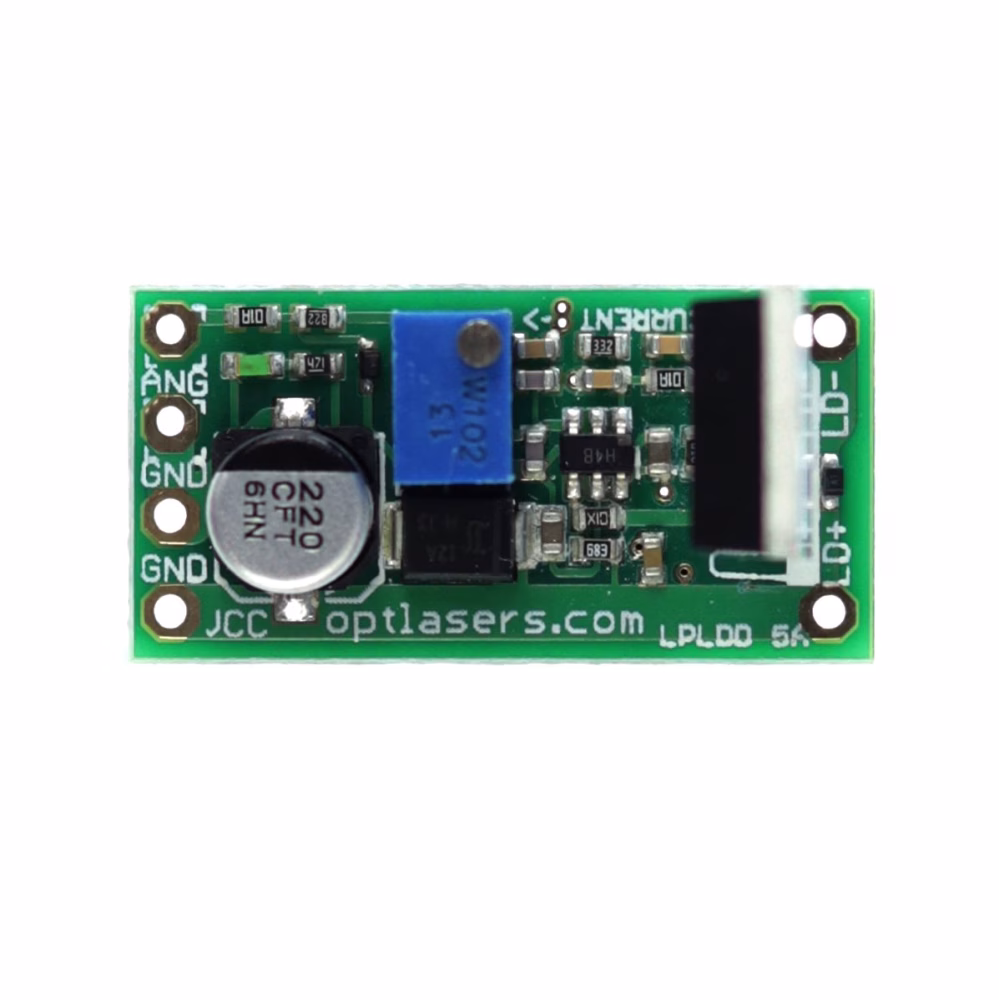

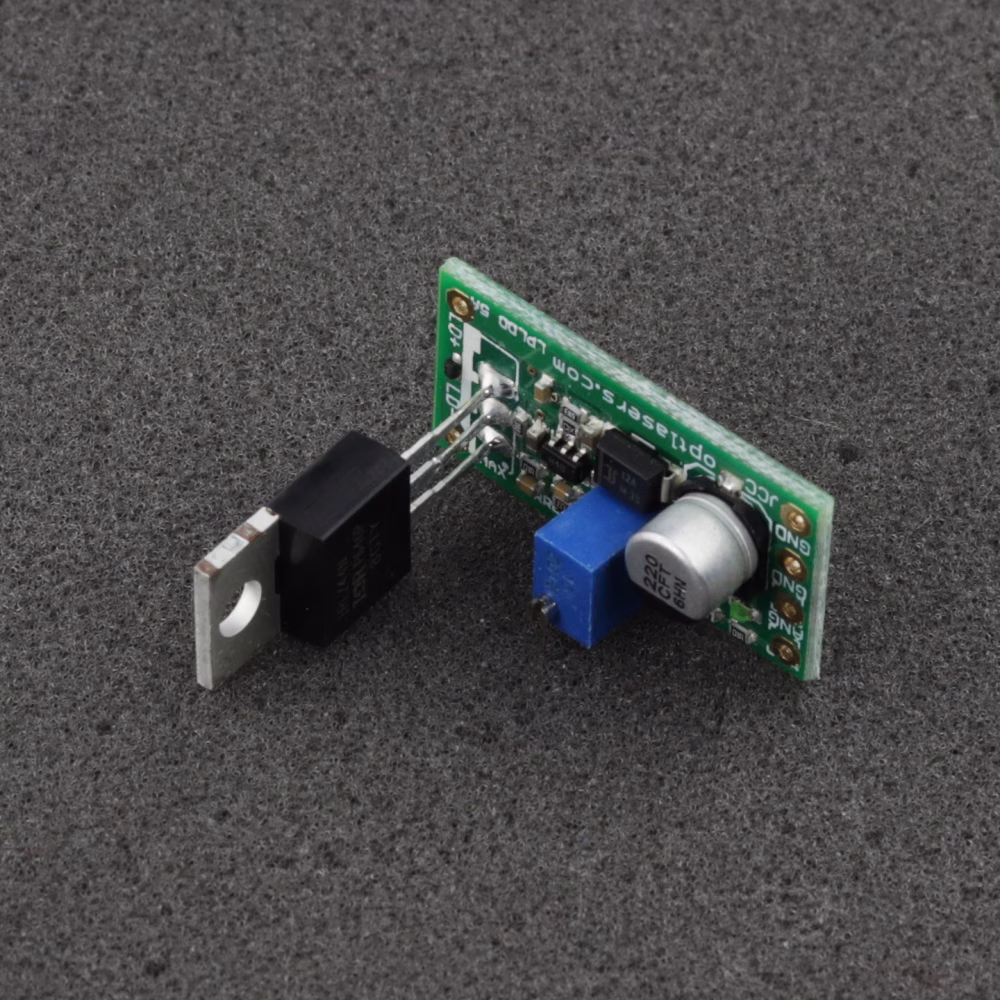

- 尺寸更小——仅15 mm x 30 mm，最大可驱动5 A！
- 增加大面积铜层，用于冷却采样电阻器。
该基础型中功率驱动器用于为激光二极管供电，可调节最大输出电流范围为0-5 A，并且可实现高达100 kHz频率的激光二极管电流调制。
下方展示了采用100 kHz方波信号调制的测试结果。
测试环境：
- 6 W NUBM44 激光二极管
- 15 cm长0.35 mm²导线
- 12 V输入电压
- 功率MOSFET配80 x 80 x 20散热器
由于该驱动器为轻量版，不具备极性反接保护。请严格按照PCB上的标识连接。
通过选择合适的电源，使用该驱动器可以驱动市场上几乎所有功率高达5 W的激光二极管，包括405 nm、445 nm、520 nm、638 nm、650 nm、808 nm、980 nm等。
二极管示例：1 W 445 nm、3.5 W 445 nm、700 mW 635 nm、200 mW 808 nm、1 W 808 nm、5 W 808 nm、1 W 520 nm。
建议与要求
供电电压应始终高于或等于3.3 V。其他情况下的最低供电电压可按以下公式确定：
Vin = 0.2* I + Vd
- Vin：输入电压
- Vd：二极管工作电压
- I：所需最大电流
调制输入既可作为TTL输入（逻辑电平0 V和5 V），也可用作模拟信号输入。采用模拟调制时，ANG引脚加2.5 V可实现50%输出功率，4 V实现80%输出功率，依此类推。
建议使用截面积不少于0.35 mm²的电源线缆。
根据所用激光二极管及电源，须监测并确保MOSFET晶体管有效散热。MOSFET必须与散热器/散热板之间用硅胶垫和塑料套管隔离。MOSFET与散热器/散热板短路可能导致驱动器损坏，并对激光二极管构成危险。
保护
激光控制器的调制输入由5V1齐纳二极管保护，但调制电压不应超过5 V。用于ESD防护的为肖特基二极管。
驱动器输出端由肖特基二极管保护，防止出现反向电压。
