Pilote de diode laser LPLDD-5A-12V
Pilote de diode laser monocanal, 5 A, 3,3-12 V. Pilote de base le plus polyvalent, conçu pour fonctionner avec la quasi-totalité des diodes laser disponibles sur le marché. Fort courant, taille compacte, temps de montée/descente court et tension d’alimentation jusqu’à 12 V font de ce pilote le choix idéal pour les applications de faible et moyenne puissance nécessitant une plage de courant de travail de 0 à 5 A.
Téléchargement
Remise sur la quantité
| Quantité | Prix | Remise | Vous économisez |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Jusqu'à $14.10 |
| 10 | $39.95 | $7.05 | Jusqu'à $70.50 |
| 50 | $37.60 | $9.40 | Jusqu'à $470.00 |
| 100 | $35.25 | $11.75 | Jusqu'à $1,175.00 |
Description du produit

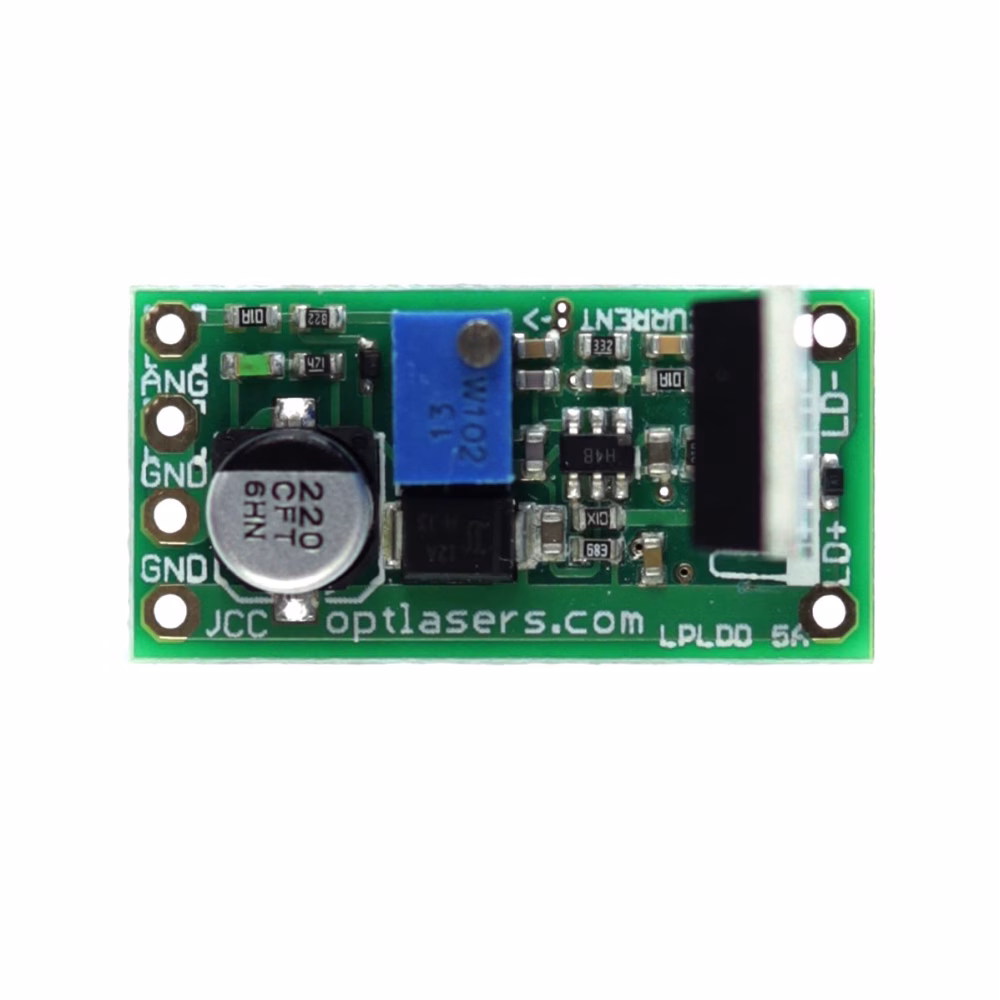

À propos du pilote de diode laser LPLDD-5A-12V
Le pilote de diode laser LPLDD-5A-12V est la nouvelle version du pilote classique pour diode laser :
- Ajout d'une LED témoignant que le pilote est alimenté.
- Ajout d'une fonctionnalité de démarrage progressif (soft-start) pour protéger contre les effets de mise sous tension.
- Ajout de marquages sur le circuit imprimé - plus intuitif et plus facile à paramétrer.
- Taille réduite - seulement 15 mm x 30 mm et capable de piloter 5 A !
- Ajout d'une large surface en cuivre assurant le refroidissement de la résistance de mesure de courant (sense resistor).
Pilote basique de puissance moyenne pour alimenter des diodes laser avec possibilité de régler le courant de sortie maximal dans la plage de 0 à 5 A et de moduler le courant passant par la diode avec une fréquence allant jusqu'à 100 kHz.
Un essai avec modulation d'entrée par signal carré à 100 kHz est illustré ci-dessous.
Le test a été réalisé avec :
- Diode laser 6 W NUBM44
- Fils de 15 cm de long et de 0,35 mm²
- Tension d’alimentation 12 V
- Radiateur 80 x 80 x 20 mm sur le MOSFET de puissance
En tant que version allégée du pilote, il ne comporte pas de protection contre l’inversion de polarité. Veillez à le connecter conformément aux indications du PCB.
En sélectionnant une alimentation appropriée, ce pilote permet d’alimenter pratiquement n’importe quelle diode laser disponible sur le marché jusqu’à 5 W – 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Exemples de diodes : 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Recommandations et exigences
La tension d’alimentation doit toujours être supérieure ou égale à 3.3 V. La tension minimale pour d’autres situations est donnée par la formule suivante :
Vin = 0,2* I + Vd
- Vin : tension d’entrée
- Vd : tension de fonctionnement de la diode
- I : courant maximal souhaité
L’entrée de modulation peut être utilisée comme une entrée TTL avec des niveaux logiques de 0 V et 5 V, ou comme une entrée analogique. La modulation analogique signifie que 2,5 V appliqué à l’entrée ANG fournira 50 % de la puissance de sortie, analogiquement, 4 V donneront 80 % de la puissance de sortie, etc.
Nous recommandons l’utilisation de câbles d’alimentation d’une section d’au moins 0,35 mm².
Selon la diode laser et l’alimentation utilisées, il convient de surveiller et d’assurer un refroidissement efficace du transistor MOSFET. Le/Les MOSFET doit/doivent être isolé(s) du radiateur/plaque à l’aide d’un pad en silicone ainsi que d’une gaine plastique. Un court-circuit entre le MOSFET et le radiateur/plaque peut endommager le pilote et constituer un danger pour la diode laser.
Protection
L’entrée de modulation du contrôleur laser est protégée par une diode Zener 5V1. Toutefois, il ne faut pas dépasser 5 V en tension de modulation. La protection ESD est assurée par une diode Schottky.
La sortie du pilote est protégée par une diode Schottky qui empêche l’apparition d’une tension inverse.
