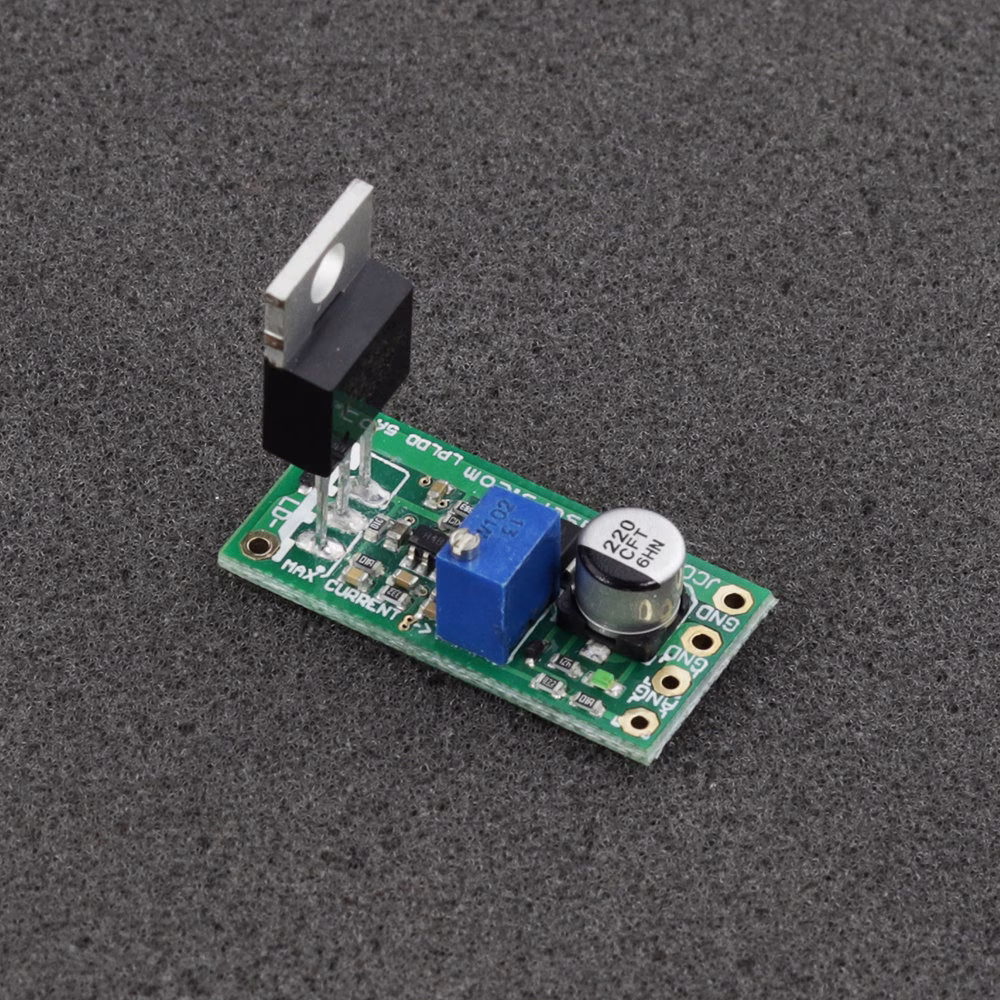

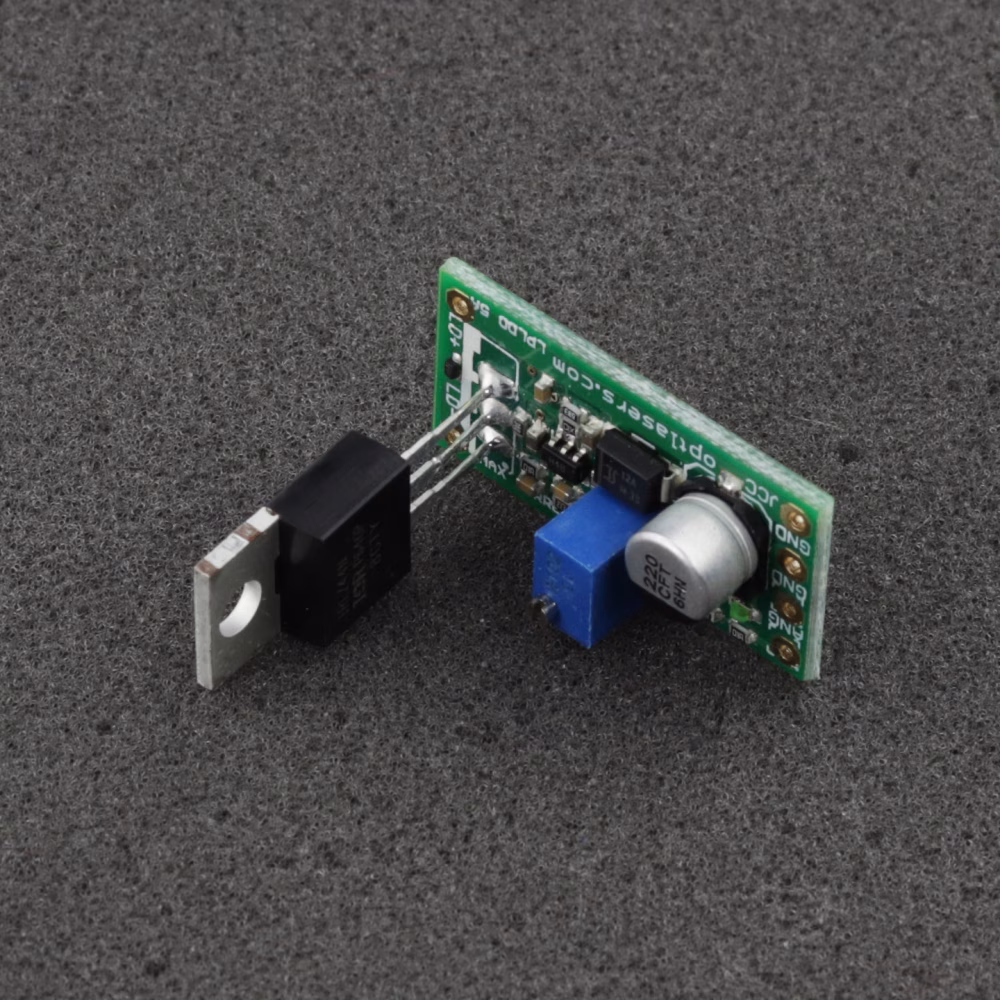

LPLDD-5A-12V driver pro laserové diody
Jednokanálový, 5 A, 3.3-12 V driver pro laserové diody. Základní a univerzální driver pro laserové diody určený pro práci s téměř všemi dostupnými laserovými diodami na trhu. Vysoký proud, malé rozměry, krátká doba náběhu/sestupu a napěťový rozsah až do 12 V činí z tohoto driveru nejlepší volbu pro malé a střední výkonnostní aplikace vyžadující pracovní proud v rozsahu 0–5 A.
Ke stažení
Množstevní slevy
| Počet | Cena | Sleva | Ušetříte |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Až do $14.10 |
| 10 | $39.95 | $7.05 | Až do $70.50 |
| 50 | $37.60 | $9.40 | Až do $470.00 |
| 100 | $35.25 | $11.75 | Až do $1,175.00 |
Popis produktu
O laserovém diodovém driveru LPLDD-5A-12V
LPLDD-5A-12V Laser Diode Driver je nová verze klasického driveru pro laserové diody:
- Přidána LED dioda indikující připojení driveru.
- Přidán soft-start pro ochranu proti zapínacím jevům.
- Přidány popisky na desce – intuitivnější a jednodušší nastavení.
- Kompaktní rozměry – pouze 15 mm x 30 mm, přesto zvládne až 5 A!
- Přidána velká měděná plocha pro chlazení proudového rezistoru.
Základní středněvýkonný driver pro napájení laserových diod s možností nastavení maximálního výstupního proudu v rozsahu 0–5 A a možností modulace proudu protékajícího diodou s frekvencí až 100 kHz.
Test s modulačním signálem typu obdélníkové vlny 100 kHz je zobrazen níže.
Test byl proveden s použitím:
- 6W NUBM44 laserové diody
- Vodiče o délce 15 cm a průřezu 0,35 mm2
- Vstupní napětí 12 V
- Chladič 80 x 80 x 20 mm na výkonovém MOSFETu
Jelikož se jedná o lite verzi driveru, není vybaven ochranou proti záměně polarity. Připojujte vždy podle označení na desce plošných spojů.
Volbou vhodného napájecího zdroje lze tímto driverem napájet prakticky jakoukoliv laserovou diodu dostupnou na trhu až do 5 W – 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Příklady diod: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Doporučení a požadavky
Napájecí napětí musí být vždy vyšší nebo rovno 3,3 V. Minimální napájecí napětí v ostatních případech stanovuje vzorec:
Vin = 0,2* I + Vd
- Vin je vstupní napětí
- Vd je provozní napětí diody
- I – požadovaný maximální proud
Modulační vstup lze použít jako TTL vstup s logickými úrovněmi 0 V a 5 V nebo jako analogový vstup. Analogová modulace znamená, že použitím 2,5 V na vstup ANG získáte 50% výstupního výkonu, analogicky při 4 V dosáhnete 80% výkonu atd.
Doporučujeme použití napájecích kabelů s průřezem minimálně 0,35 mm2.

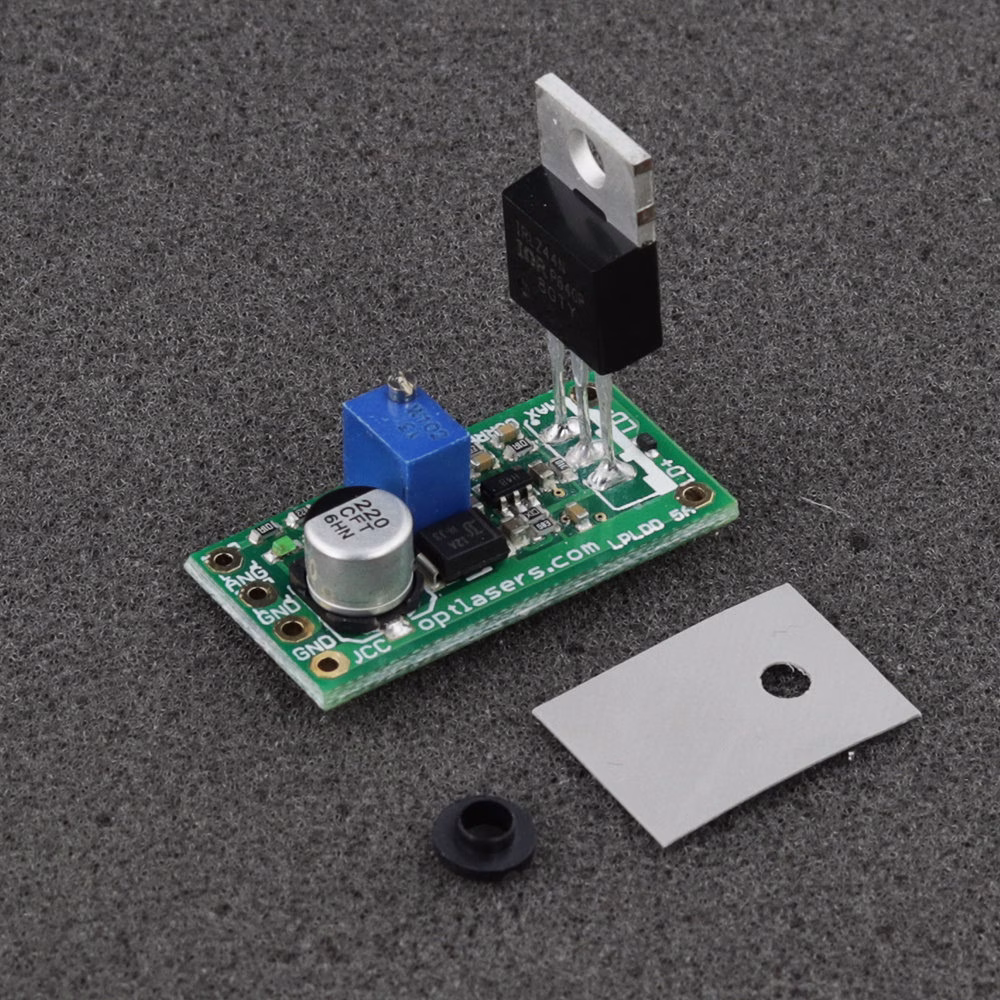

V závislosti na použité laserové diodě a napájecím zdroji sledujte a zajistěte dostatečné chlazení tranzistoru MOSFET. Tranzistor/y MOSFET musejí být od chladiče/desky izolovány silikonovou podložkou i plastovým pouzdrem. Zkrat mezi MOSFETem a chladičem/deskou může poškodit driver i laserovou diodu a je nebezpečný.
Ochrana
Modulační vstup laserového ovladače je chráněn Zenerovou diodou 5V1. Přesto by modulační napětí nemělo překročit 5 V. Pro ESD ochranu je použitá Schottkyho dioda.
Výstup driveru je chráněn Schottkyho diodou, která znemožňuje výskyt zpětného napětí.
