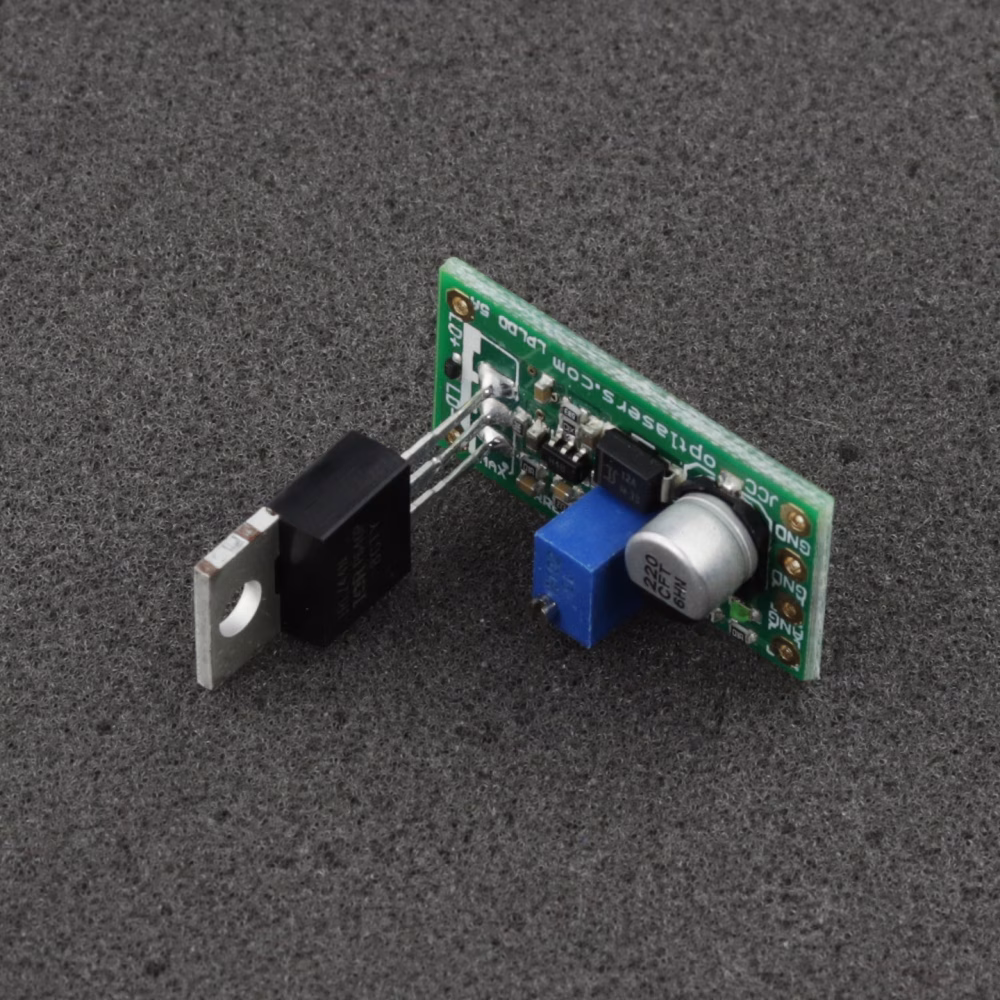

LPLDD-5A-12V Laserdiode Driver
Enkelkanaals, 5 A, 3,3-12 V laserdiode driver. De meest basale en veelzijdige laserdiode driver, geschikt voor vrijwel alle beschikbare laserdiodes op de markt. Hoge stroomcapaciteit, compact formaat, korte stijg-/daaltijd en tot 12 V compliancespanning maken deze driver de beste keuze voor kleine en middelgrote vermogensapplicaties die een werkstroombereik van 0 - 5 A vereisen.
Downloaden
Volumekorting
| Aantal | Prijs | Korting | U bespaart |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Tot $14.10 |
| 10 | $39.95 | $7.05 | Tot $70.50 |
| 50 | $37.60 | $9.40 | Tot $470.00 |
| 100 | $35.25 | $11.75 | Tot $1,175.00 |
Productbeschrijving
Over de LPLDD-5A-12V Laserdiode Driver
De LPLDD-5A-12V Laserdiode Driver is de nieuwe versie van de klassieke laserdiode driver:
- Toegevoegde LED-diode die aangeeft dat de driver is aangesloten.
- Toegevoegde soft-start ter bescherming tegen inschakelpieken.
- Toegevoegde labels op de printplaat - intuïtiever en eenvoudiger in te stellen.
- Kleiner formaat - slechts 15 mm x 30 mm en geschikt voor het aandrijven van 5 A!
- Vergroot kopervlak toegevoegd om de senseweerstand te koelen.
De basis driver voor middenvermogen voor het voeden van laserdiodes met de mogelijkheid tot instelling van de maximale uitgangsstroom in het bereik van 0-5 A, en modulatie van de stroom die door de diode vloeit met frequenties tot 100 kHz.
Een test met 100 kHz blokgolfmodulatie van het ingangssignaal wordt hieronder weergegeven.
De test is uitgevoerd met:
- 6 W NUBM44 laserdiode
- 15 cm lange 0,35 mm2 draden
- 12 V ingangsspanning
- 80 x 80 x 20 koellichaam op de vermogensmosfet
Aangezien dit de lite-versie van de driver is, beschikt deze niet over bescherming tegen omgekeerde polariteit. Zorg ervoor dat u deze aansluit volgens de aanduidingen op de printplaat.
Door een geschikte voeding (PSU) te selecteren, kan met deze driver in kwestie praktisch elke laserdiode op de markt met een vermogen tot 5 W worden gevoed - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Voorbeelden van diodes: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Aanbevelingen en vereisten
De voedingsspanning dient altijd hoger of gelijk te zijn aan 3,3 V. De minimale voedingsspanning voor andere situaties wordt gegeven volgens de formule:
Vin = 0,2* I + Vd
- Vin is de ingangsspanning
- Vd is de werkspanning van de diode
- I - de gewenste maximale stroom
De modulatieringang kan als TTL-ingang worden gebruikt met logicaniveaus van 0 V en 5 V of als een analoge ingang. Analoog moduleren betekent dat bij 2,5 V op de ANG-ingang 50% uitgangsvermogen wordt verkregen, en analoog bijv. bij 4 V 80% uitgangsvermogen, enzovoort.
Wij adviseren het gebruik van voedingskabels met een doorsnede van minimaal 0,35 mm2.
Afhankelijk van de gebruikte laserdiode en voedingseenheid, dient u het koelvermogen van de MOSFET-transistor te monitoren en te waarborgen. De MOSFET/MOSFETs moeten geïsoleerd worden van het koellichaam/plaat met een siliconen pad én een kunststof huls. Een kortsluiting tussen MOSFET en koellichaam/plaat kan de driver beschadigen en gevaarlijk zijn voor de laserdiode.
Bescherming
De modulatieringang van de lasercontroller is beveiligd met een 5V1 Zenerdiode. Toch mag de moduleringsspanning niet hoger zijn dan 5 V. Voor ESD-bescherming wordt een Schottkydiode gebruikt.
De uitgang van de driver is beveiligd met een Schottkydiode die voorkomt dat omgekeerde spanning optreedt.
