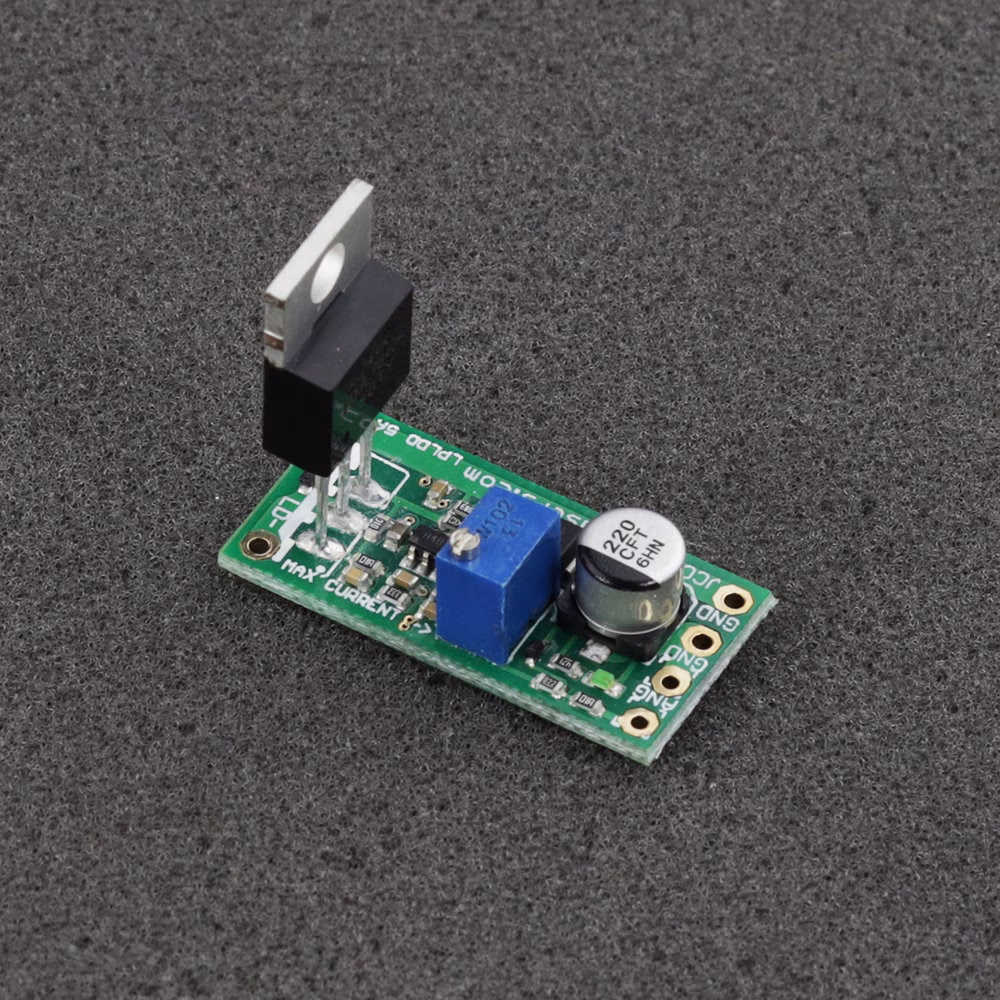

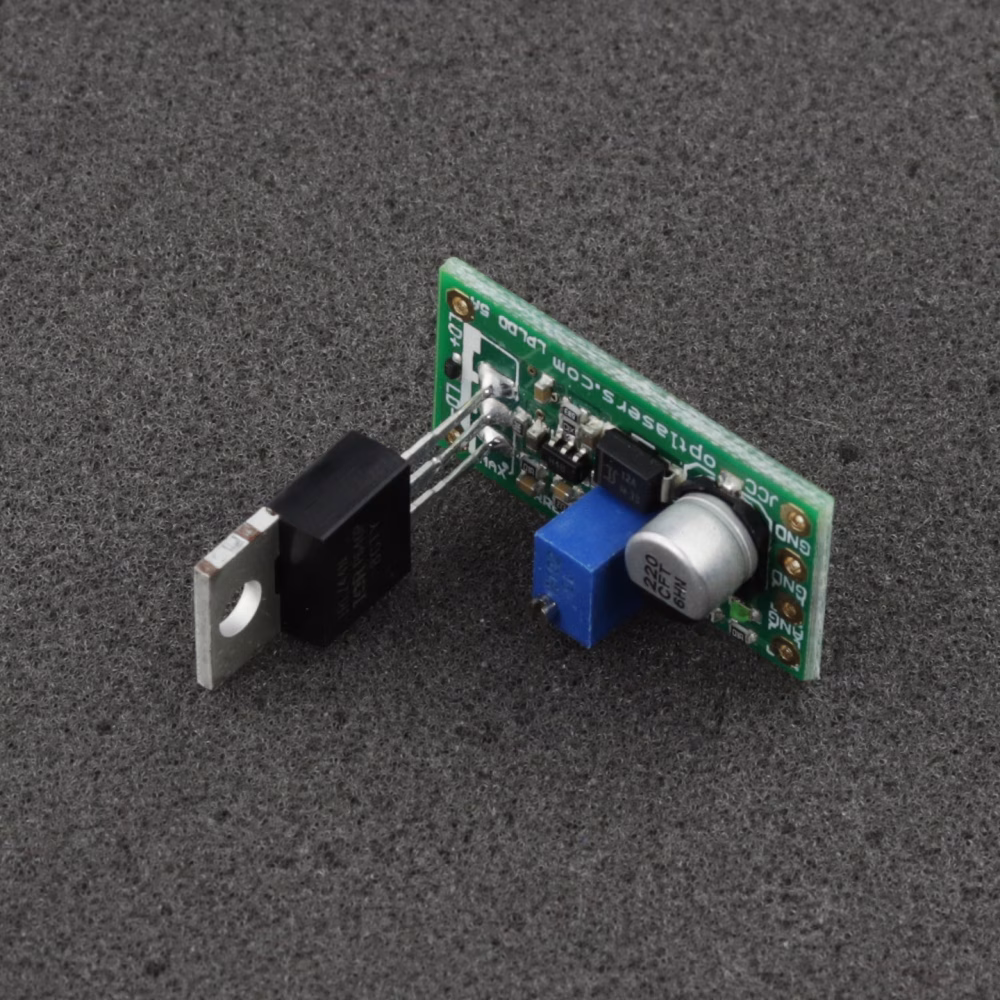

LPLDD-5A-12V Lazer Diyot Sürücüsü
Tek kanallı, 5 A, 3,3-12 V lazer diyot sürücüsü. Piyasada bulunan neredeyse tüm lazer diyotlarıyla çalışmaya yönelik en temel ve çok yönlü lazer diyot sürücüsüdür. Yüksek akım kapasitesi, küçük boyut, kısa yükselme/düşme süresi ve 12 V'a kadar uyum gerilimi sayesinde bu sürücü, 0 - 5 A çalışma akımı aralığı gerektiren küçük ve orta güçlü uygulamalar için en iyi tercihtir.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Sınır $14.10 |
| 10 | $39.95 | $7.05 | Sınır $70.50 |
| 50 | $37.60 | $9.40 | Sınır $470.00 |
| 100 | $35.25 | $11.75 | Sınır $1,175.00 |
Ürün açıklaması
LPLDD-5A-12V Lazer Diyot Sürücüsü Hakkında
LPLDD-5A-12V Lazer Diyot Sürücüsü klasik lazer diyot sürücüsünün yeni versiyonudur:
- Sürücünün bağlı olduğunu gösteren LED diyot eklendi.
- Açılma anındaki etkilerden koruma için soft-start özelliği eklendi.
- Devre kartı üzerine etiketler eklendi - daha sezgisel ve ayarlaması kolay.
- Daha küçük boyut - yalnızca 15 mm x 30 mm ve 5 A sürücü gücü!
- Sensör direncini soğutan geniş bakır yüzey eklendi.
Maksimum çıkış akımının 0-5 A aralığında ayarlanabilmesi ve diyottan geçen akımın 100 kHz’e kadar frekansta modüle edilebilmesi ile lazer diyotlarını beslemek için temel orta güçlü sürücüdür.
Aşağıda 100 kHz kare dalga giriş sinyali ile modülasyon testi gösterilmektedir.
Test aşağıdaki ekipmanlarla gerçekleştirilmiştir:
- 6 W NUBM44 lazer diyotu
- 15 cm uzunlukta 0,35 mm2 kablolar
- 12 V giriş voltajı
- Güç MOSFET'inde 80 x 80 x 20 soğutucu
Sürücünün lite versiyonu olduğundan polarite tersine karşı koruma bulunmamaktadır. Lütfen PCB üzerindeki etiketlere uygun olarak bağlantı yapınız.
Uygun bir güç kaynağı seçilerek, bahsi geçen sürücü ile piyasada bulunan neredeyse tüm lazer diyotları, 5 W’a kadar - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm - beslenebilmektedir.
Örnek diyotlar: 1 W 445 nm, 3.5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Öneriler ve gereksinimler
Besleme voltajı her zaman 3,3 V veya daha yüksek olmalıdır. Diğer durumlar için minimum besleme voltajı aşağıdaki formülle belirlenir:
Vin = 0,2* I + Vd
- Vin giriş voltajıdır
- Vd ise diyotun çalışma voltajıdır
- I - istenen maksimum akım
Modülasyon girişi, 0 V ile 5 V lojik seviyelerinde TTL girişi veya analog giriş olarak kullanılabilir. Analog modülasyon, ANG girişine 2,5 V uygulandığında %50 çıkış gücü, benzer şekilde 4 V uygulandığında %80 çıkış gücü elde edilmesi anlamına gelir.
En az 0,35 mm2 kesitli güç kabloları kullanılması tavsiye edilir.
Kullanılan lazer diyotuna ve güç kaynağına bağlı olarak, MOSFET transistörünün uygun şekilde soğutulması izlenmeli ve sağlanmalıdır. MOSFET/MOSFETLER silikon pad ve plastik manşon ile soğutucu/plakadan izole edilmelidir. MOSFET ile soğutucu/plaka arasında kısa devre oluşması sürücüye zarar verebilir ve lazer diyotu için tehlikeli olabilir.
Koruma
Lazer kontrol cihazının modülasyon girişi, 5V1 Zener diyot ile korunmaktadır. Bununla birlikte, modülasyon voltajının 5 V'u aşmaması gerekmektedir. ESD koruması için Schottky diyot kullanılmaktadır.
Sürücünün çıkışı, ters voltaj oluşmasını engelleyen Schottky diyot ile korunmaktadır.
