Controlador de Temperatura TEC-20A-25V-PID-H
TEC-20A-25V-PID-H é um controlador TEC avançado com unidade microprocessada, montado em um dissipador de calor compacto. Opera em modo de resfriamento, aumentando a eficiência e reduzindo o tamanho da placa. Suporta módulos Peltier com correntes de até 20 A.
Downloads
Desconto de quantidade
| Quantidade | Preço | Desconto | Poupa |
|---|---|---|---|
| 3 | $47.70 | $5.30 | Até $15.90 |
| 10 | $45.05 | $7.95 | Até $79.50 |
| 50 | $42.40 | $10.60 | Até $530.00 |
| 100 | $39.75 | $13.25 | Até $1,325.00 |
Descrição do produto
Sobre o Controlador de Temperatura TEC-20A-25V-PID-H

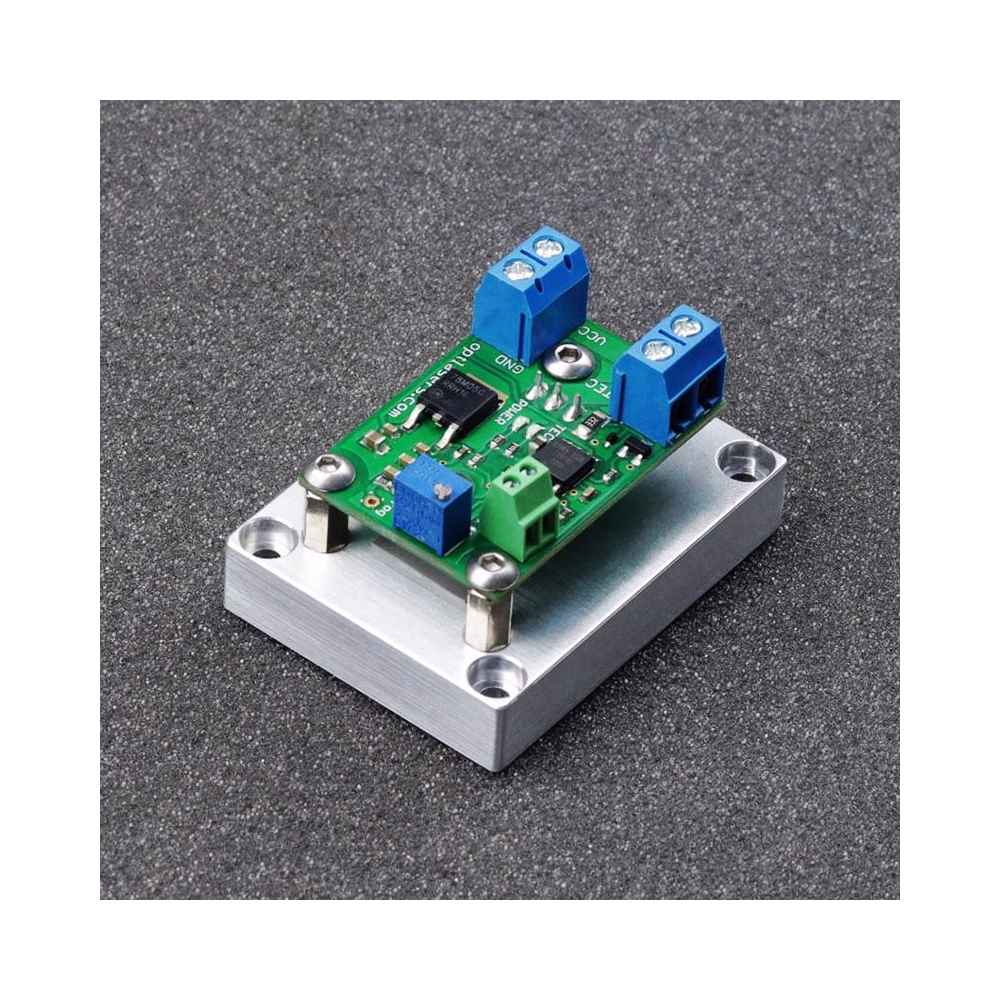

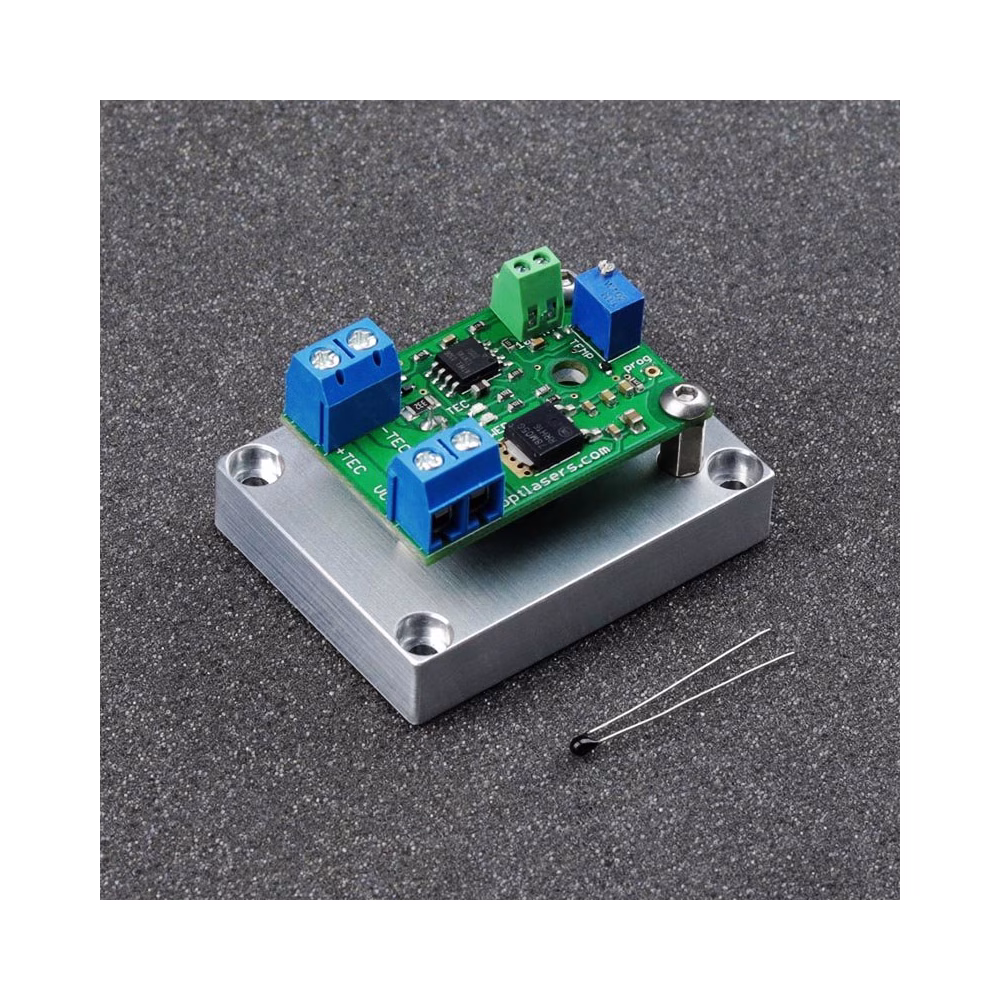

O controlador TEC-20A-25V-PID-H avançado utiliza uma unidade microprocessada. Apresenta um design compacto e é montado diretamente em um dissipador de calor. Operando exclusivamente no modo de resfriamento, o driver atinge maior eficiência e tamanho reduzido da placa.
A modulação PWM utilizada para o controle de corrente evita dissipação térmica adicional no MOSFET, graças ao algoritmo PID.
Com uma placa de duas camadas e trilhas largas, suporta módulos Peltier com correntes de até 20 A, enquanto os conectores permitem corrente máxima de 13 A. Para módulos Peltier de maior capacidade, recomenda-se a soldagem direta na placa de circuito impresso. O controlador aceita fonte de alimentação com faixa de tensão de 7 a 25 V, possibilitando a conexão dos TECs em paralelo ou série.
Módulos Peltier podem ser conectados em série ou em paralelo. Para aplicações com alta corrente, é necessário fiação adequada com cabos de maior seção transversal.
A faixa de estabilidade de temperatura deste controlador pode ser personalizada. Entre em contato conosco via e-mail para consulta.
Recomendações e requisitos
- Recomendamos a utilização de cabos de alimentação com seção mínima de 1 mm2.
- A corrente máxima conduzida pela placa depende do módulo Peltier utilizado, a qual pode ser verificada nas etiquetas dos mesmos (exemplo: 12704 indica 12 V e 4 A; 12715 indica 12 V e 15 A).
Proteções
A temperatura do MOSFET deve ser monitorada e não pode exceder 70 graus Celsius.
Pode ser necessário um ventilador adicional para garantir o resfriamento apropriado dos MOSFETs. Calor excessivo pode danificar os MOSFETs e os diodos laser podem ser queimados.
