Kontroler temperatury TEC-20A-25V-PID-H

O kontrolerze temperatury TEC-20A-25V-PID-H

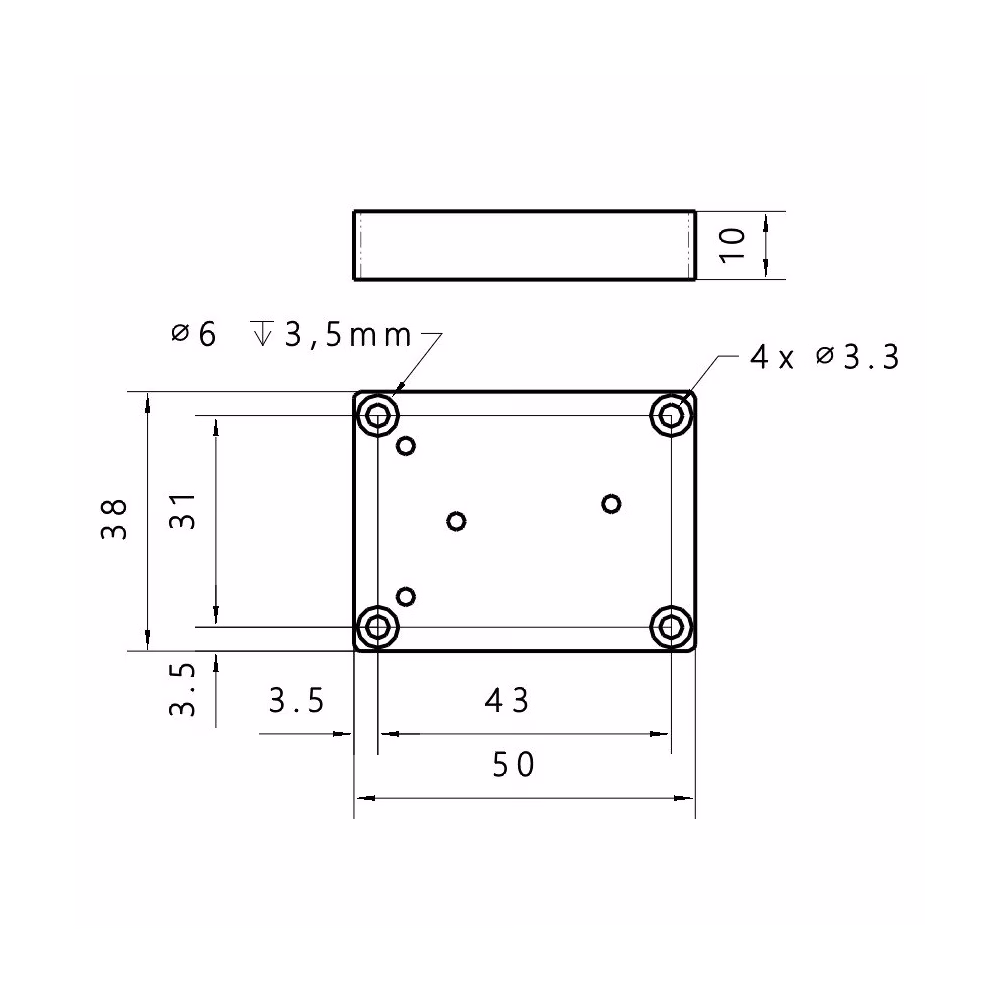

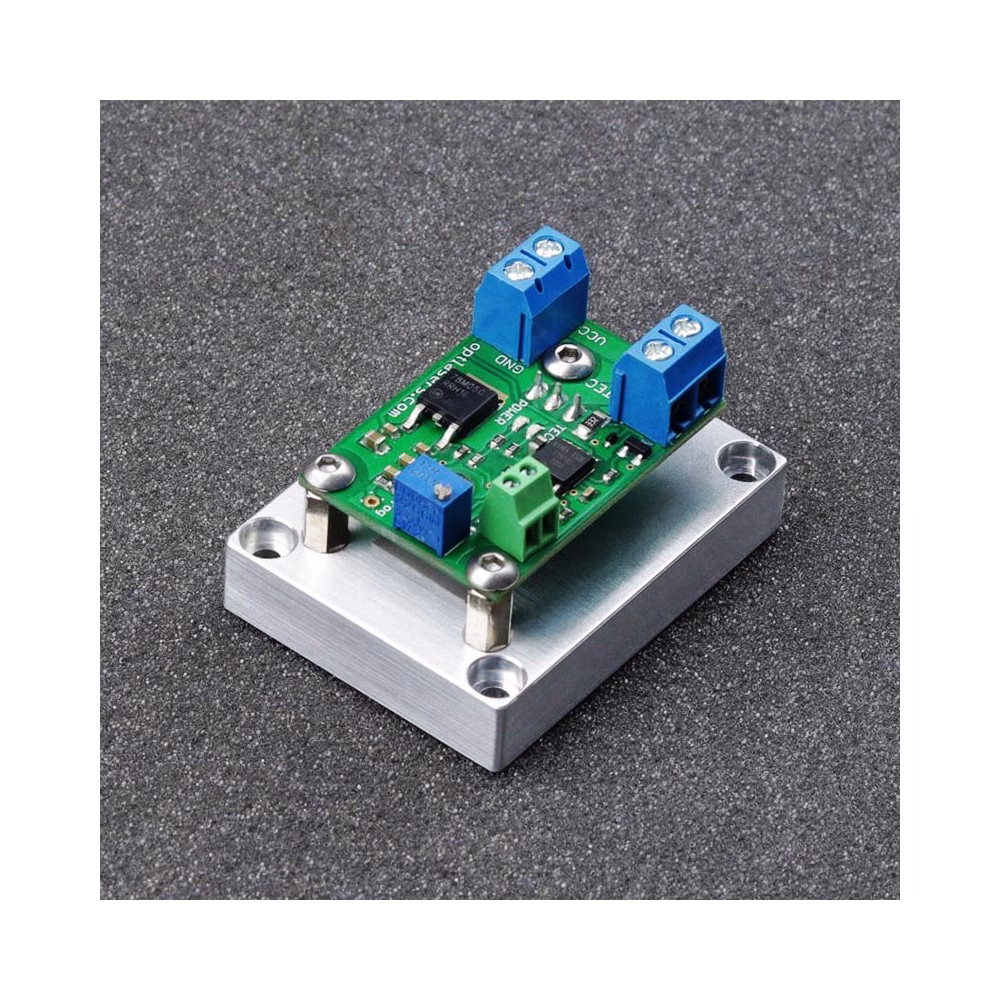

Zaawansowany kontroler TEC-20A-25V-PID-H firmy Opt Lasers wykorzystuje jednostkę mikroprocesorową. Charakteryzuje się kompaktową konstrukcją i jest montowany bezpośrednio na radiatorze. Praca wyłącznie w trybie chłodzenia pozwala osiągnąć wyższą sprawność oraz mniejsze wymiary płytki PCB.

Modulacja PWM stosowana do sterowania prądem zapobiega dodatkowej dyssypacji ciepła na tranzystorze MOSFET dzięki zastosowaniu algorytmu PID.

Dzięki dwuwarstwowej płytce i szerokim ścieżkom układ może obsługiwać moduły Peltiera o prądzie do 20 A, podczas gdy złącza umożliwiają przepływ maksymalnie 13 A. Dla większych modułów Peltiera zalecane jest bezpośrednie lutowanie przewodów do płytki PCB. Kontroler akceptuje napięcie zasilania z zakresu 7–25 V, umożliwiając równoległe lub szeregowe podłączanie modułów TEC.

Moduły Peltiera mogą być podłączane szeregowo lub równolegle. Do aplikacji o wysokim obciążeniu prądowym wymagane jest odpowiednie okablowanie o zwiększonym przekroju.

Zakres stabilizacji temperatury tego kontrolera może być dostosowany. W celu uzyskania informacji prosimy o kontakt mailowy.

Zalecenia i wymagania

• Zalecamy stosowanie przewodów zasilających o przekroju co najmniej 1 mm2.
• Maksymalny prąd płynący przez płytkę zależy od zastosowanego modułu Peltiera, co można odczytać z jego oznaczenia (np. 12704 oznacza 12 V i 4 A, 12715 oznacza 12 V i 15 A).

Zabezpieczenia

Temperatura tranzystora MOSFET powinna być monitorowana i nie może przekraczać 70°C.

Dla zapewnienia odpowiedniego chłodzenia tranzystorów MOSFET może być wymagany dodatkowy wentylator. Nadmierna temperatura może uszkodzić tranzystory MOSFET oraz spowodować przepalenie diod laserowych.
