TEC-20A-25V-PID-H Temperaturkontroller
TEC-20A-25V-PID-H er en avansert TEC-kontroller med mikroprosessorenhet, montert på en kompakt kjøleprofil. Den opererer i kjølemodus, forbedrer effektiviteten og reduserer kretskortets størrelse. Den støtter Peltier-moduler med strøm opptil 20 A.
- Les anmeldelser (3)
Last ned
Kvantumsrabatt
| Antall | Pris | Rabatt | Du sparer |
|---|---|---|---|
| 3 | $47.70 | $5.30 | Opp til $15.90 |
| 10 | $45.05 | $7.95 | Opp til $79.50 |
| 50 | $42.40 | $10.60 | Opp til $530.00 |
| 100 | $39.75 | $13.25 | Opp til $1,325.00 |
Produktbeskrivelse
Om TEC-20A-25V-PID-H Temperaturkontroller

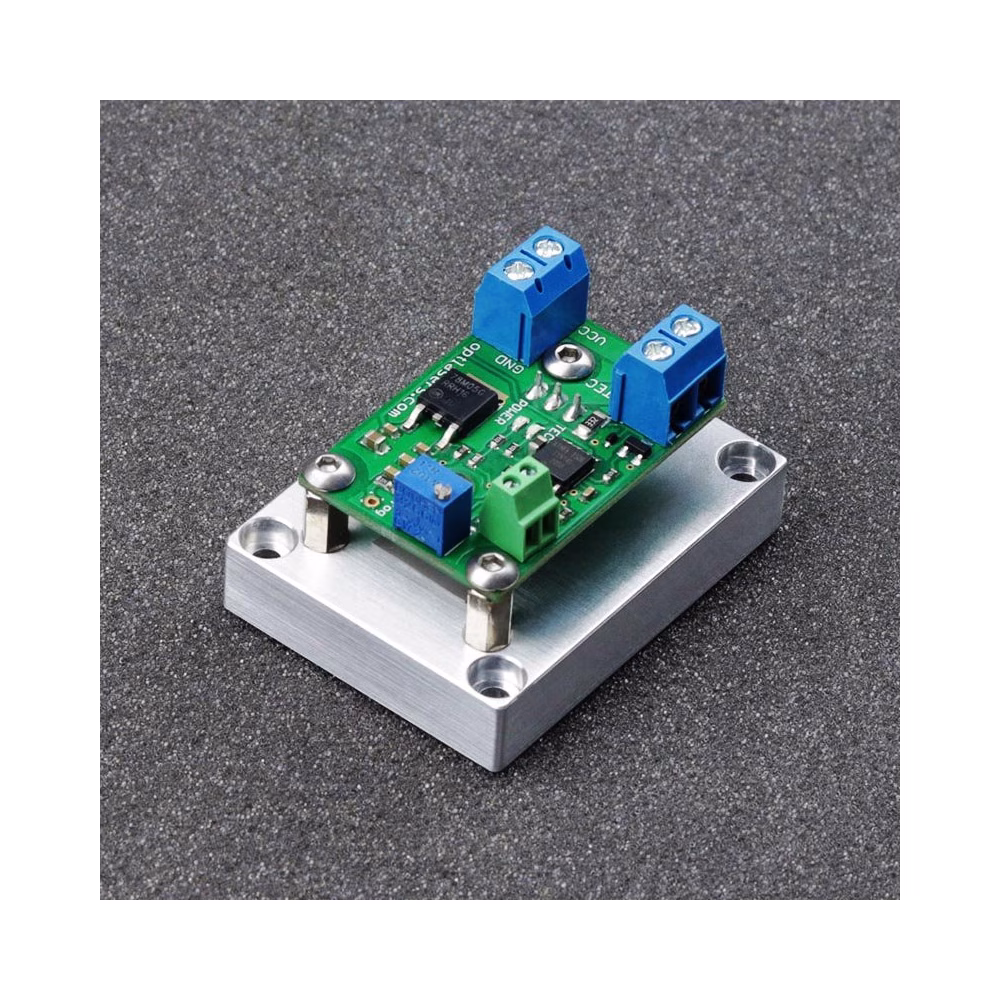

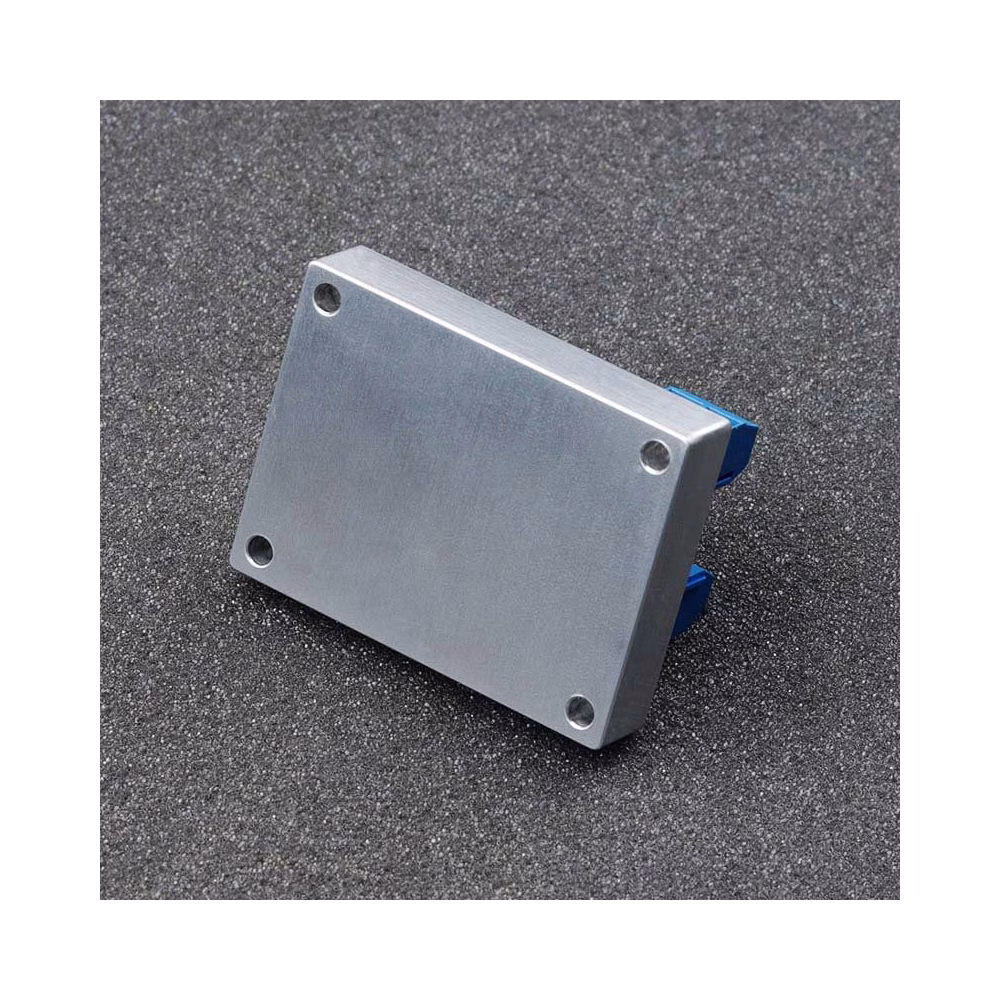

Den avanserte TEC-20A-25V-PID-H TEC-kontrolleren benytter en mikroprosessorenhet. Den har et kompakt design og monteres direkte på en kjøleprofil. Ved å operere utelukkende i kjølemodus oppnår driveren høyere effektivitet og mindre kretskortstørrelse.
PWM-moduleringen brukt for strømkontroll forhindrer ekstra varmetap i MOSFET-en takket være PID-algoritmen.
Med et tolags kretskort og brede strømbaner støtter den Peltier-moduler med strømstyrker opptil 20 A, mens koblinger muliggjør en maksimal strøm på 13 A. For større Peltier-moduler anbefales det å lodde direkte i kretskortet. Kontrolleren aksepterer en forsyningsspenning på 7 til 25 V, noe som gjør det mulig med parallell- eller seriekobling av TEC-er.
Peltier-moduler kan kobles i serie eller parallelt. Korrekt kabling med ledere med større tverrsnitt er nødvendig for bruk med høy strømstyrke.
Stabiliseringstemperaturområdet for denne kontrolleren kan tilpasses. Vennligst kontakt oss per e-post med din forespørsel.
Anbefalinger og krav
- Vi anbefaler bruk av strømkabler med et minimum tverrsnitt på 1 mm².
- Maksimal strøm gjennom kretskortet avhenger av hvilken Peltier-modul som brukes, og dette kan fastslås ut fra serienummeret (for eksempel betyr 12704 12 V og 4 A, 12715 betyr 12 V og 15 A).
Beskyttelse
Temperaturen på MOSFET-en bør overvåkes og kan ikke overstige 70 grader Celsius.
En ekstra vifte kan være nødvendig for å sikre tilstrekkelig kjøling av MOSFET-ene. Overoppheting kan skade MOSFET-ene og laserdioder kan bli ødelagt.
Anmeldelser
Dave H.
Very good & compact unit - provides very stable TEC control using with 12vdc PWR and 15.8Vdc max Peltier 6.2 AMP unit
Cool
It offers reliable and stable temperature management.
TEC Controller
Fast shipping.Part works perfect
