TEC-20A-25V-PID-H Sıcaklık Kontrol Cihazı

TEC-20A-25V-PID-H Sıcaklık Kontrol Cihazı Hakkında

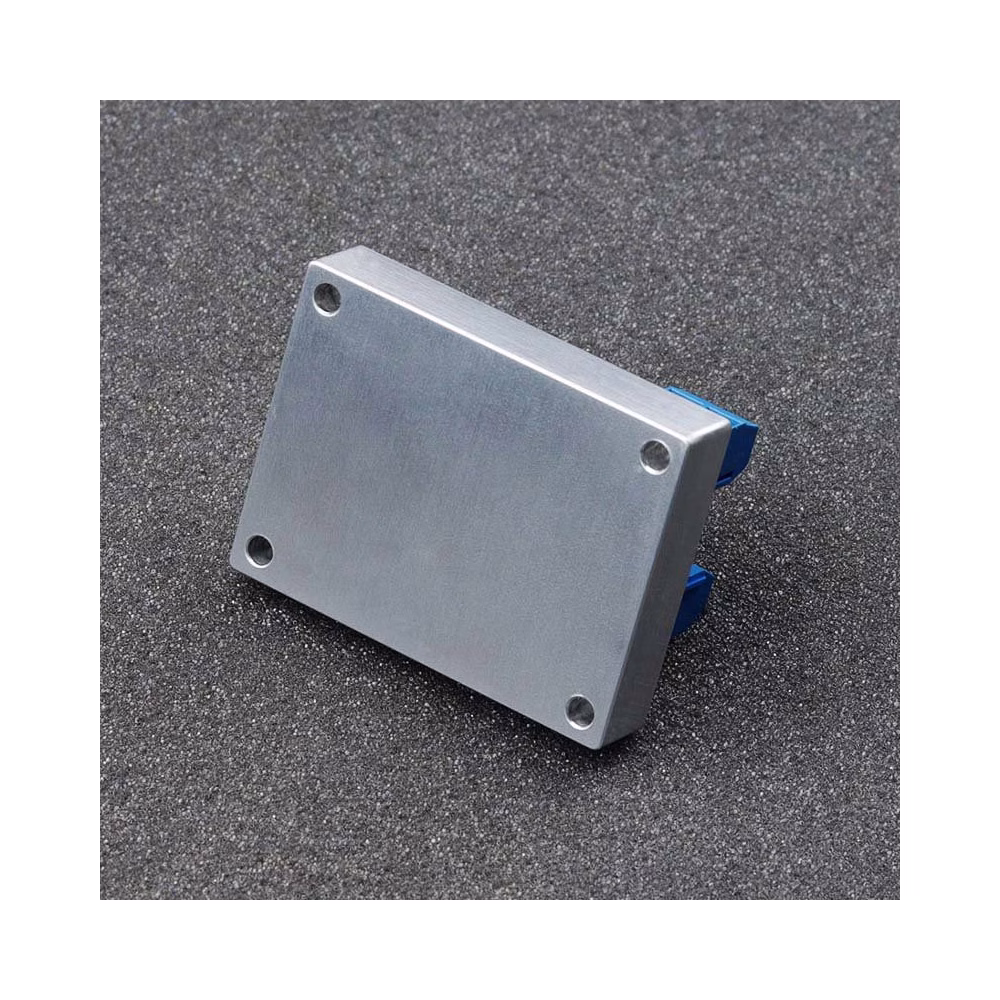

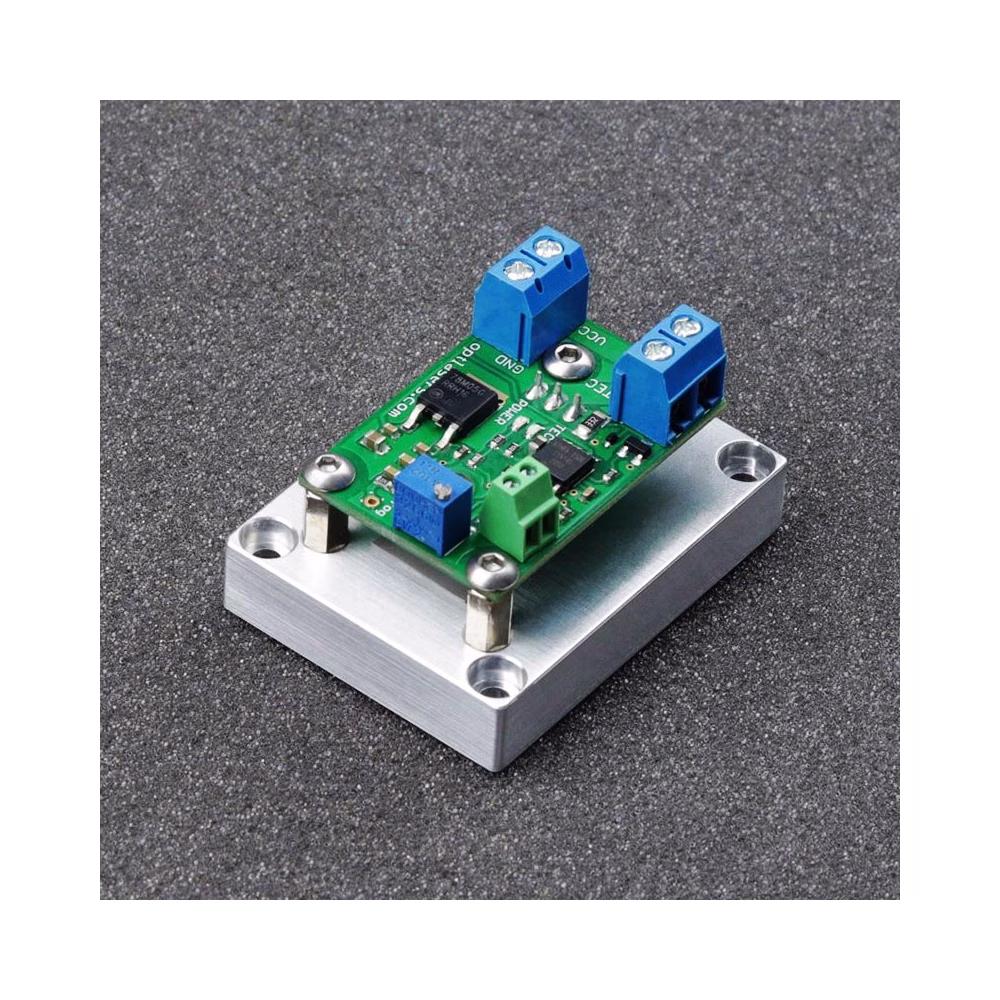

TEC-20A-25V-PID-H gelişmiş TEC kontrol cihazı, bir mikrodenetleyici ünitesi kullanır. Kompakt bir tasarıma sahiptir ve doğrudan bir ısı alıcısına monte edilir. Sadece soğutma modunda çalışarak, sürücü daha yüksek verimlilik ve daha küçük bir kart boyutu elde eder.

Akım kontrolü için kullanılan PWM modülasyonu, PID algoritması sayesinde MOSFET üzerinde ek ısı yayılımını önler.

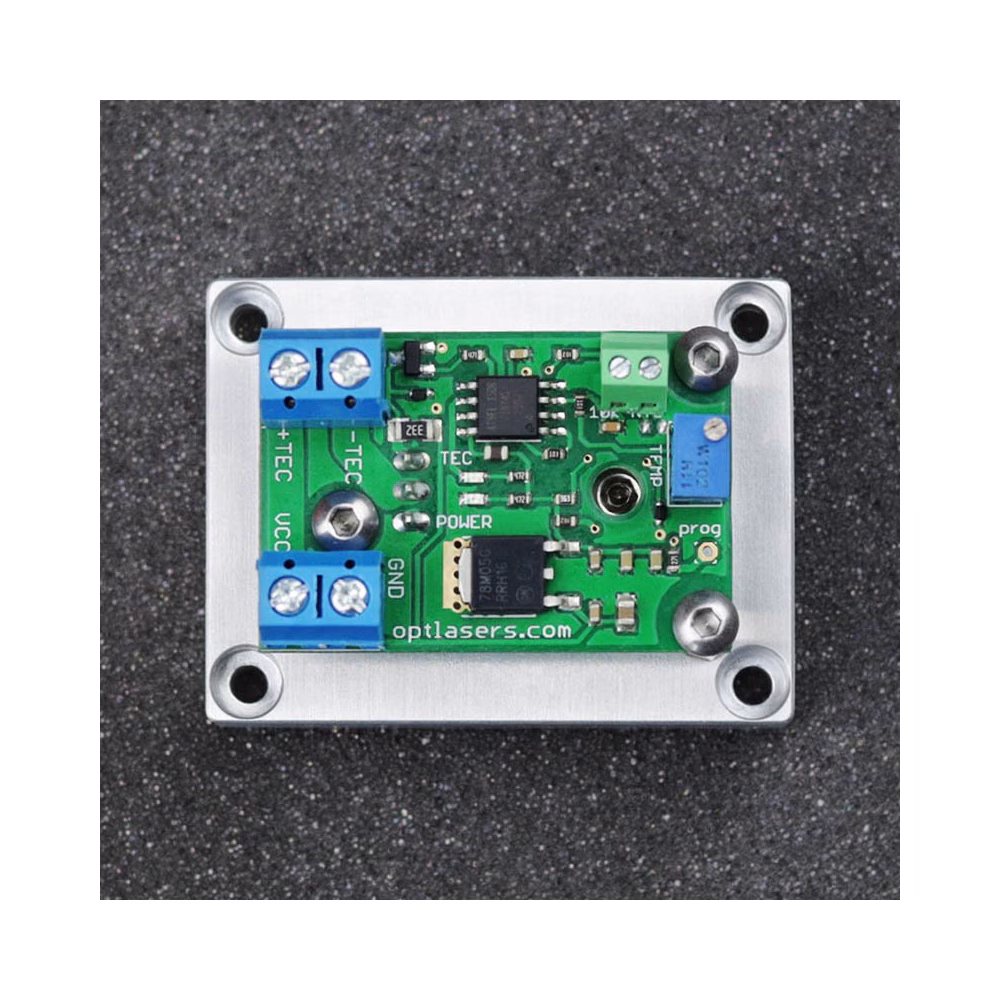

İki katmanlı kart ve geniş yollar ile, 20 A'ya kadar akım çeken Peltier modüllerini destekler, konnektörler ise maksimum 13 A akıma imkan tanır. Daha büyük Peltier modülleri için, doğrudan PCB karta lehimleme önerilir. Kontrol cihazı, 7 ila 25 V güç kaynağı gerilimi aralığını kabul ederek, TEC’lerin paralel veya seri bağlantısına olanak tanır.

Peltier modülleri seri veya paralel olarak bağlanabilir. Yüksek akım uygulamaları için daha büyük kesitli kablolarla uygun kablolama gereklidir.

Bu kontrol cihazının stabilizasyon sıcaklık aralığı özelleştirilebilir. Lütfen talebinizle ilgili olarak bizimle e-posta yoluyla iletişime geçiniz.

Tavsiyeler ve Gereksinimler

• Minimum 1 mm2 kesitli güç kablolarının kullanılması tavsiye edilir.
• Kart üzerinden akan maksimum akım, kullanılan Peltier modülüne bağlıdır ve etiketlerinden belirlenebilir (örneğin, 12704 - 12 V ve 4 A, 12715 - 12 V ve 15 A).

Koruma

MOSFET sıcaklığı izlenmeli ve 70 santigrat dereceyi aşmamalıdır.

MOSFET'lerin uygun şekilde soğutulmasını sağlamak için ek bir fan gerekebilir. Aşırı ısı, MOSFET’lere zarar verebilir ve lazer diyotlar yanabilir.
