Температурен контролер TEC-20A-25V-PID-H
TEC-20A-25V-PID-H е усъвършенстван TEC контролер с микропроцесорно управление, монтиран върху компактен радиатор. Работи в режим на охлаждане за повишена ефективност и намалени размери на платката. Поддържа пелтие модули с ток до 20 A.
За сваляне
Отстъпки за обем
| Количество | Цена | Отстъпка | Спестявате |
|---|---|---|---|
| 3 | $47.70 | $5.30 | До $15.90 |
| 10 | $45.05 | $7.95 | До $79.50 |
| 50 | $42.40 | $10.60 | До $530.00 |
| 100 | $39.75 | $13.25 | До $1,325.00 |
Описание на продукта
За температурния контролер TEC-20A-25V-PID-H

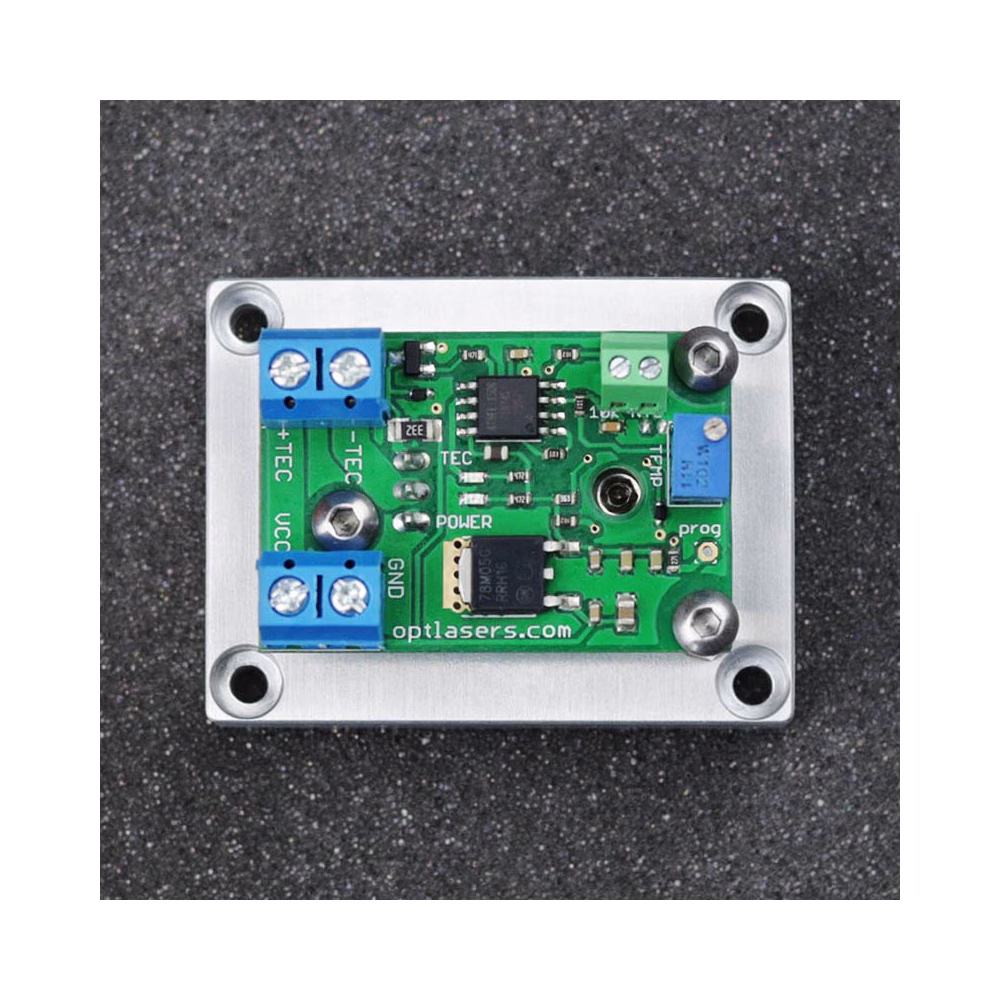

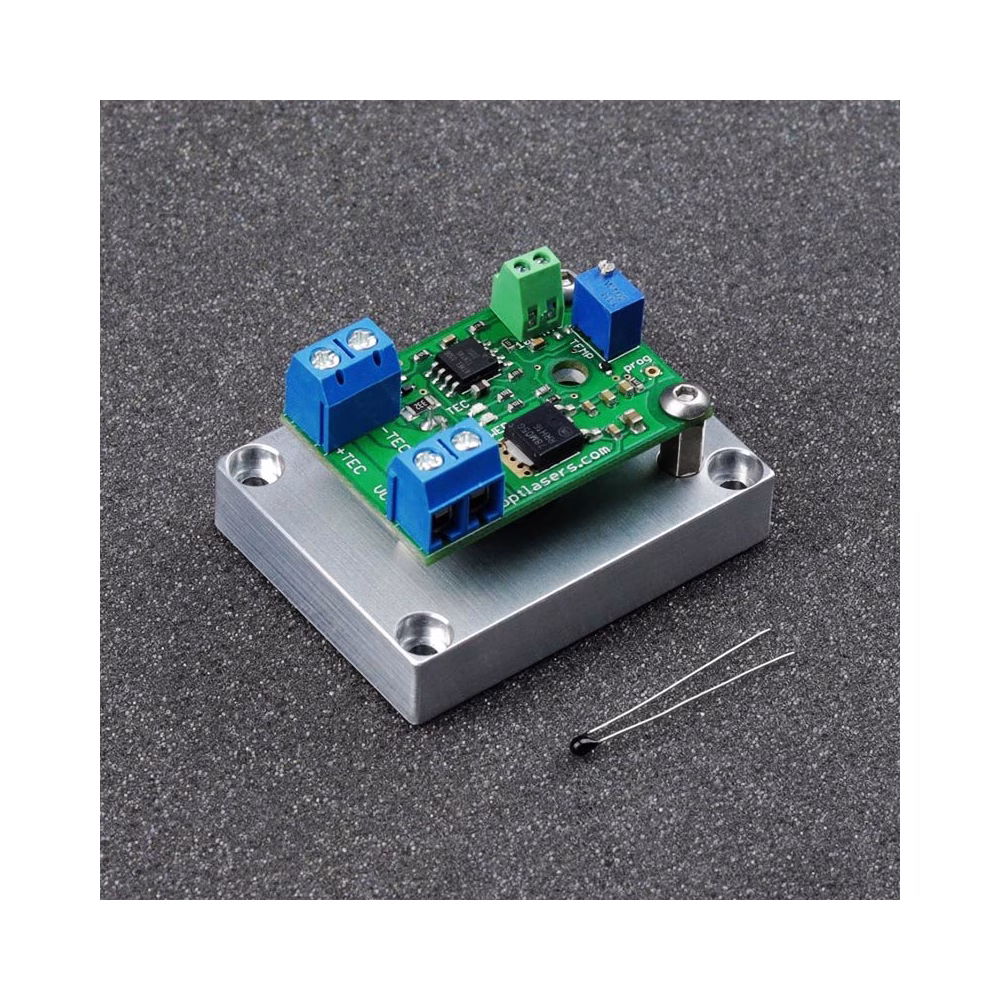

Разширеният TEC контролер TEC-20A-25V-PID-H използва микропроцесорна единица. Отличава се с компактен дизайн и се монтира директно върху охлаждащ радиатор. Чрез работа само в режим на охлаждане, драйверът постига по-висока ефективност и по-малки размери на платката.
PWM модулацията, използвана за контрол на тока, предотвратява допълнително топлоотделяне върху MOSFET транзистора благодарение на PID алгоритъма.
С двуслойна платка и широки пътеки поддържа пелтие модули с токове до 20 A, докато конекторите позволяват максимален ток от 13 A. За по-големи пелтие модули се препоръчва директно запояване към PCB платката. Контролерът приема захранващо напрежение в диапазон от 7 до 25 V, което позволява паралелно или последователно свързване на TEC елементи.
Пелтие модулите могат да се свързват последователно или паралелно. За приложения с висок ток е необходимо правилно окабеляване с по-голямо напречно сечение на проводниците.
Диапазонът за стабилизация на температурата на този контролер може да бъде персонализиран. Моля, свържете се с нас по имейл за вашето запитване.
Препоръки и изисквания
- Препоръчваме използване на захранващи кабели с минимално напречно сечение от 1 mm2.
- Максималният ток, протичащ през платката, зависи от използвания пелтие модул, като това може да се определи според етикировката (например 12704 означава 12 V и 4 A, 12715 означава 12 V и 15 A).
Защита
Температурата на MOSFET трябва да се наблюдава и не трябва да надвишава 70 градуса по Целзий.
Може да е необходим допълнителен вентилатор за осигуряване на правилно охлаждане на MOSFET транзисторите. Прегряването може да повреди MOSFET транзисторите и лазерните диоди могат да изгорят.
