Контроллер температуры TEC-20A-25V-PID-H
TEC-20A-25V-PID-H — это современный контроллер TEC с микропроцессорным управлением, установленный на компактном радиаторе. Работает в режиме охлаждения, повышая эффективность и уменьшая размеры платы. Поддерживает модули Пельтье с током до 20 А.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 3 | $47.70 | $5.30 | До $15.90 |
| 10 | $45.05 | $7.95 | До $79.50 |
| 50 | $42.40 | $10.60 | До $530.00 |
| 100 | $39.75 | $13.25 | До $1,325.00 |
Описание продукта
О температурном контроллере TEC-20A-25V-PID-H

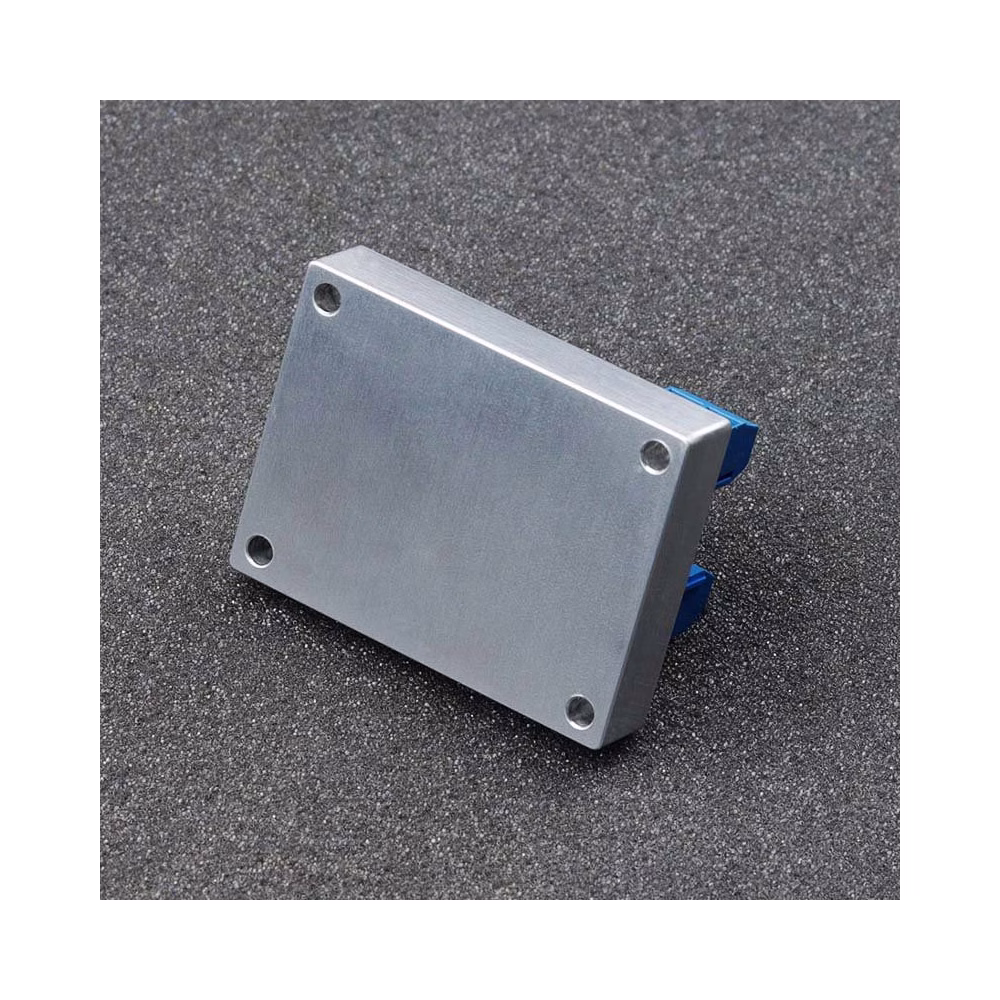

Продвинутый контроллер TEC-20A-25V-PID-H использует микропроцессорный модуль. Отличается компактной конструкцией и монтируется непосредственно на радиатор. Работая только в режиме охлаждения, драйвер достигает более высокой эффективности и меньших габаритов платы.
ШИМ-модуляция, применяемая для управления током, предотвращает дополнительный нагрев MOSFET благодаря реализации ПИД-алгоритма.
Двухслойная плата с широкими дорожками поддерживает элементы Пельтье с током до 20 А, а разъемы обеспечивают максимальный ток 13 А. Для более мощных модулей Пельтье рекомендуется непосредственная пайка в печатную плату. Контроллер поддерживает диапазон питающих напряжений от 7 до 25 В, что позволяет подключать термоэлектрические модули параллельно или последовательно.
Модули Пельтье можно соединять последовательно или параллельно. Для работы с высокими токами необходим правильный подбор проводов с увеличенным сечением.
Диапазон температур стабилизации контроллера может быть индивидуализирован. Для уточнения обращайтесь к нам по электронной почте.
Рекомендации и требования
- Рекомендуем использовать силовые кабели с минимальным сечением 1 мм2.
- Максимальный ток, проходящий через плату, зависит от используемого модуля Пельтье и указывается на маркировке (например, 12704 — 12 В и 4 А, 12715 — 12 В и 15 А).
Защита
Следует контролировать температуру MOSFET и не допускать превышения 70 градусов Цельсия.
Для обеспечения эффективного охлаждения MOSFET может потребоваться дополнительный вентилятор. Перегрев может повредить MOSFET, а лазерные диоды могут выйти из строя.
