TEC-20A-25V-PID-H 온도 컨트롤러
TEC-20A-25V-PID-H는 마이크로프로세서 유닛을 탑재한 고급 TEC 컨트롤러로, 컴팩트한 히트 싱크에 장착됩니다. 냉각 모드에서 동작하여 효율성을 향상시키고 기판 크기를 줄입니다. 최대 20A 펠티에 모듈을 지원합니다.
다운로드
대량 구매 시 할인
| 수량 | 가격 | 할인 | 절감액 |
|---|---|---|---|
| 3 | $47.70 | $5.30 | 최대 $15.90 |
| 10 | $45.05 | $7.95 | 최대 $79.50 |
| 50 | $42.40 | $10.60 | 최대 $530.00 |
| 100 | $39.75 | $13.25 | 최대 $1,325.00 |
제품 설명
TEC-20A-25V-PID-H 온도 컨트롤러에 대하여

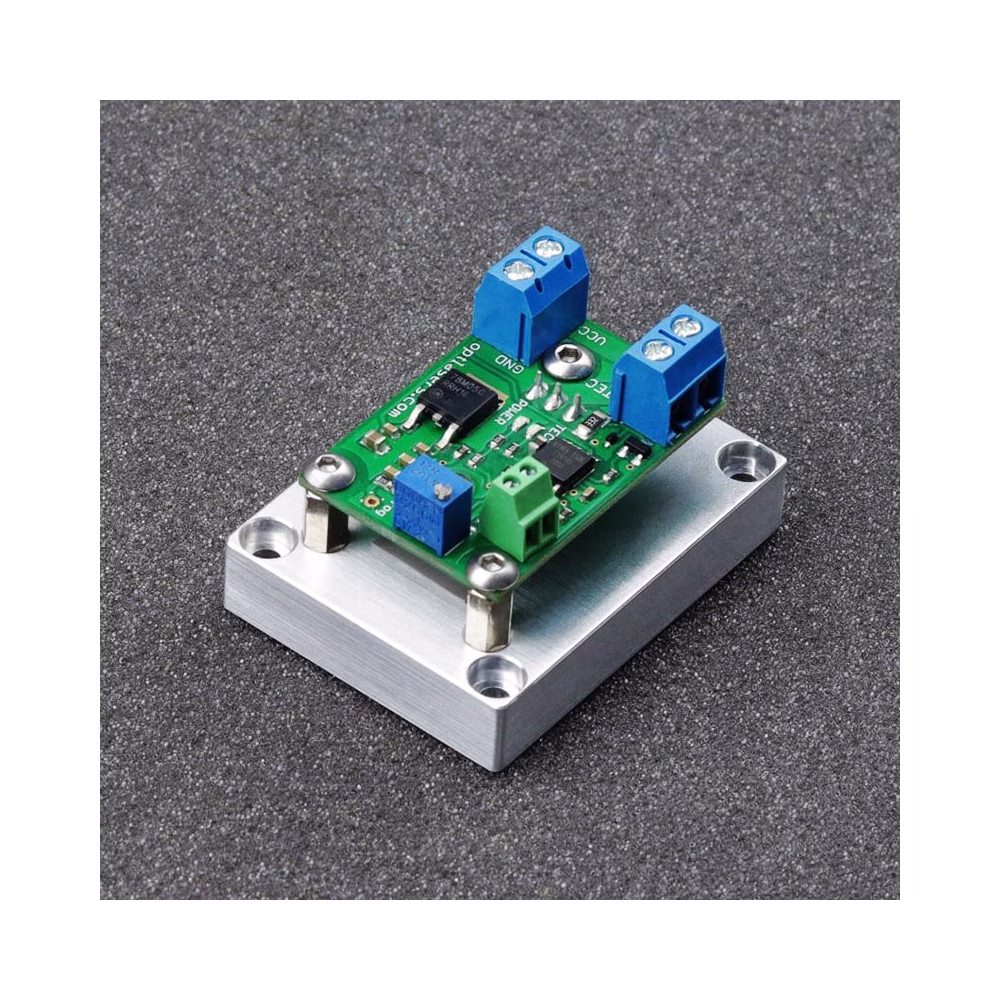

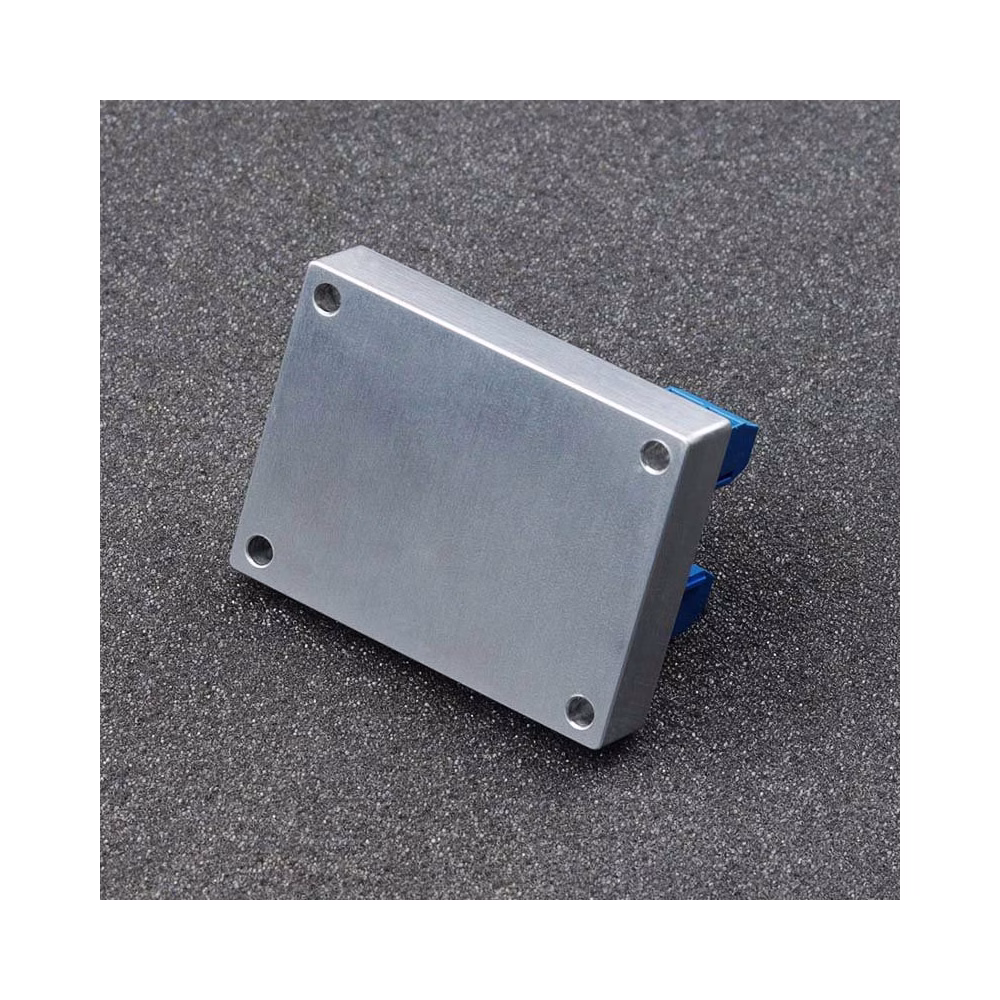

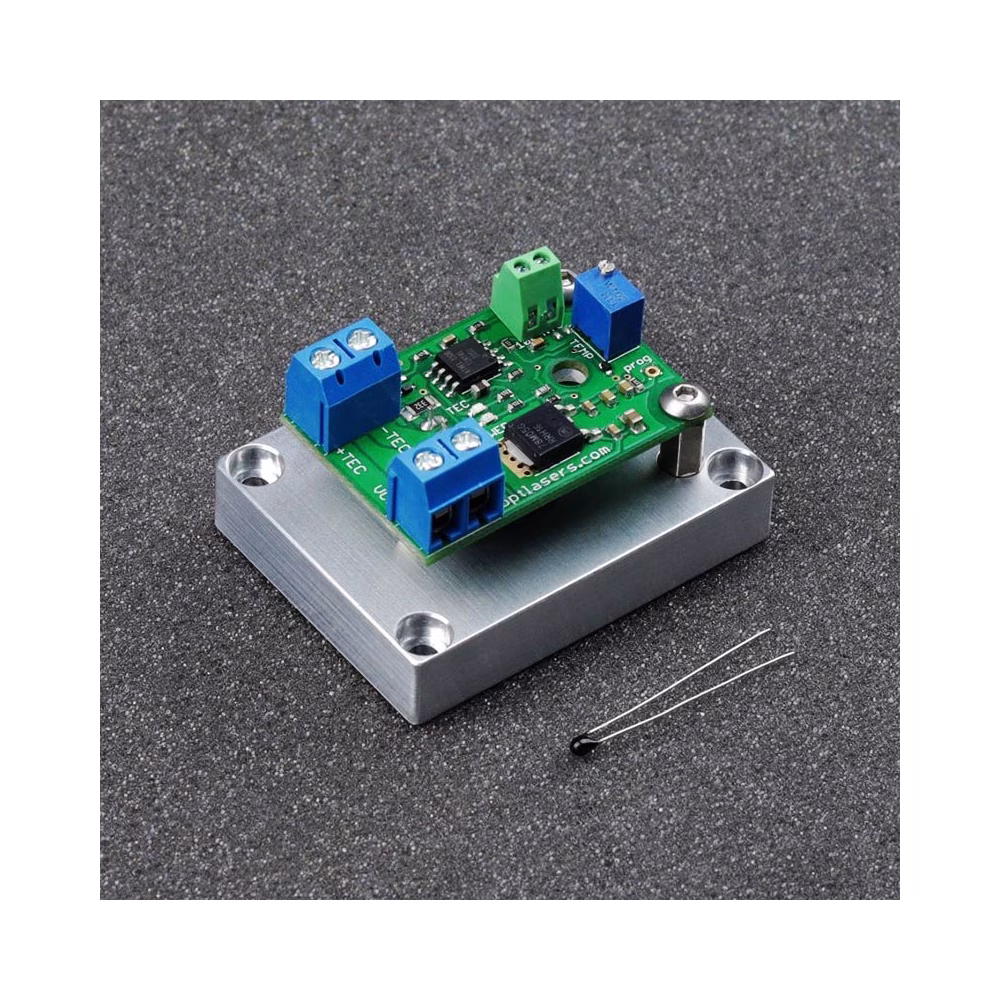

TEC-20A-25V-PID-H 고급 TEC 컨트롤러는 마이크로프로세서 유닛을 사용합니다. 이 제품은 컴팩트한 설계로 히트 싱크에 직접 장착됩니다. 냉각 모드에서만 동작함으로써, 드라이버는 더 높은 효율과 더 작은 기판 크기를 달성합니다.
전류 제어를 위한 PWM 변조는 PID 알고리즘 덕분에 MOSFET에서의 추가적인 열 발생을 방지합니다.
2층 기판과 넓은 배선 경로로 최대 20A까지의 전류를 사용하는 펠티에 모듈을 지원하며, 커넥터는 최대 13A 전류를 허용합니다. 더 큰 펠티에 모듈의 경우, PCB 기판에 직접 납땜하는 것이 권장됩니다. 컨트롤러는 7~25V의 전원 공급 전압을 허용하며, TEC를 병렬 또는 직렬로 연결할 수 있습니다.
펠티에 모듈은 직렬 또는 병렬로 연결할 수 있습니다. 고전류 애플리케이션을 위해서는 더 큰 케이블 단면적으로 올바르게 배선하는 것이 필요합니다.
이 컨트롤러의 온도 안정화 범위는 맞춤 설정이 가능합니다. 문의 사항이 있으실 경우 이메일로 연락해 주시기 바랍니다.
권장 사항 및 요구 사항
- 최소 1 mm2의 단면적을 가진 전원 케이블 사용을 권장합니다.
- 기판을 통과하는 최대 전류는 사용된 펠티에 모듈에 따라 달라지며, 이는 모듈 라벨에서 확인할 수 있습니다 (예: 12704는 12V와 4A, 12715는 12V와 15A를 의미).
보호
MOSFET 온도는 모니터링되어야 하며 70℃를 초과해서는 안 됩니다.
적절한 MOSFET 냉각을 보장하기 위해 추가 팬이 필요할 수 있습니다. 과도한 발열은 MOSFET 손상 및 레이저 다이오드 소손을 유발할 수 있습니다.
