TEC-20A-25V-PID-H Temperatuurcontroller
TEC-20A-25V-PID-H is een geavanceerde TEC-controller met een microprocessorunit, gemonteerd op een compact koellichaam. Hij werkt in koelmodus, wat de efficiëntie verhoogt en de printplaat verkleint. Hij ondersteunt Peltier-modules met stromen tot 20 A.
- Beoordelingen lezen (3)
Downloaden
Volumekorting
| Aantal | Prijs | Korting | U bespaart |
|---|---|---|---|
| 3 | $47.70 | $5.30 | Tot $15.90 |
| 10 | $45.05 | $7.95 | Tot $79.50 |
| 50 | $42.40 | $10.60 | Tot $530.00 |
| 100 | $39.75 | $13.25 | Tot $1,325.00 |
Productbeschrijving
Over de TEC-20A-25V-PID-H Temperatuurcontroller

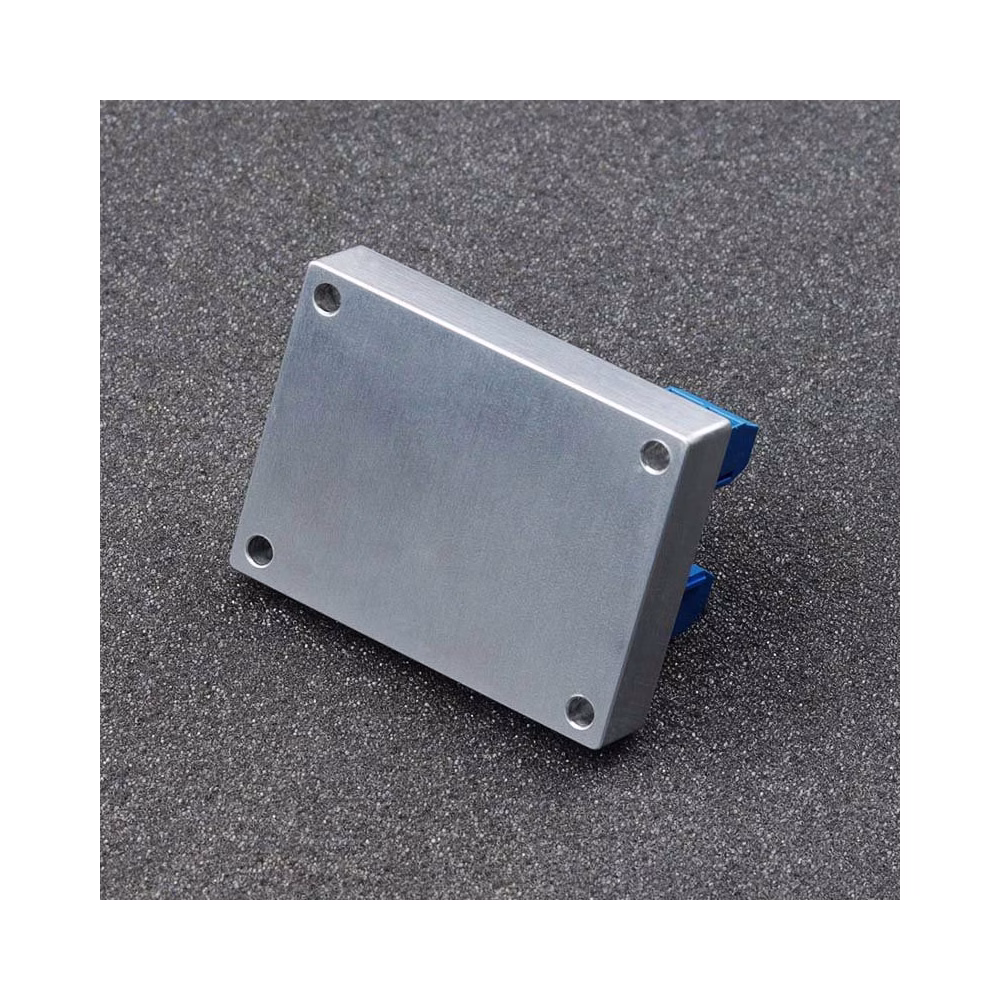

De geavanceerde TEC-20A-25V-PID-H TEC-controller maakt gebruik van een microprocessorunit. Het beschikt over een compact ontwerp en wordt direct op een koellichaam gemonteerd. Door uitsluitend in koelmodus te werken, behaalt de driver een hogere efficiëntie en een kleinere printplaat.
De PWM-modulatie voor stroomregeling voorkomt extra warmteafgifte op de MOSFET dankzij het PID-algoritme.
Met een dubbellaagse printplaat en brede banen ondersteunt het Peltier-modules met stromen tot 20 A, terwijl connectoren een maximale stroom van 13 A mogelijk maken. Voor grotere Peltier-modules wordt rechtstreeks solderen op de PCB aanbevolen. De controller accepteert een voedingsspanning van 7 tot 25 V, wat parallelle of seriële aansluiting van TEC's mogelijk maakt.
Peltier-modules kunnen in serie of parallel worden aangesloten. Voor toepassingen met hoge stroomsterkte is correcte bedrading met grotere kabeldoorsnedes noodzakelijk.
Het stabilisatietemperatuurbereik van deze controller kan worden aangepast. Neem per e-mail contact met ons op voor uw aanvraag.
Aanbevelingen en vereisten
- Wij adviseren het gebruik van voedingskabels met een minimumdoorsnede van 1 mm2.
- De maximale stroom die door de printplaat gaat, is afhankelijk van de gebruikte Peltier-module, wat kan worden afgelezen aan de typeaanduiding (bijvoorbeeld: 12704 staat voor 12 V en 4 A, 12715 staat voor 12 V en 15 A).
Bescherming
De temperatuur van de MOSFET dient bewaakt te worden en mag niet hoger zijn dan 70 graden Celsius.
Een extra ventilator kan nodig zijn om een goede koeling van de MOSFETs te waarborgen. Overmatige hitte kan de MOSFETs beschadigen en laserdioden kunnen doorbranden.
