TEC-20A-25V-PID-H hőmérséklet-szabályozó

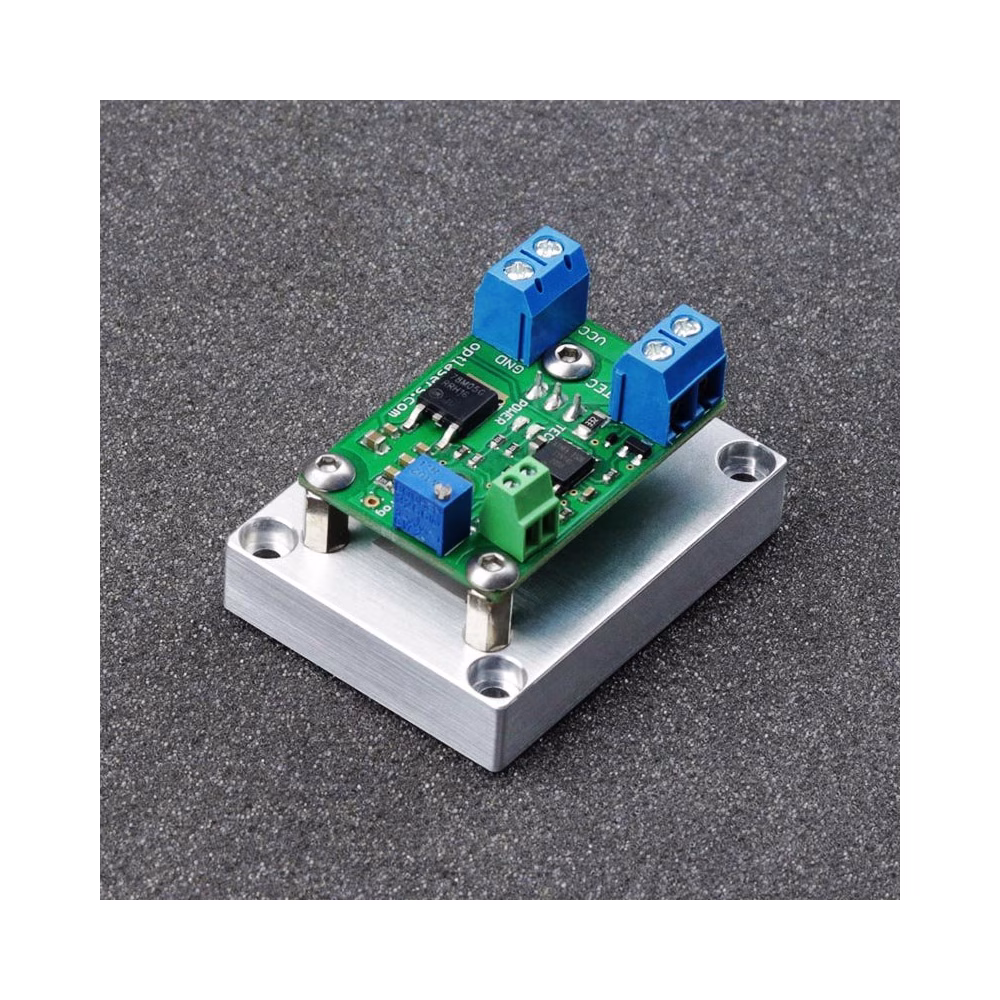

A TEC-20A-25V-PID-H egy fejlett, mikroprocesszoros TEC-vezérlő, kompakt hőelnyelőre szerelve. Hűtési üzemmódban működik, javítva a hatékonyságot és csökkentve a NYÁK méretét. Akár 20 A áramerősségű Peltier-modulokat is támogat.
Letöltés
Mennyiségi kedvezmény
| Mennyiség | Ár | Kedvezmény | Megtakarítás |
|---|---|---|---|
| 3 | $47.70 | $5.30 | -ig $15.90 |
| 10 | $45.05 | $7.95 | -ig $79.50 |
| 50 | $42.40 | $10.60 | -ig $530.00 |
| 100 | $39.75 | $13.25 | -ig $1,325.00 |
Termék leírása
A TEC-20A-25V-PID-H hőmérséklet-szabályozó ismertetése
A TEC-20A-25V-PID-H fejlett TEC-vezérlő mikroprocesszoros egységet alkalmaz. Kompakt kialakítású, közvetlenül hőelnyelőre szerelhető. Kizárólag hűtési üzemmódban működve a meghajtó nagyobb hatékonyságot és kisebb nyomtatott áramköri méretet biztosít.
Az áram szabályozására alkalmazott PWM moduláció, a PID algoritmusnak köszönhetően, megakadályozza a MOSFET-en történő többlethő disszipációját.
A kétoldalas nyomtatott áramkör és a széles fóliavezetések révén akár 20 A áramerősségű Peltier-modulok is támogatottak, miközben a csatlakozók legfeljebb 13 A áramot tesznek lehetővé. Nagyobb Peltier modulok esetében ajánlott a közvetlen forrasztás a NYÁK-ra. A vezérlő 7–25 V-os tápfeszültség tartományt fogad, lehetővé téve akár TEC-k párhuzamos vagy soros kapcsolását is.
A Peltier-modulok párhuzamosan vagy sorosan is kapcsolhatók. Nagy áramigényű alkalmazásokhoz megfelelő keresztmetszetű kábelezés szükséges.
A szabályozott hőmérséklettartomány testreszabható. Egyedi igény esetén kérjük, vegye fel velünk a kapcsolatot e-mailben.
Ajánlások és követelmények
- Javasoljuk minimum 1 mm² keresztmetszetű tápkábelek használatát.
- A NYÁK-on átfolyó maximális áramot a használt Peltier-modul határozza meg, amely az eszköz jelöléséből kiolvasható (pl. 12704 = 12 V és 4 A, 12715 = 12 V és 15 A).
Védelem
A MOSFET hőmérsékletét folyamatosan ellenőrizni kell, és nem haladhatja meg a 70 Celsius-fokot.
A MOSFET-ek megfelelő hűtéséhez kiegészítő ventilátor alkalmazása válhat szükségessé. A túlzott hőhatás megsértheti a MOSFET-eket és kiégetheti a lézerdiódákat.
