TEC-20A-25V-PID-H Lämpötilansäädin
TEC-20A-25V-PID-H on edistynyt TEC-lämpötilansäädin, jossa on mikroprosessoriyksikkö, asennettuna kompaktin kokoon jäähdytyselementtiin. Se toimii jäähdytystilassa, mikä parantaa hyötysuhdetta ja pienentää piirilevyn kokoa. Se tukee Peltier-moduuleita jopa 20 A virralla.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 3 | $47.70 | $5.30 | Jopa $15.90 |
| 10 | $45.05 | $7.95 | Jopa $79.50 |
| 50 | $42.40 | $10.60 | Jopa $530.00 |
| 100 | $39.75 | $13.25 | Jopa $1,325.00 |
Tuotteen kuvaus
Tietoja TEC-20A-25V-PID-H-lämpötilansäätimestä

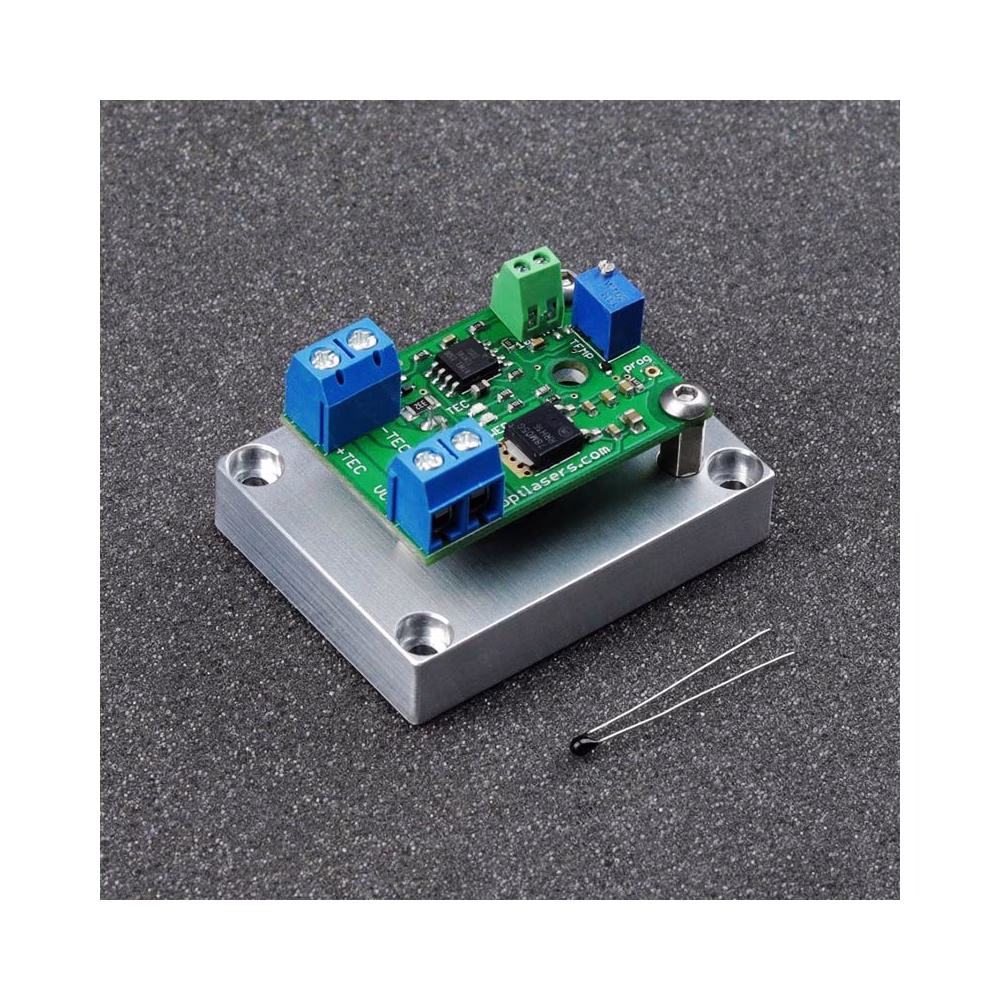

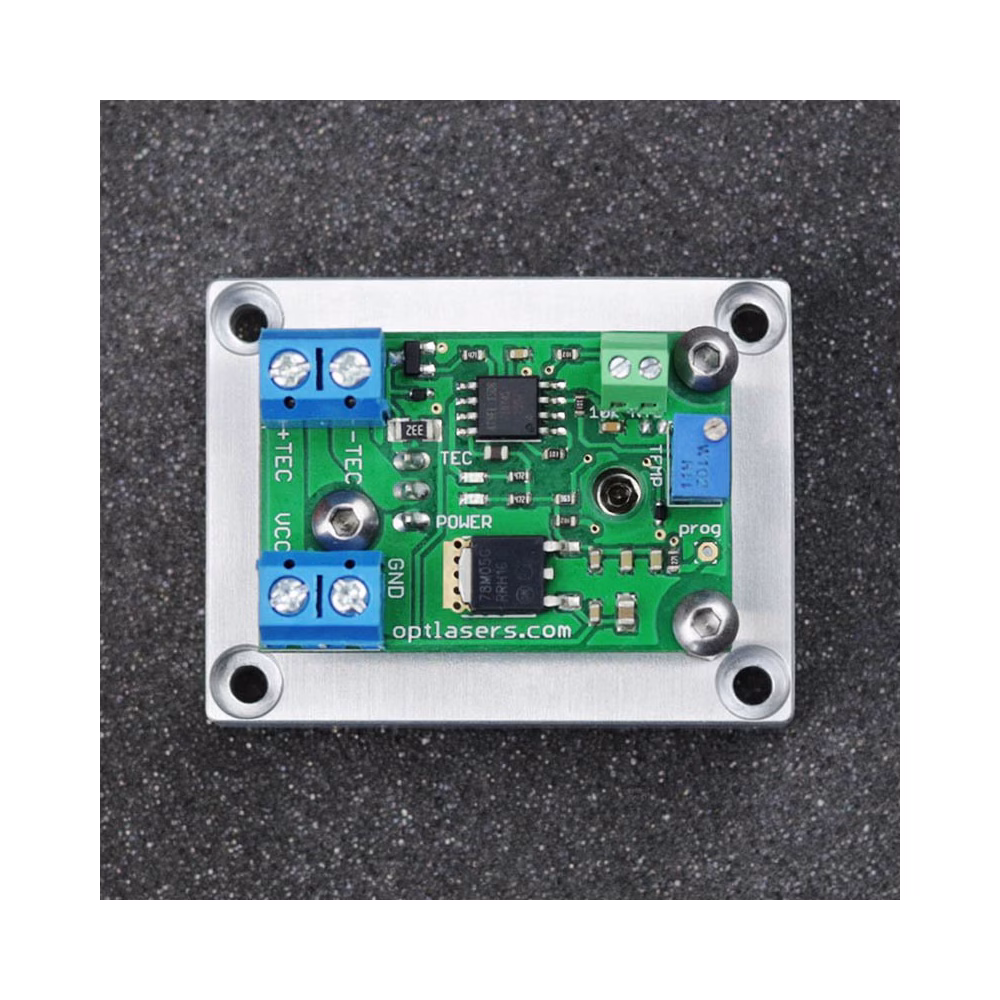

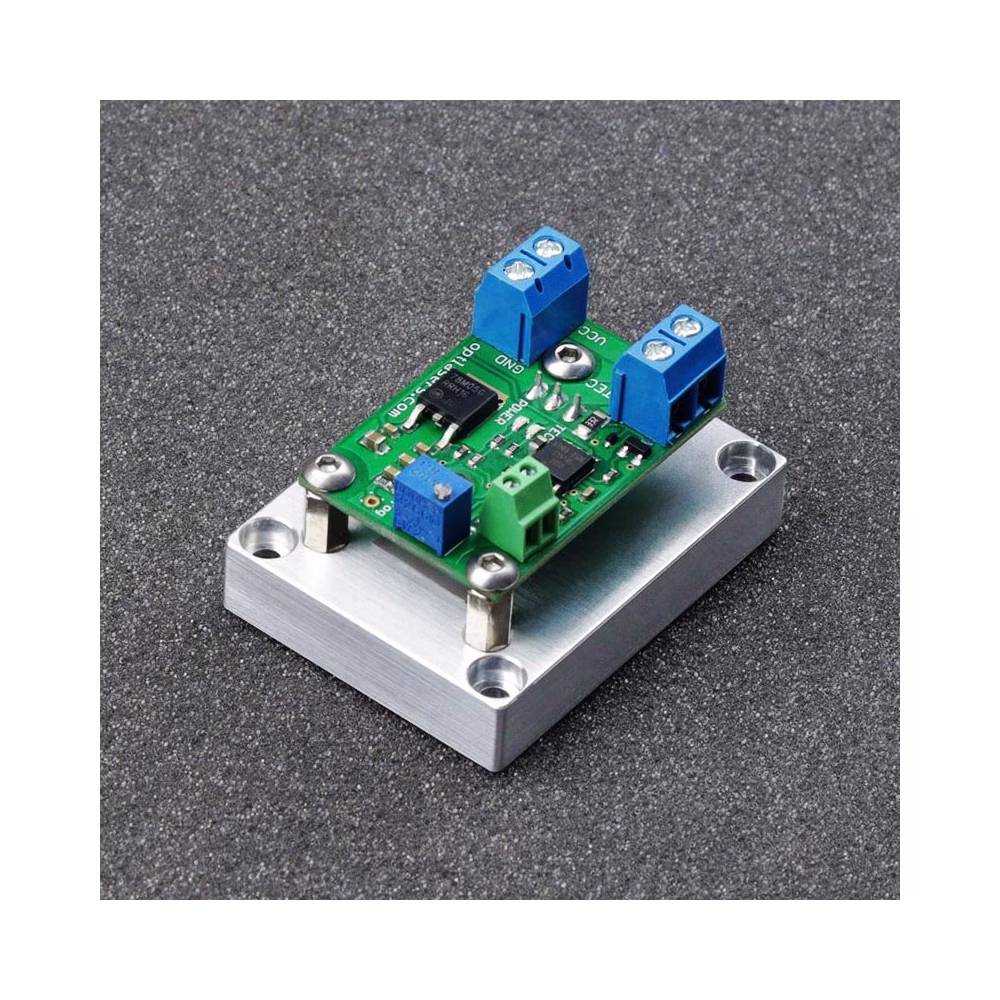

TEC-20A-25V-PID-H on edistynyt TEC-säädin, jossa käytetään mikroprosessoriyksikköä. Siinä on kompakti rakenne ja se asennetaan suoraan jäähdytyselementtiin. Käyttämällä vain jäähdytystilaa ohjain saavuttaa korkeamman hyötysuhteen ja pienemmän piirilevykokoonpanon.
Virranohjauksessa käytetty PWM-modulaatio estää lisälämmön muodostumisen MOSFET-komponentille PID-algoritmin ansiosta.
Kaksikerroksisen piirilevyn ja leveiden johtourien ansiosta ohjain tukee Peltier-elementtejä jopa 20 A virralla, kun liittimien kautta maksimivirta on 13 A. Suurempien Peltier-moduulien kohdalla suositellaan suoraa juottamista piirilevylle. Ohjain hyväksyy 7–25 V:n käyttöjännitealueen, mikä mahdollistaa TEC-lämpötilasäätimien kytkemisen rinnan tai sarjaan.
Peltier-moduulit voidaan kytkeä sarjaan tai rinnan. Korkeilla virroilla tulee käyttää asianmukaisia johdotuksia, joissa on suurempi poikkipinta-ala.
Tämän säätimen lämpötilan vakautusalue voidaan räätälöidä. Ota yhteyttä sähköpostitse tiedustellaksesi asiasta.
Suositukset ja vaatimukset
- Suosittelemme käyttämään virtajohtoja, joiden poikkipinta-ala on vähintään 1 mm2.
- Piirilevyn läpi kulkeva maksimivirta riippuu käytetystä Peltier-moduulista, joka selviää niiden merkinnöistä (esim. 12704 tarkoittaa 12 V ja 4 A, 12715 tarkoittaa 12 V ja 15 A).
Suojaus
MOSFETin lämpötilaa tulee valvoa, eikä sen saa ylittää 70 celsiusastetta.
Lisätuuletin saattaa olla tarpeen MOSFET-laitteiden asianmukaisen jäähdytyksen varmistamiseksi. Liiallinen kuumeneminen voi vaurioittaa MOSFETeja ja laserdiodit voivat palaa.
