TEC-20A-25V-PID-H Temperaturcontroller

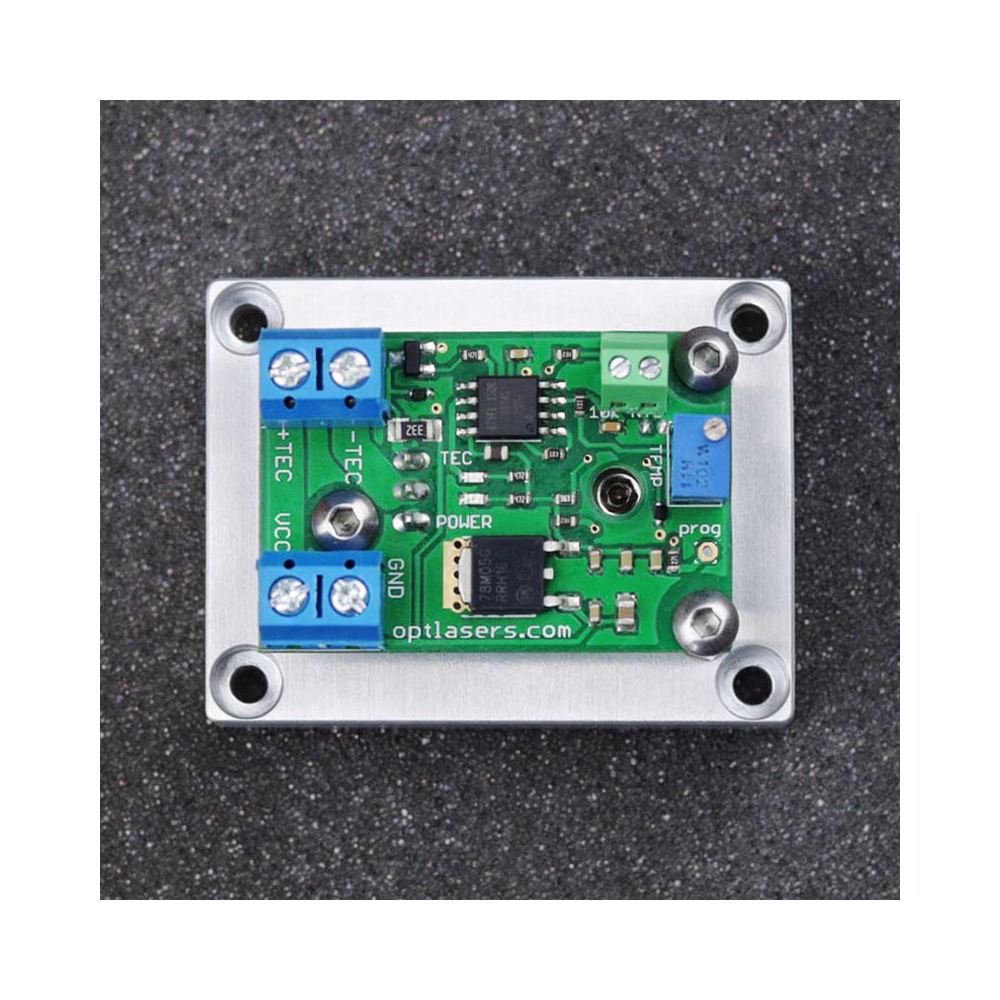

TEC-20A-25V-PID-H er en avanceret TEC-controller med mikroprocessor-enhed, monteret på en kompakt køleplade. Den arbejder i kølemodus, hvilket forbedrer effektiviteten og reducerer størrelsen på printpladen. Den understøtter Peltier-moduler med strømme op til 20 A.
- Læs anmeldelser (3)
Hent
Mængderabat
| Antal | Pris | Rabat | Du sparer |
|---|---|---|---|
| 3 | $47.70 | $5.30 | Op til $15.90 |
| 10 | $45.05 | $7.95 | Op til $79.50 |
| 50 | $42.40 | $10.60 | Op til $530.00 |
| 100 | $39.75 | $13.25 | Op til $1,325.00 |
Produktbeskrivelse
Om TEC-20A-25V-PID-H Temperaturcontrolleren

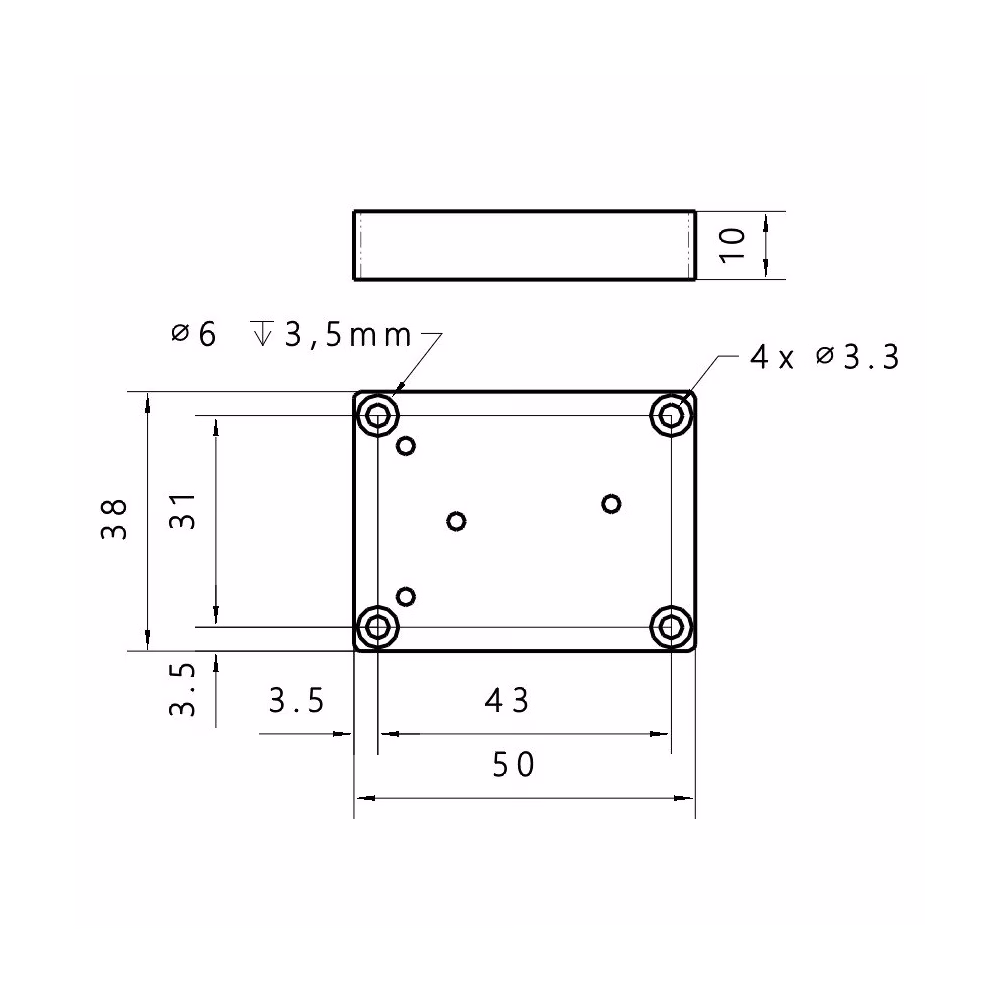

Den avancerede TEC-20A-25V-PID-H TEC-controller anvender en mikroprocessor-enhed. Den har et kompakt design og monteres direkte på en køleplade. Ved kun at operere i køletilstand opnår driveren højere effektivitet og en mindre printpladestørrelse.
PWM-modulationen, der anvendes til strømstyring, forhindrer yderligere varmeafsætning i MOSFET'en, takket være PID-algoritmen.
Med en tolags printplade og brede baner understøtter den Peltier-moduler med strømme op til 20 A, mens stikmulighederne muliggør en maksimal strøm på 13 A. Ved større Peltier-moduler anbefales direkte lodning på PCB-printpladen. Controlleren accepterer en forsyningsspænding fra 7 til 25 V, hvilket muliggør parallel- eller serieforbindelse af TEC-moduler.
Peltier-moduler kan tilsluttes i serie eller parallel. Korrekt kabelføring med større kabeltværsnit er nødvendig til applikationer med høj strøm.
Stabiliseringstemperaturområdet for denne controller kan tilpasses. Kontakt os venligst via e-mail med din forespørgsel.
Anbefalinger og krav
- Vi anbefaler brug af strømkabler med et minimumstværsnit på 1 mm2.
- Den maksimale strøm gennem printpladen afhænger af det anvendte Peltier-modul, hvilket kan bestemmes ud fra deres mærkninger (f.eks. 12704 repræsenterer 12 V og 4 A, 12715 repræsenterer 12 V og 15 A).
Beskyttelse
MOSFET-temperaturen skal overvåges og må ikke overstige 70 grader Celsius.
En ekstra blæser kan være nødvendig for at sikre tilstrækkelig køling af MOSFET'er. Overophedning kan beskadige MOSFET'erne, og laserdiode kan blive brændt.
