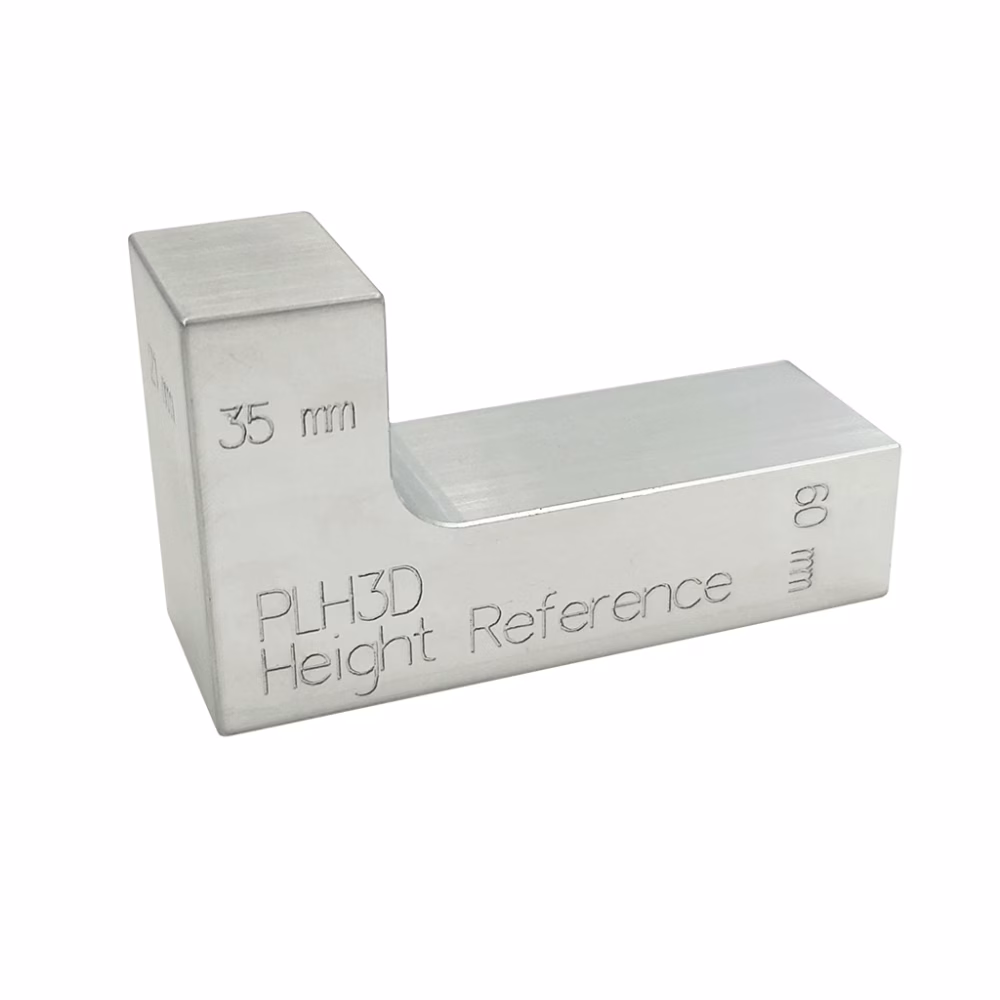

Outil de référence de hauteur PLH3D

L'outil de référence de hauteur PLH3D (HRT) est utilisé pour régler initialement une tête laser de la série PLH3D à sa distance de travail nominale. Selon le modèle de laser, le HRT peut être utilisé pour régler une distance de 60, 35 ou 21 mm (2,362, 1,377 ou 0,827 pouces) du plan de travail.

Comment utiliser l'outil de référence de hauteur :

• Montez la tête laser sur votre machine CNC.
• Placez le HRT sur le matériau traité et abaissez la tête laser jusqu'à ce qu'elle soit positionnée légèrement au-dessus de la surface supérieure du HRT.
• Lorsque vous êtes à proximité du DFM, diminuez le laser de 0,5 mm pour garantir un réglage précis et éviter tout risque d'écrasement du DFM et du matériau.
• Montez la tête laser sur votre machine CNC.

Quelle est la différence entre une distance de travail plus courte et plus longue ?

• Une distance de travail plus courte pour une lentille donnée se traduit par un spot de faisceau plus petit (focalisation plus serrée) et donc une densité de puissance plus élevée. Elle est souvent utilisée pour la gravure à haute résolution, la gravure à grande vitesse, la découpe de matériaux qui sont soit l'un soit l'autre, ou à chaque fois qu'une densité de puissance plus élevée est souhaitée. Cependant, le faisceau converge et diverge plus rapidement lorsque la mise au point est plus étroite, ce qui fait que cette méthode n'est pas toujours recommandée pour la découpe de tous les matériaux.
• Une distance de travail plus longue produit une tache de faisceau plus large et donc une densité de puissance plus faible. Elle est généralement préférée pour graver une ligne plus large, couper un matériau plus épais en raison de la convergence et de la divergence réduites, ou lorsqu'une longue distance entre la tête du laser et le plan de l'objet à graver est nécessaire. Pour régler la distance de travail de l'objectif triplet monté haute résolution fréquemment choisi pour la série PLH3D, nous recommandons l'accessoire "Focus Adjuster" de la série PLH3D.
