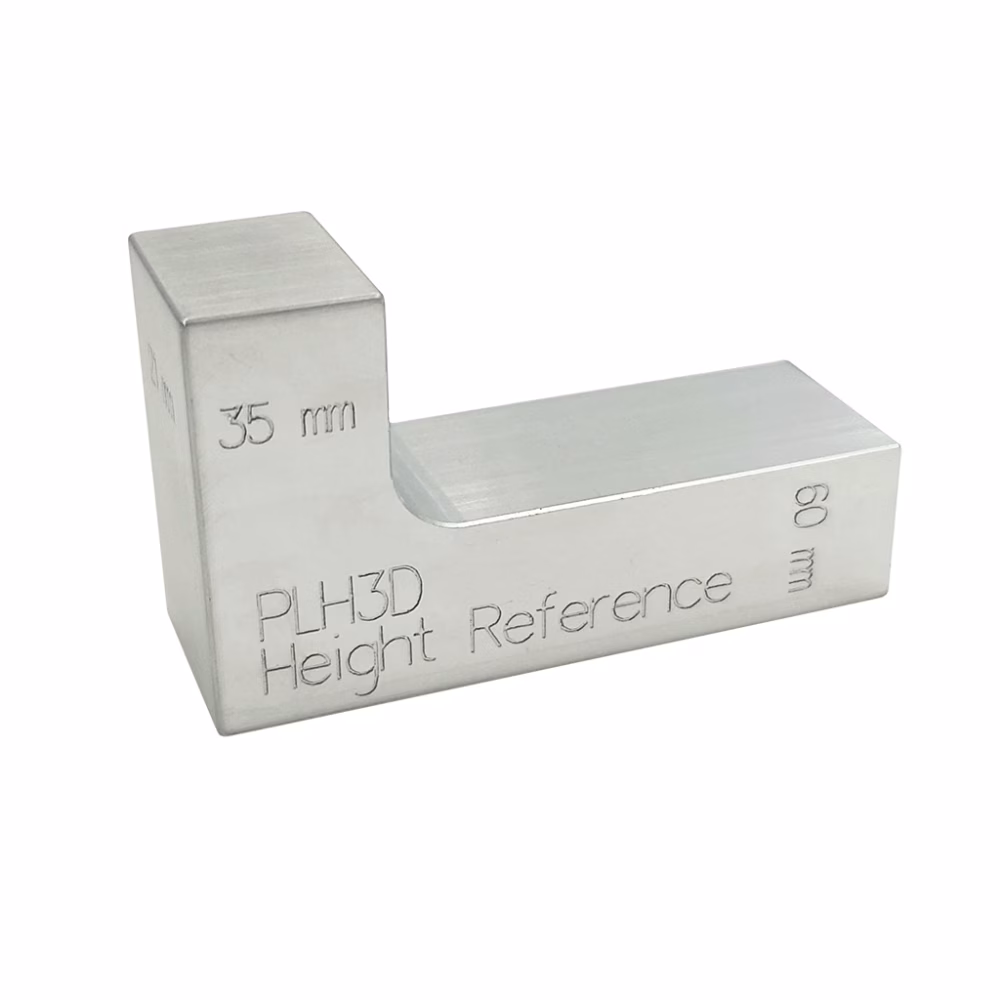

PLH3D Herramienta de referencia de altura

PLH3D Herramienta de Referencia de Altura (HRT) se utiliza para establecer inicialmente un cabezal láser PLH3D-Series en su distancia de trabajo nominal. Dependiendo del modelo de láser, la HRT se puede utilizar para establecer una distancia de 60, 35 o 21 mm (2,362, 1,377 o 0,827 pulgadas) desde el plano de trabajo.

Cómo utilizar la Herramienta de Referencia de Altura:

• Monte el cabezal láser en su máquina CNC.
• Coloque la HRT sobre el material procesado y baje el cabezal láser hasta que se sitúe ligeramente por encima de la superficie superior de la HRT.
• Cuando esté muy cerca del HRT, disminuya el láser 0,5 mm para asegurar un ajuste cuidadoso y evitar cualquier riesgo de aplastamiento del HRT y del material.
• Monte el cabezal láser en su máquina CNC.

¿Cuál es la diferencia entre una distancia de trabajo más corta y una más larga?

• Una distancia de trabajo más corta para una lente determinada da como resultado un tamaño de punto de haz más pequeño (enfoque más ajustado) y, por tanto, una mayor densidad de potencia. A menudo se utiliza para el grabado de mayor resolución, grabado de mayor velocidad, corte de materiales que son o bien, o en cualquier momento una mayor densidad de potencia se prefiere. Sin embargo, el haz también convergerá y divergirá más rápido para un enfoque más cercano, por lo que no siempre se recomienda para cortar todos los materiales.
• Una mayor distancia de trabajo produce un punto de haz más grande y, por tanto, una menor densidad de potencia. Suele ser preferible para grabar una línea más ancha, cortar un material más grueso debido a la menor convergencia y divergencia, o cuando es necesaria una gran distancia entre el cabezal láser y el plano del objeto a grabar. Para ajustar la distancia de trabajo de la lente triplete montada de alta resolución elegida con frecuencia para la serie PLH3D, recomendamos el accesorio PLH3D-Series Focus Adjuster.
