G520-800 Faserlaser-Modul

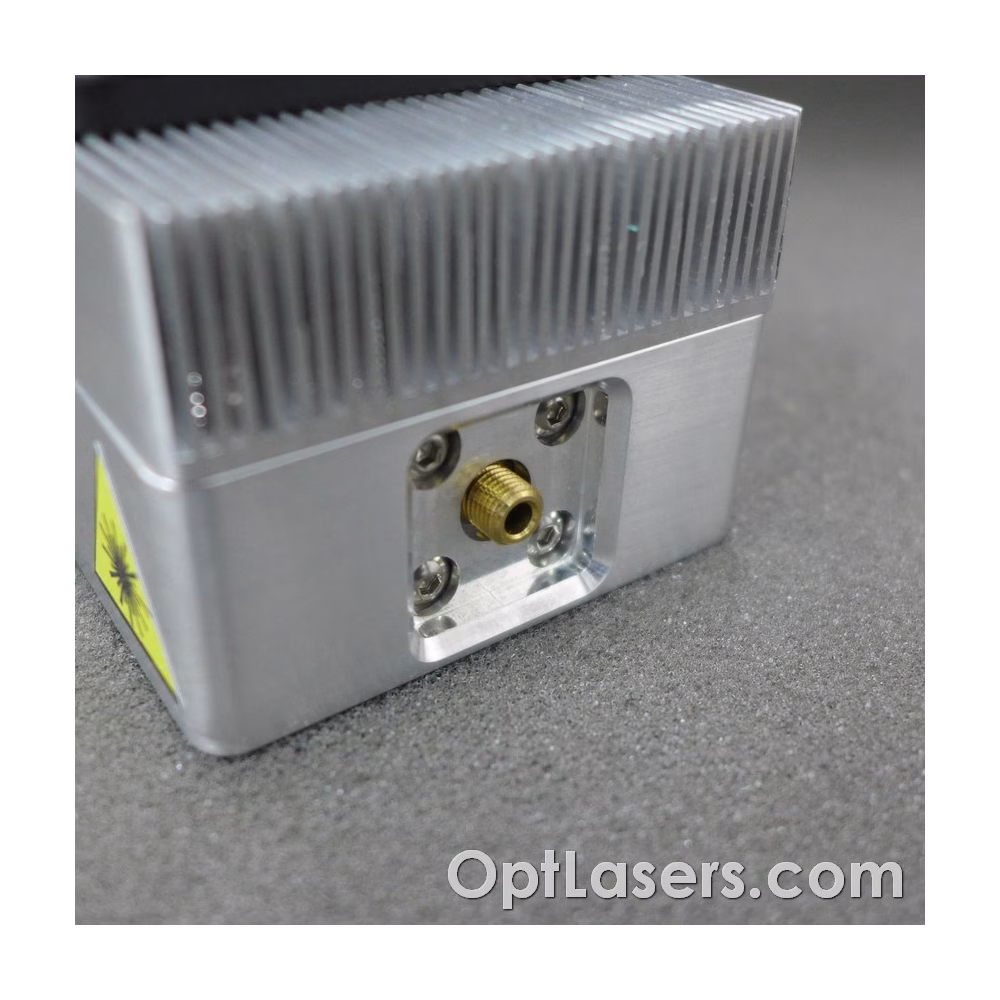

G520-800 ist das fasergekoppelte 800 mW grüne Lasermodul mit einer Wellenlänge von 520 nm. Das Gerät ermöglicht das Anbringen der 100 µm 0,22 NA Faser.
Auf Anfrage bestellbar
Produktbeschreibung
Über das G520-800 Faserlaser-Modul

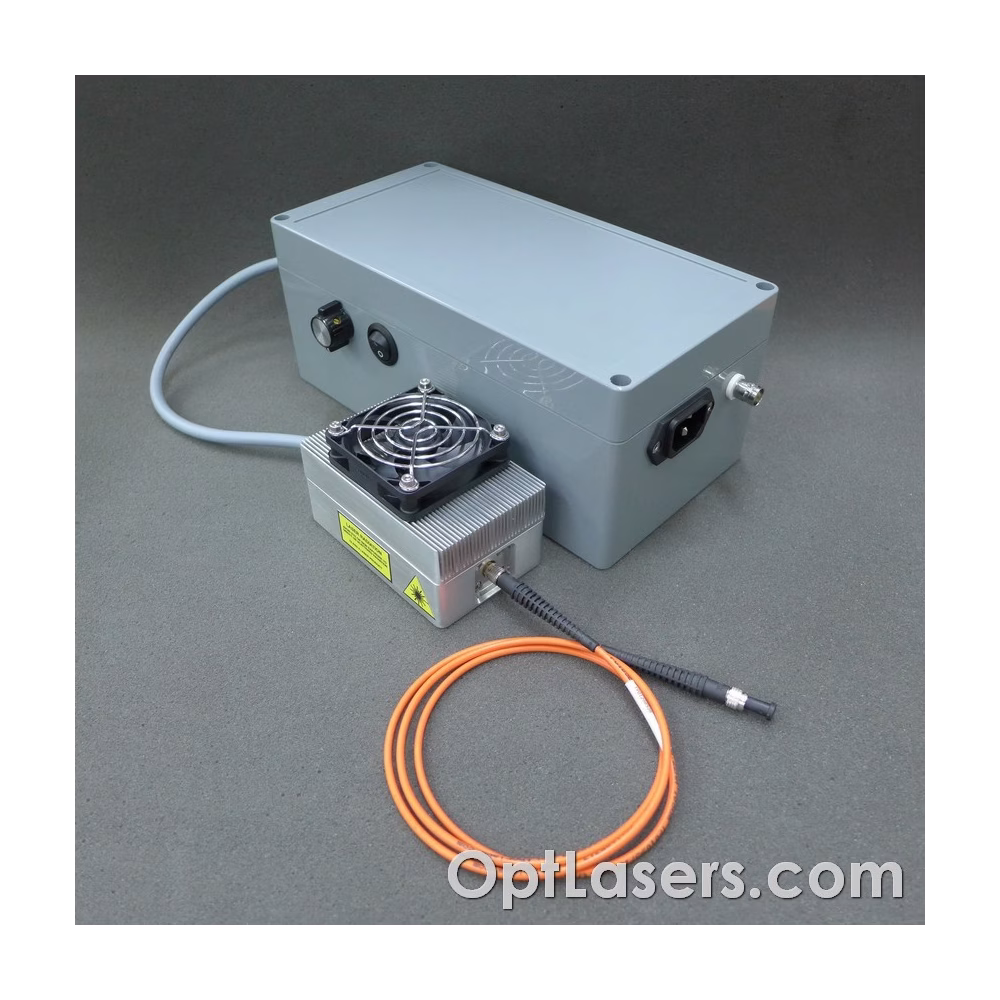

Faserkopplungsfähiges 800 mW grünes Lasermodul mit einer Wellenlänge von 520 nm. Das Gerät ist für den Einsatz mit einer 100 µm 0,22 NA Faser konzipiert.
Faser ist nicht enthalten.
Der Mikrocontroller zur Ansteuerung des Lasermoduls ist sowohl für das Soft-Start-Verfahren der Laserdioden als auch für die Temperaturregelung mittels Thermoelement verantwortlich. Darüber hinaus schützt das System die Diode bei unzureichender Wärmeableitung vor Überhitzung; bei einer Temperatur von über 40 Grad Celsius wird der Stromfluss durch die Diode unterbrochen und das System schaltet in den Alarmmodus.
Durch einen separaten analogen Bereich der Laserdioden-Stromversorgung kann der Laserstrahl in Übereinstimmung mit dem analogen Eingangssignal (0 - 5 V) sogar bei einer Frequenz von bis zu 100 kHz moduliert werden.

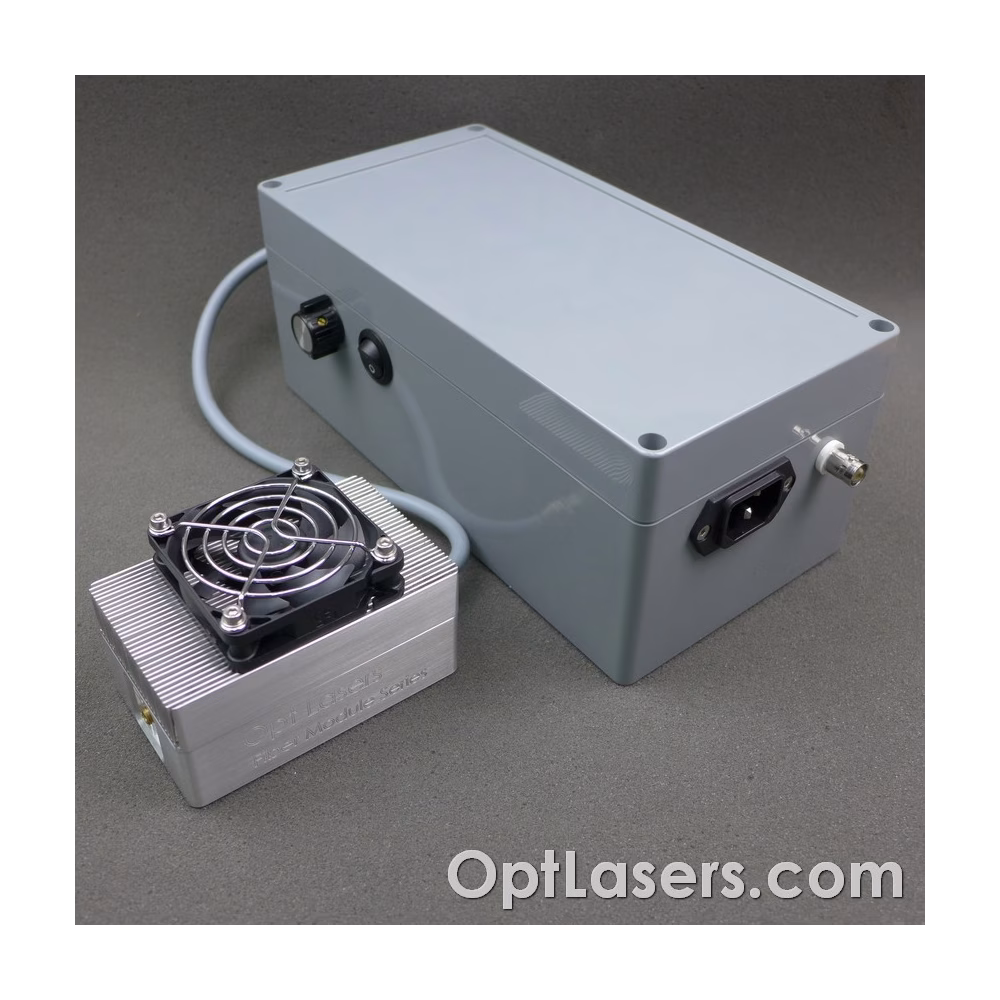

Dieses Gerät enthält das Netzteil. Netzteil und Treibereinheit sind gemeinsam im Gehäuse untergebracht. Durch diese Lösung kann das Lasermodul über eine AC-Steckdose versorgt werden. Das Modulationssignal kann vom Benutzer über einen BNC-Steckverbinder angeschlossen werden. Ebenso befindet sich ein Potentiometer zur Einstellung der Amplitude des Eingangssignals sowie ein Ein/Aus-Schalter für die Leistung im Gehäuse.

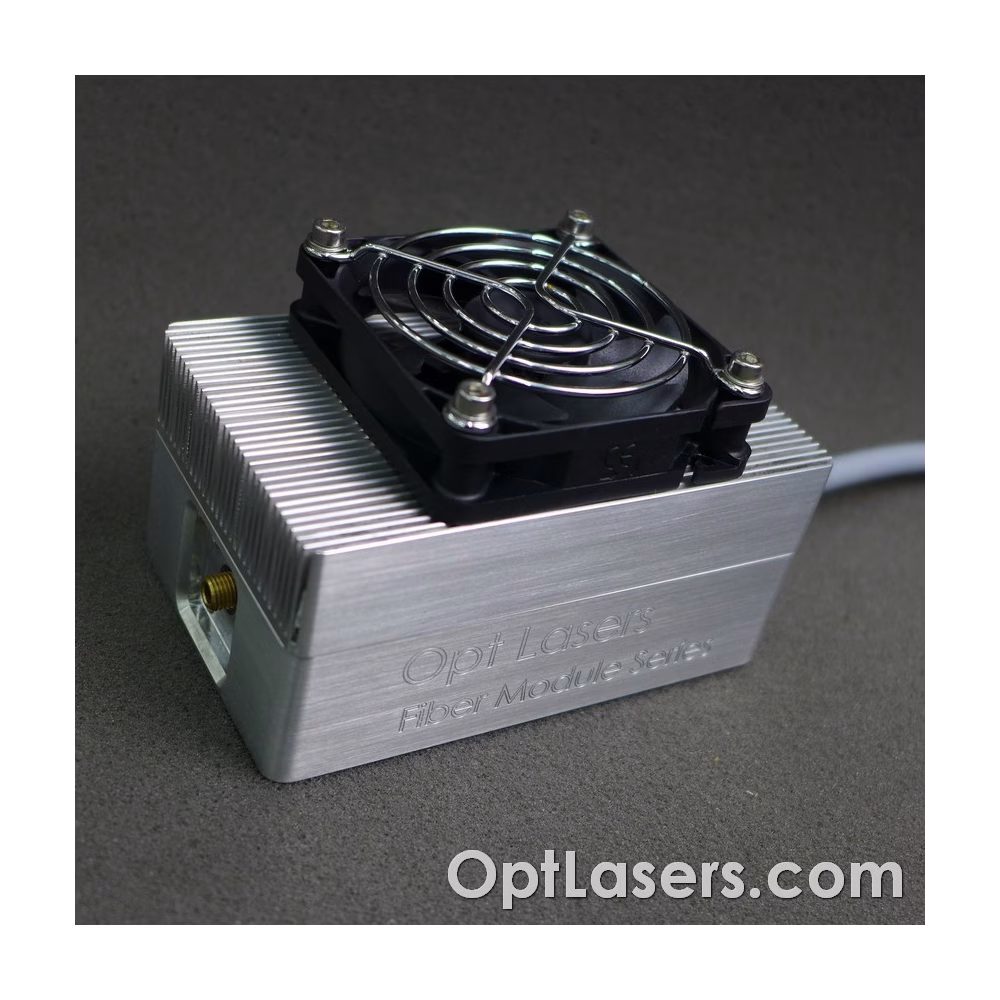

Die Diode sowie das gesamte optische System sind in einem Gehäuse mit Kühlkörper montiert, welcher durch einen Lüfter gekühlt wird. Dadurch kann das Modul ohne zusätzliche Kühlung betrieben werden.
Schutz
Dieses Modul verfügt über ein thermisches Schutzsystem, das die Laserdioden vor Überhitzung schützt.
Der analoge Eingang ist durch eine 5V1 Zenerdiode geschützt, falls eine Spannung über 5 V anliegt. Dennoch sollte dieser Eingang nicht mit höheren Spannungen betrieben werden.
Der Ausgang des Treibers ist durch eine Schottky-Diode geschützt, die das Auftreten von Rückwärtsspannung verhindert.
Faserkerndurchmesser 100 µm
