Módulo Láser de Fibra G520-800

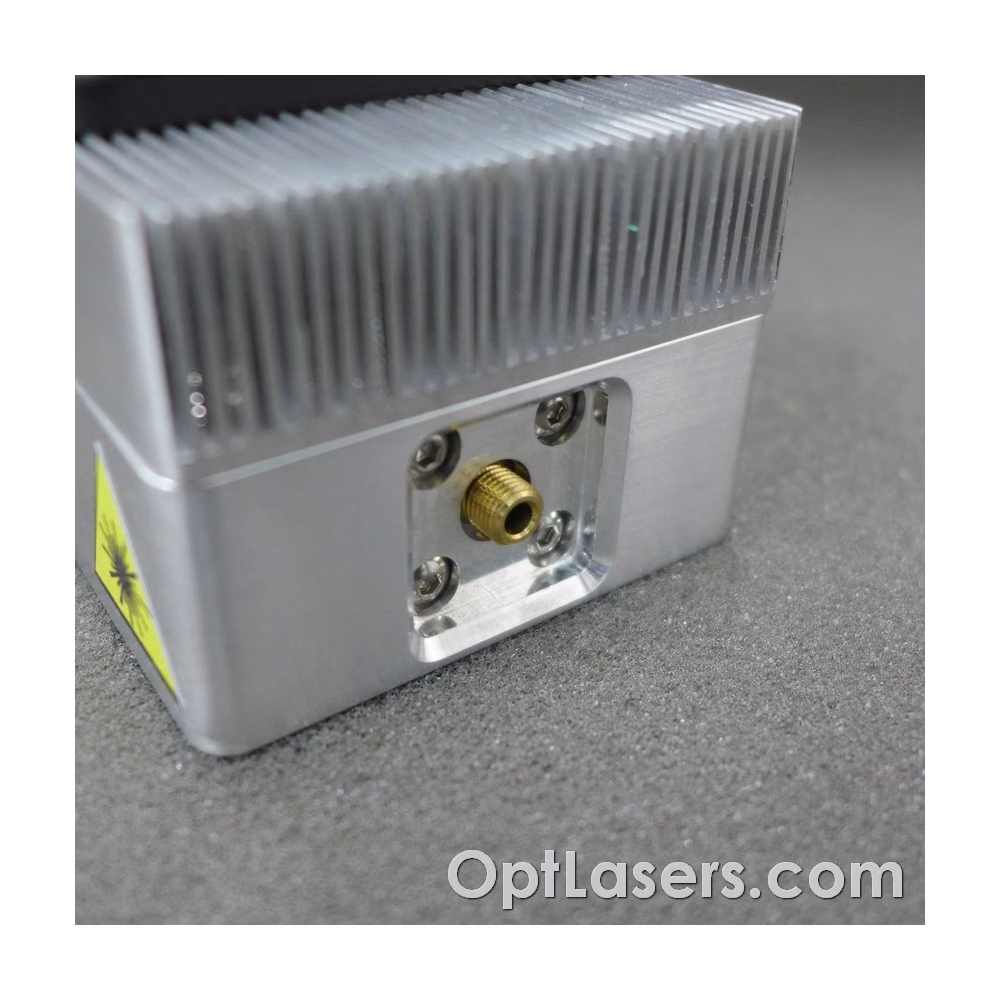

G520-800 es el módulo láser verde acoplado a fibra de 800 mW con una longitud de onda de 520 nm. El dispositivo permite la conexión de una fibra de 100 µm y 0,22 NA.
Disponible por pedido bajo solicitud
Descripción del producto
Acerca del Módulo Láser de Fibra G520-800

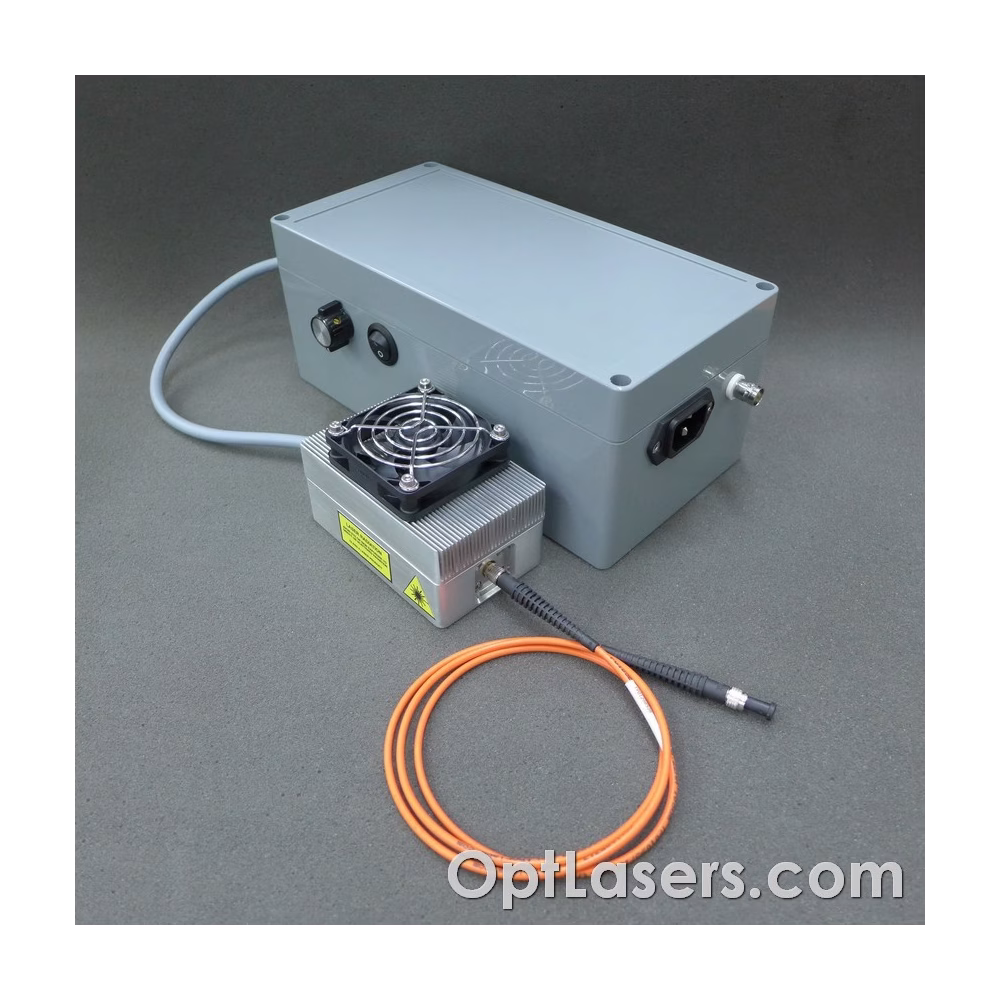

Módulo láser verde acoplado a fibra de 800 mW con una longitud de onda de 520 nm. El dispositivo fue diseñado para utilizarse con fibra de 100 µm y 0,22 NA.
La fibra no está incluida.
El microcontrolador que gobierna el módulo láser es responsable tanto del arranque suave del diodo láser como de la regulación de la temperatura mediante el uso de un termopar. Además, en caso de que no se garantice una adecuada disipación térmica del módulo, el sistema protege el diodo contra el sobrecalentamiento, y cuando la temperatura del diodo supera los 40 grados Celsius, impide el flujo adicional de corriente a través del diodo y entra en modo de alarma.
Con una parte analógica separada en la fuente de alimentación del diodo láser, el láser puede modular el haz de acuerdo con la señal de entrada analógica (0 - 5 V) incluso a frecuencias de hasta 100 kHz.

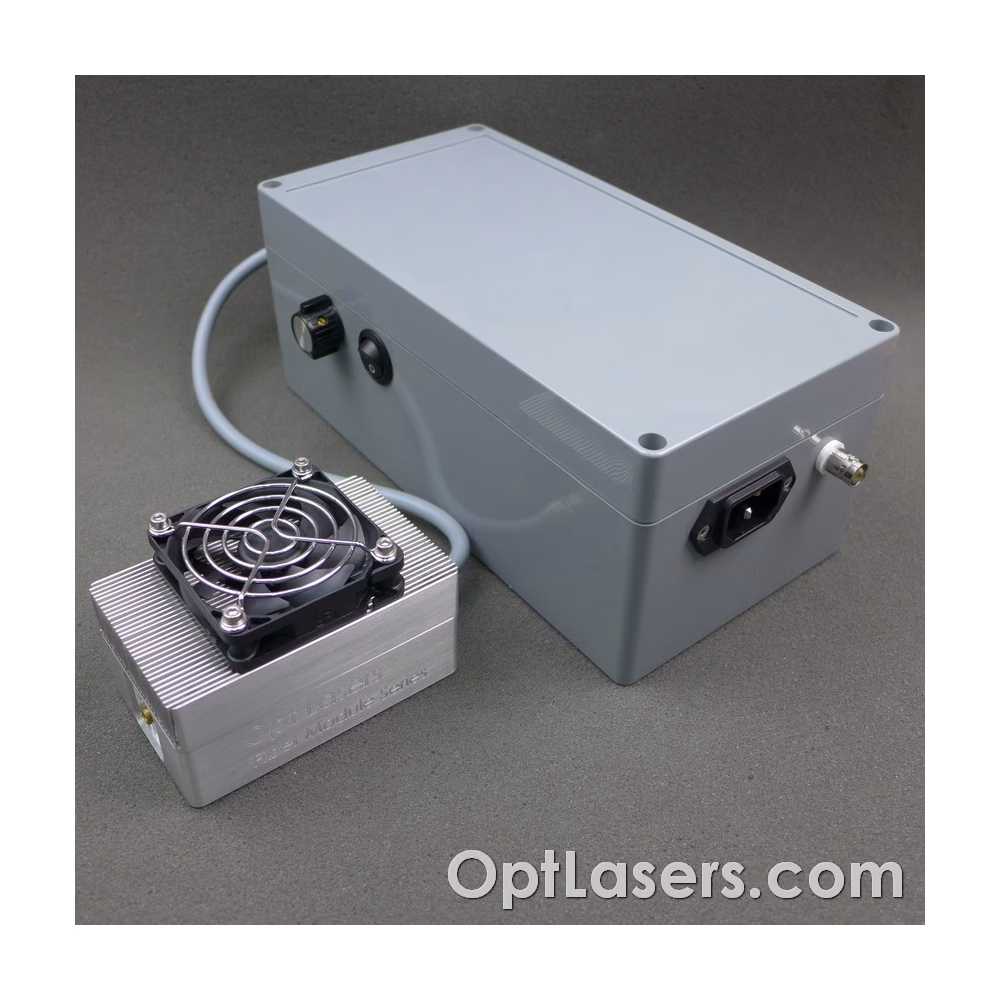

Este dispositivo contiene la unidad de fuente de alimentación. La PSU y la unidad de control están integradas en la carcasa. Gracias a esta solución el módulo láser puede ser alimentado directamente desde la red eléctrica de CA. La señal de modulación puede conectarse por el usuario utilizando el conector BNC. También incluye un potenciómetro que permite ajustar la amplitud de la señal de modulación de entrada y un interruptor general de encendido/apagado.

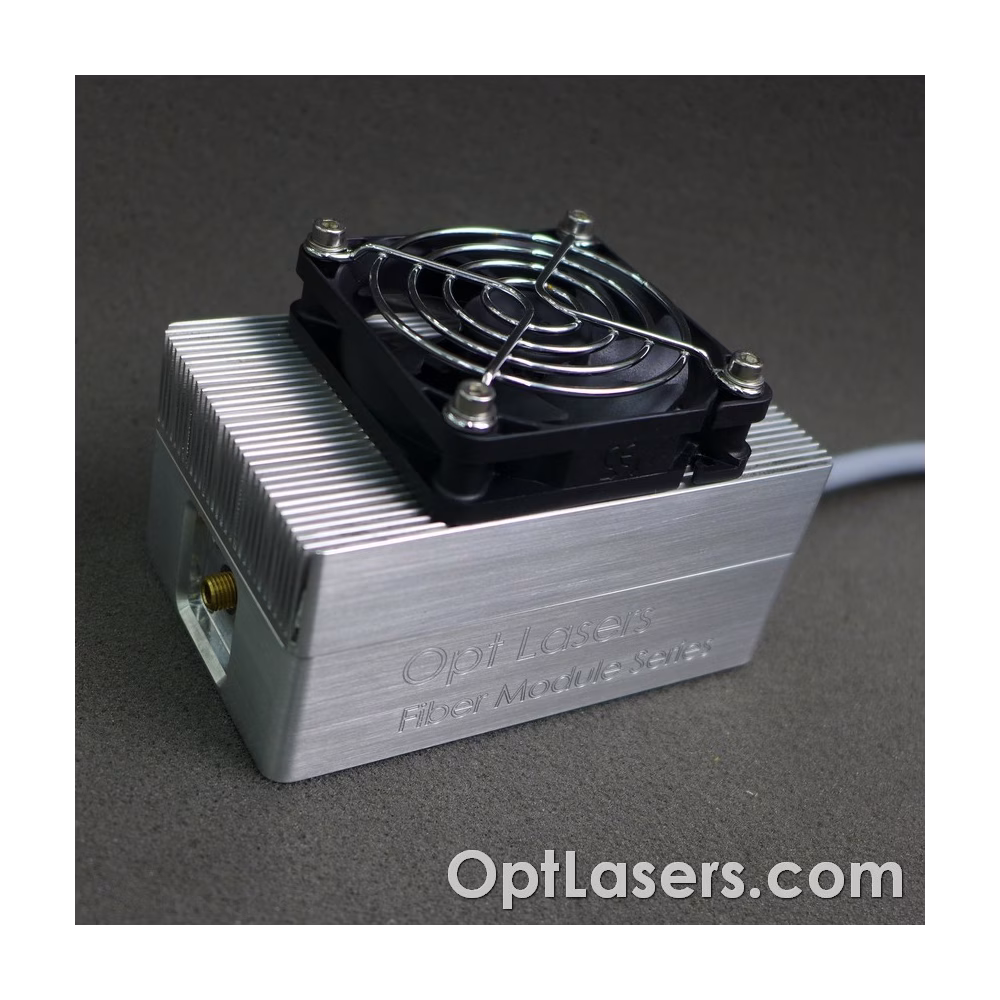

El diodo junto con todo el sistema óptico está montado en una carcasa con radiador que es enfriada por un ventilador. Gracias a esto, el módulo puede operar sin enfriamiento adicional.
Protección
Este módulo cuenta con un sistema de protección térmica que protege el diodo láser contra el sobrecalentamiento.
La entrada analógica está protegida por un diodo Zener 5V1 en caso de que se aplique un voltaje superior a 5 V. No obstante, esta entrada no debe ser utilizada con tensiones más altas.
La salida del controlador está protegida por un diodo Schottky que impide la aparición de voltaje inverso.
DIÁMETRO DEL NÚCLEO DE LA FIBRA 100 µm
