Волоконный лазерный модуль G520-800

О волоконном лазерном модуле G520-800

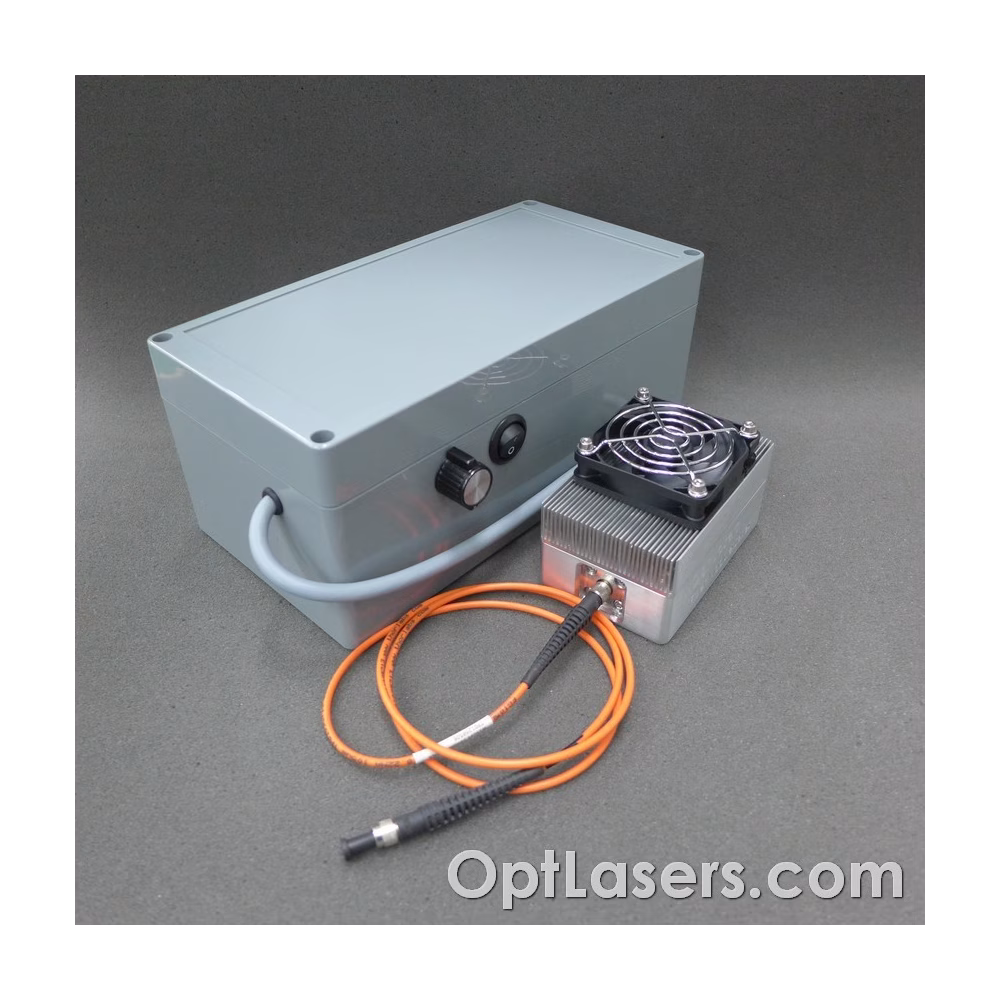

Волоконно-оптический зелёный лазерный модуль мощностью 800 мВт с длиной волны 520 нм. Устройство разработано для использования с волокном диаметром 100 мкм и числовой апертурой 0,22.

Волокно не входит в комплект.

Микроконтроллер, управляющий лазерным модулем, отвечает как за мягкий старт лазерного диода, так и за регулирование температуры с помощью термопары. Кроме того, в случае недостаточного теплоотвода от модуля система защищает диод от перегрева, а при превышении температуры диода 40 градусов Цельсия блокирует дальнейшее протекание тока через диод и переходит в аварийный режим.

Благодаря отдельной аналоговой части блока питания лазерного диода, лазер может модулировать луч в соответствии с аналоговым входным сигналом (0 - 5 В) даже на частоте до 100 кГц.

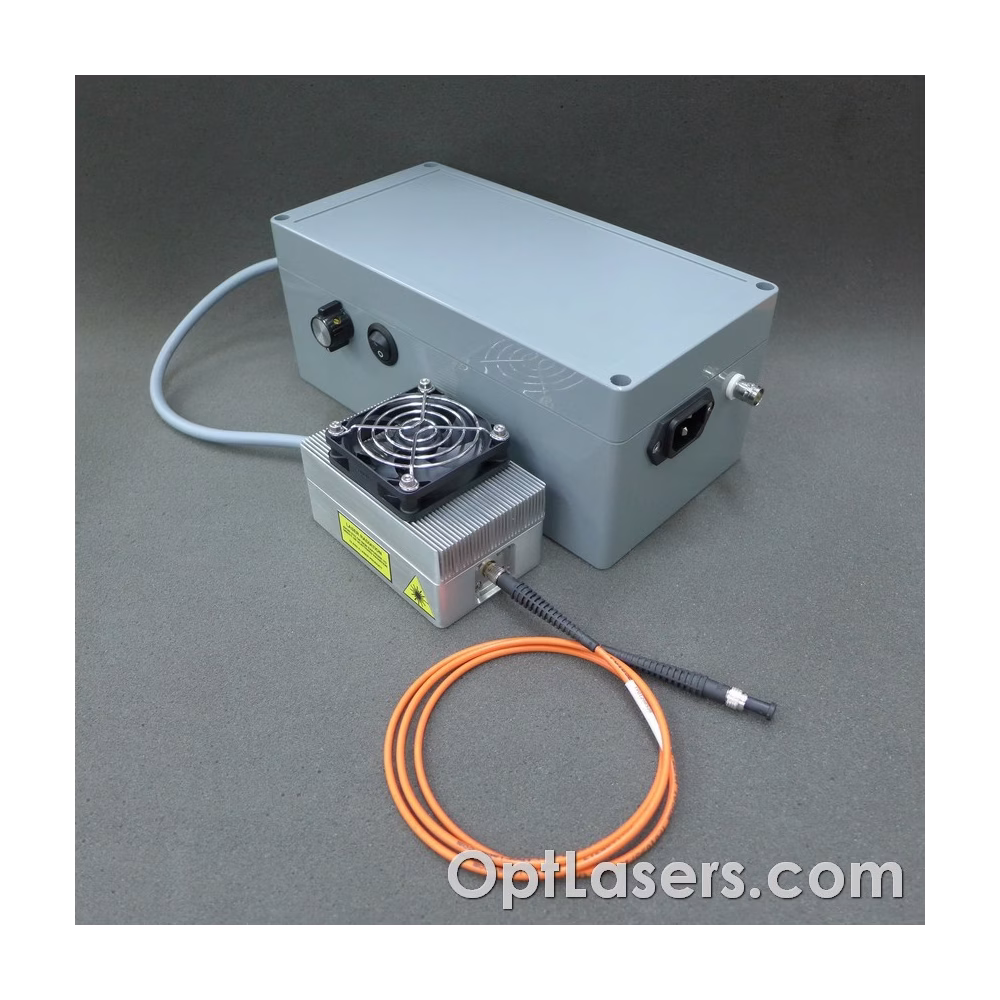

Данное устройство содержит блок питания. Блок питания и драйвер объединены в корпусе. Благодаря этому решению лазерный модуль может питаться от сетевой розетки переменного тока. Сигнал модуляции пользователь может подключить через разъем BNC. Также имеется потенциометр, позволяющий регулировать амплитуду входного сигнала модуляции, и переключатель включения/выключения питания.

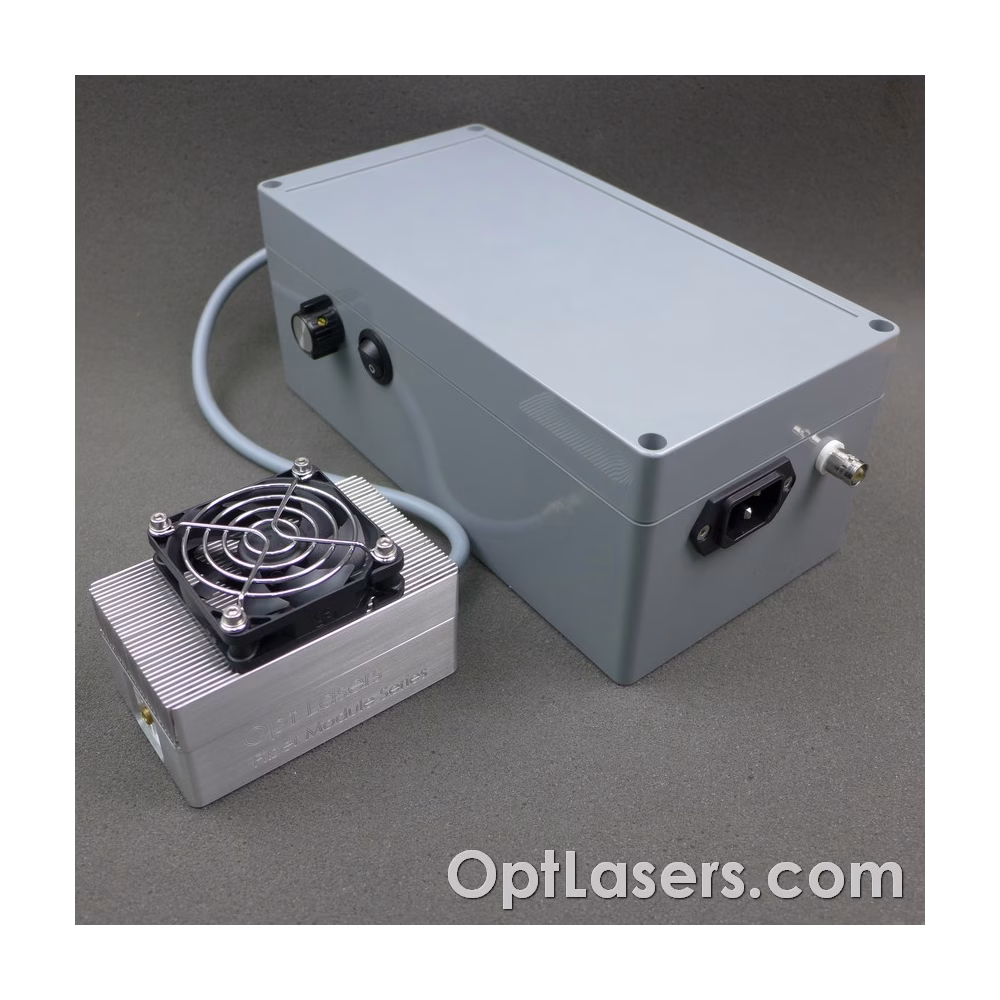

Диод вместе со всей оптической системой установлен в корпусе с радиатором, который охлаждается вентилятором. Благодаря этому модуль может работать без дополнительного охлаждения.

Защита

Данный модуль оснащен системой термической защиты, предотвращающей перегрев лазерного диода.

Аналоговый вход защищён с помощью стабилитрона 5V1 на случай появления напряжения выше 5 В. Несмотря на это, этот вход не должен использоваться с повышенным напряжением.

Выход драйвера защищён диодом Шоттки, предотвращающим появление обратного напряжения.

Сердцевина волокна FIBER — диаметр 100 мкм
