G520-800 Влакнест лазерен модул

За модула G520-800 с оптично влакно

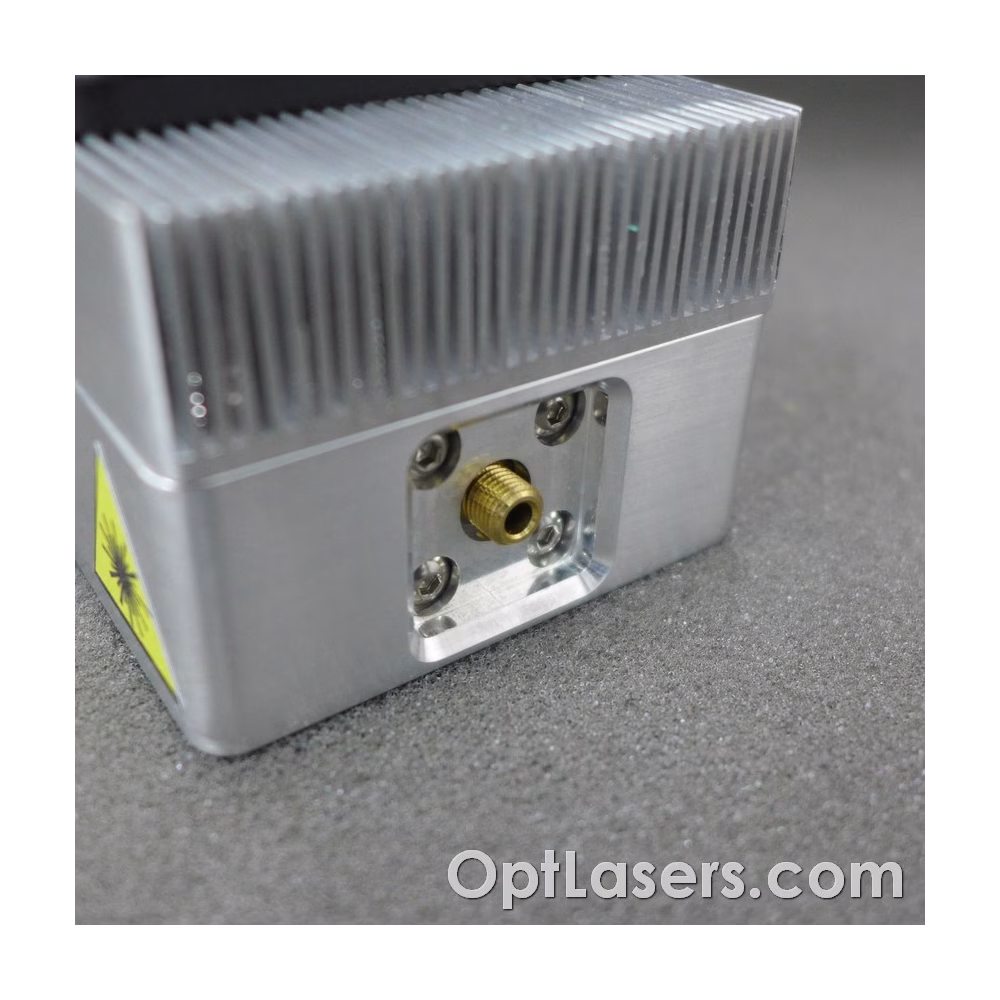

Модул с влакнесто-куплиран зелен лазер с мощност 800 mW и дължина на вълната 520 nm. Устройството е предназначено за работа с влакно 100 μm 0.22 NA.

Влакното не е включено.

Микроконтролерът, управляващ лазерния модул, отговаря както за мекото стартиране на лазерния диод, така и за регулирането на температурата чрез термодвойка. Освен това, при недостатъчно отвеждане на топлината от модула, системата предпазва диода от прегряване, а когато температурата на диода надвиши 40 градуса по Целзий, предотвратява последващ поток на ток през диода и преминава в алармен режим.

Чрез отделен аналогов сегмент на захранването на лазерния диод, лазерът може да модулира лъча в съответствие с аналогов входен сигнал (0 - 5 V) дори при честоти до 100 kHz.

Това устройство съдържа захранващ блок. PSU и управляващият блок са интегрирани в корпуса. Благодарение на това решение, лазерният модул може да се захранва директно от променливотоков контакт. Модулационният сигнал може да се свърже от потребителя чрез BNC конектор. Също така има потенциометър, който позволява настройка на амплитудата на входния модулационен сигнал и бутони за включване/изключване на захранването.

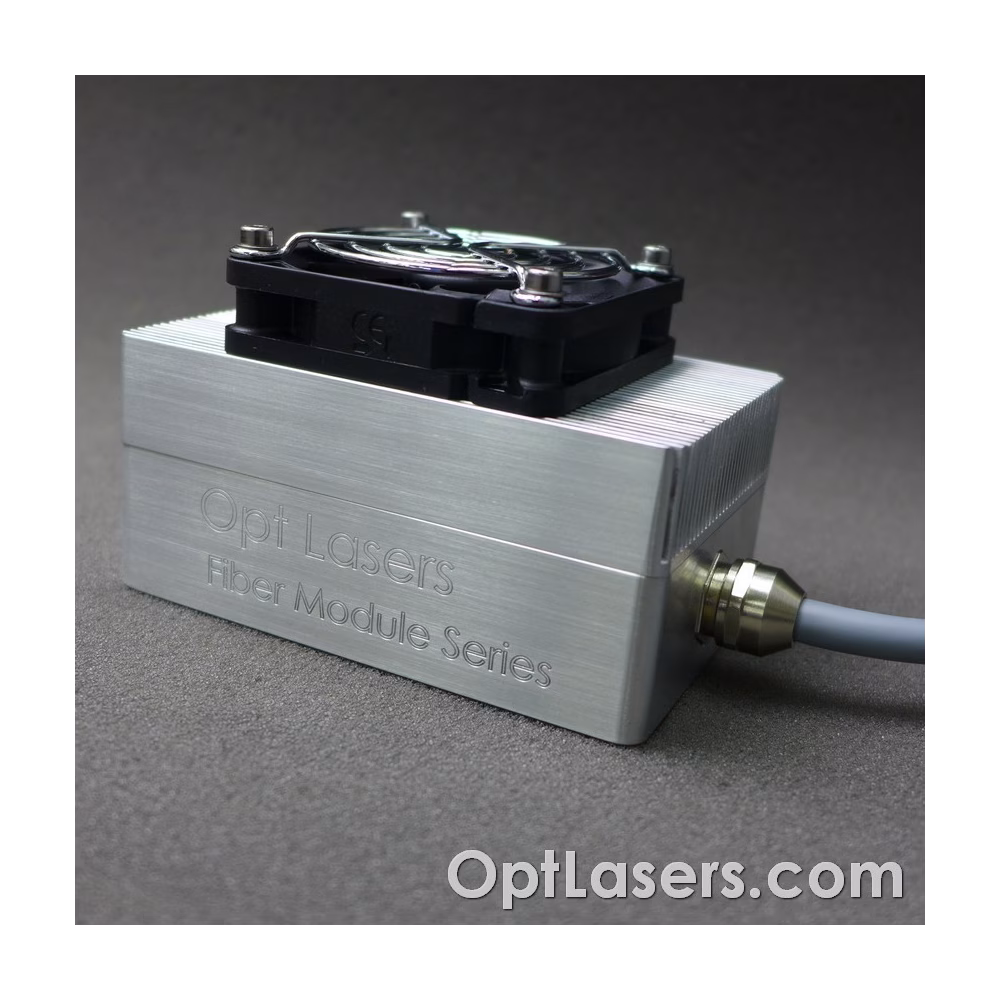

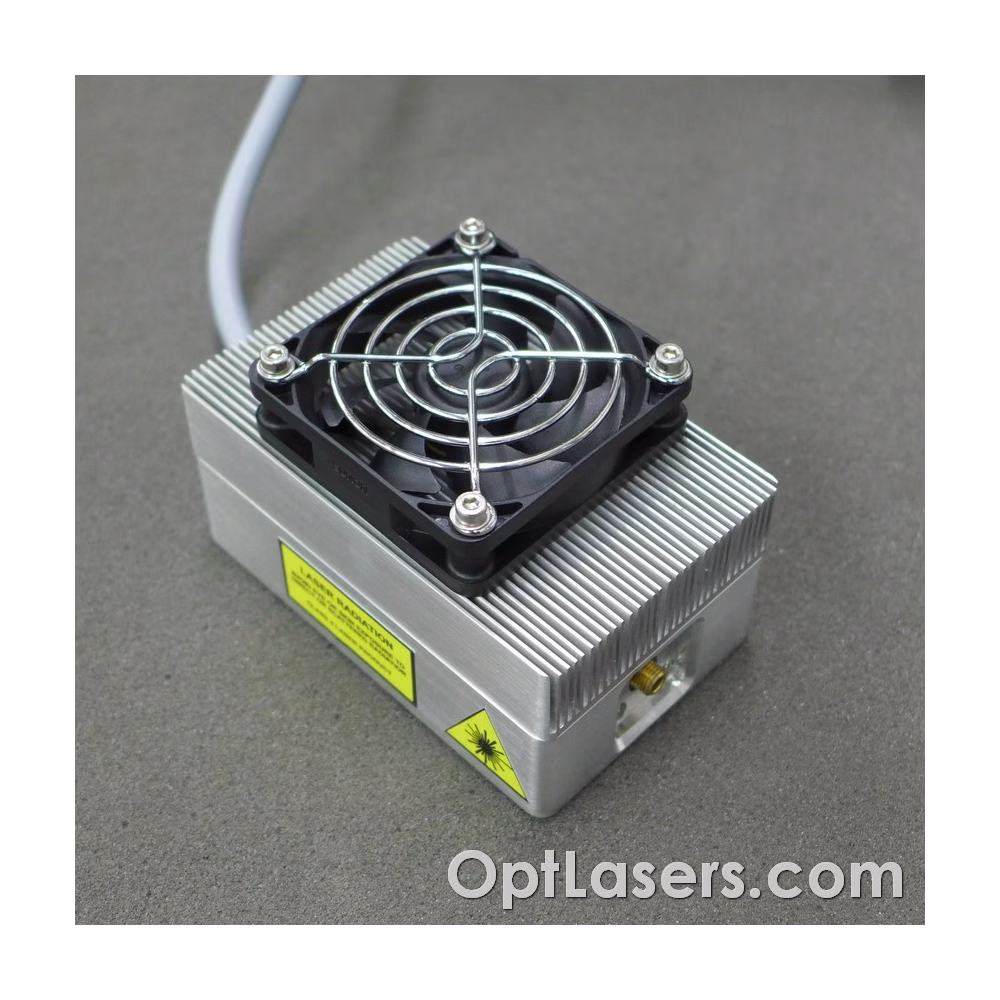

Диодът заедно с цялата оптична система е монтиран в корпус с радиатор, който се охлажда с вентилатор. Благодарение на това, модулът може да работи без допълнително охлаждане.

Защита

Този модул разполага с термична защита за предпазване на лазерния диод от прегряване.

Аналоговият вход е защитен с 5V1 ценеров диод в случай, че се появи напрежение по-високо от 5 V. Независимо от това, този вход не трябва да се използва с по-високи напрежения.

Изходът на драйвера е защитен с Шотки диод, който не допуска поява на обратно напрежение.

Ядро на влакното 100 μm
