G520-800 Fiberlasermodul
G520-800 er et fiberkoblet 800 mW grønt lasermodul med en bølgelængde på 520 nm. Enheden gør det muligt at tilkoble 100 um 0,22 NA fiber.
Tilgængelig på forespørgsel
Produktbeskrivelse
Om G520-800 Fiberlasermodulet
Fiberkoblet 800 mW grønt lasermodul med en bølgelængde på 520 nm. Enheden er designet til anvendelse med 100 um 0,22 NA fiber.
Fiber medfølger ikke.
Mikrocontrolleren, der styrer lasermodulet, er ansvarlig for både blød opstart af laserdiode og temperaturregulering ved hjælp af et termoelement. Desuden beskytter systemet dioden mod overophedning, hvis tilstrækkelig varmeafledning ikke sikres; når diodens temperatur overskrider 40 grader Celsius forhindres yderligere strømtilførsel gennem dioden, og systemet går i alarmtilstand.
Med en separat analog del til laserdiode-strømforsyningen kan laseren modulere strålen i overensstemmelse med det analoge indgangssignal (0 - 5 V), selv ved en frekvens på op til 100 kHz.

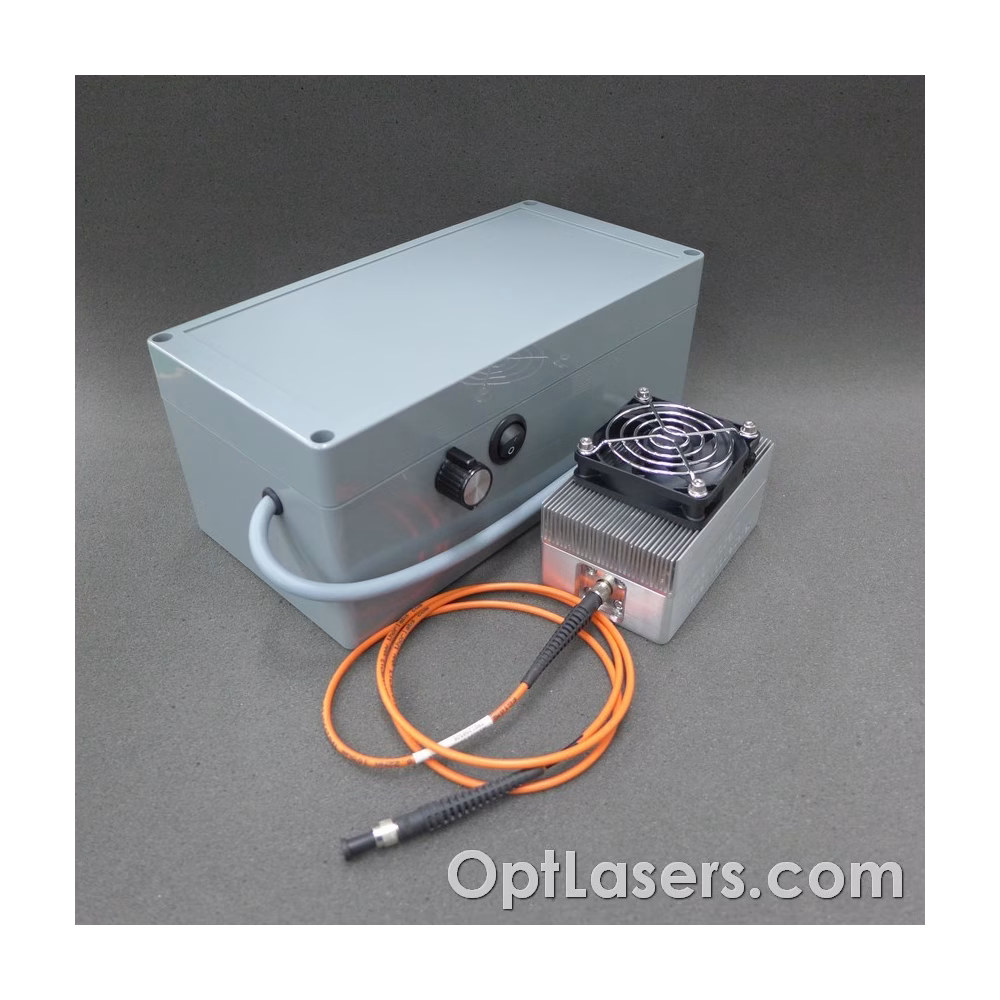

Denne enhed indeholder strømforsyningsenhed. PSU og driverenhed er integreret i kabinettet. Takket være denne løsning kan lasermodulet forsynes direkte fra en AC-stikkontakt. Modulationssignalet kan tilsluttes af brugeren med BNC-stik. Der er også et potentiometer, som gør det muligt at justere amplituden af indgangens modulationssignal samt en tænd/sluk-knap.

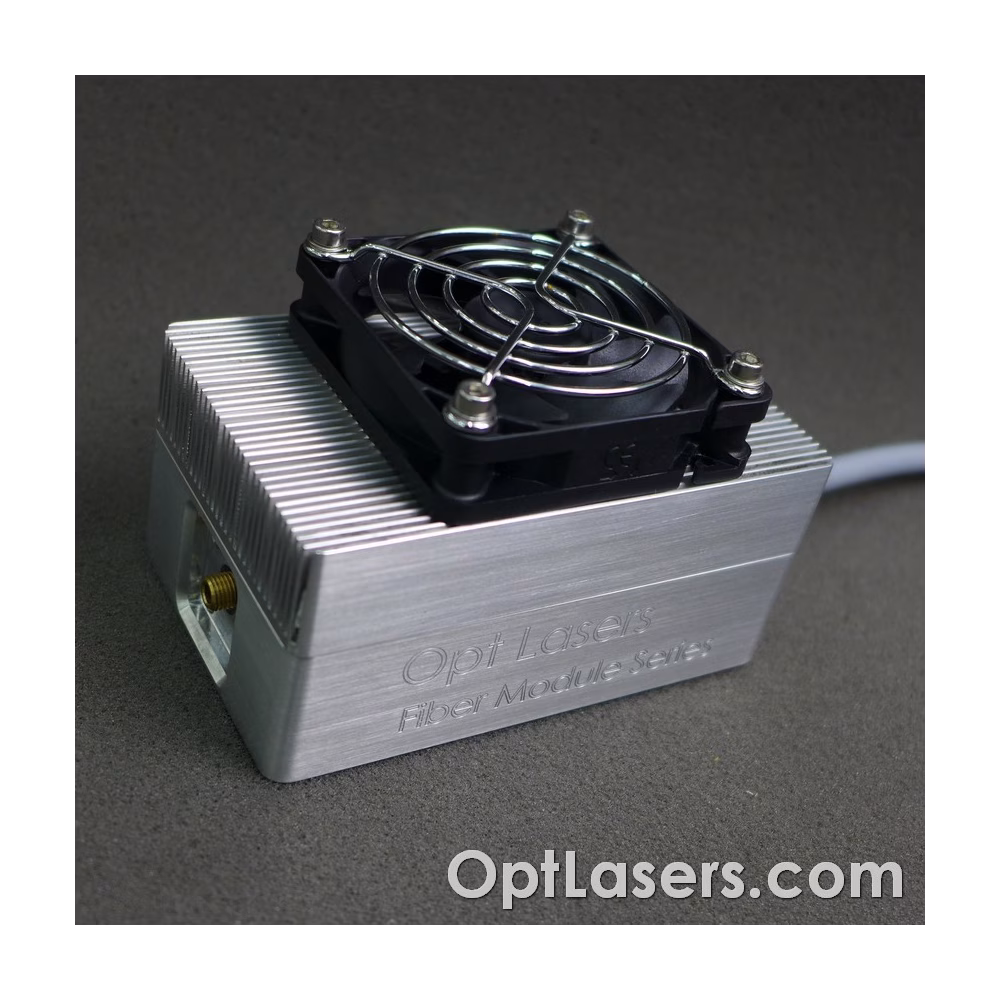

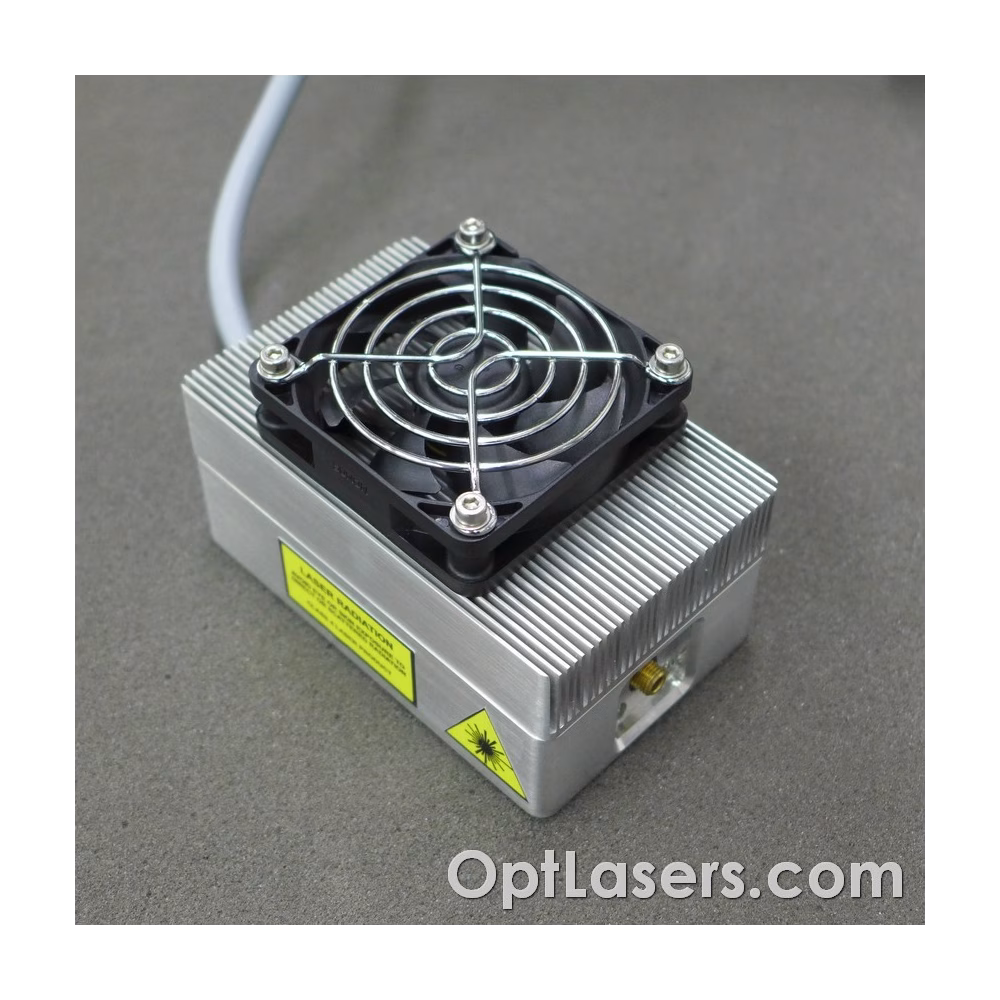

Dioden sammen med det optiske system er monteret i et hus med køler, som afkøles af en ventilator. Dette muliggør drift uden yderligere køling.
Beskyttelse
Denne modul har et termisk beskyttelsessystem, som beskytter laserdiode mod overophedning.
Det analoge input er beskyttet af en 5V1 Zener-diode i tilfælde af, at der optræder spænding højere end 5 V. Inputtet må dog ikke benyttes med spændinger over denne grænse.
Driverens output er beskyttet af en Schottky-diode, som forhindrer omvendt spænding.
FIBER kernediameter 100 um
