Modulo Laser a Fibra G520-800

Informazioni sul modulo laser a fibra G520-800

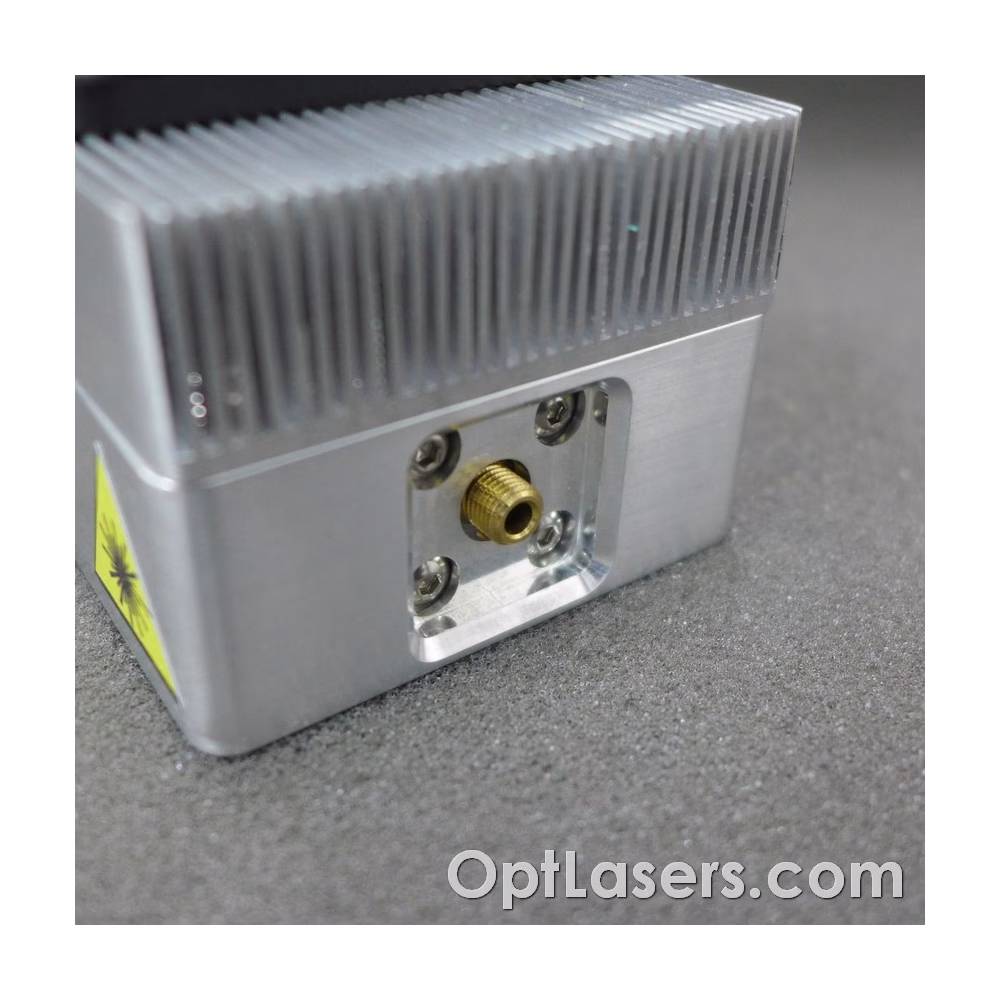

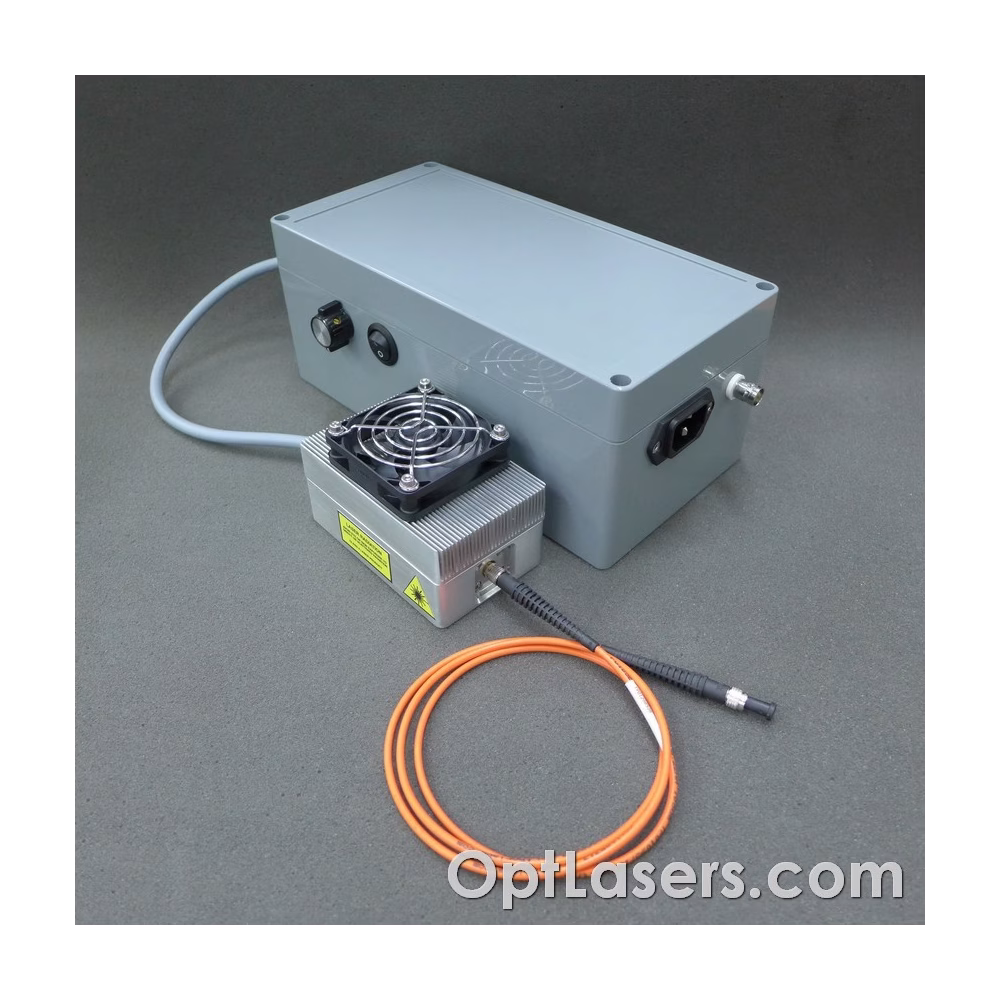

Modulo laser verde accoppiato in fibra da 800 mW con una lunghezza d’onda di 520 nm. Il dispositivo è stato progettato per l’uso con fibra da 100 μm 0,22 NA.

La fibra non è inclusa.

Il microcontrollore che pilota il modulo laser è responsabile sia dell’avvio graduale della diodo laser che della regolazione della temperatura tramite termocoppia. Inoltre, qualora non venga garantita un’adeguata dissipazione del calore del modulo, il sistema protegge il diodo dal surriscaldamento e, quando la temperatura del diodo supera i 40 gradi Celsius, impedisce ulteriore passaggio di corrente attraverso il diodo e attiva la modalità di allarme.

Con una sezione analogica separata nell’alimentazione della diodo laser, il fascio può essere modulato conformemente al segnale di ingresso analogico (0 - 5 V) fino a una frequenza massima di 100 kHz.

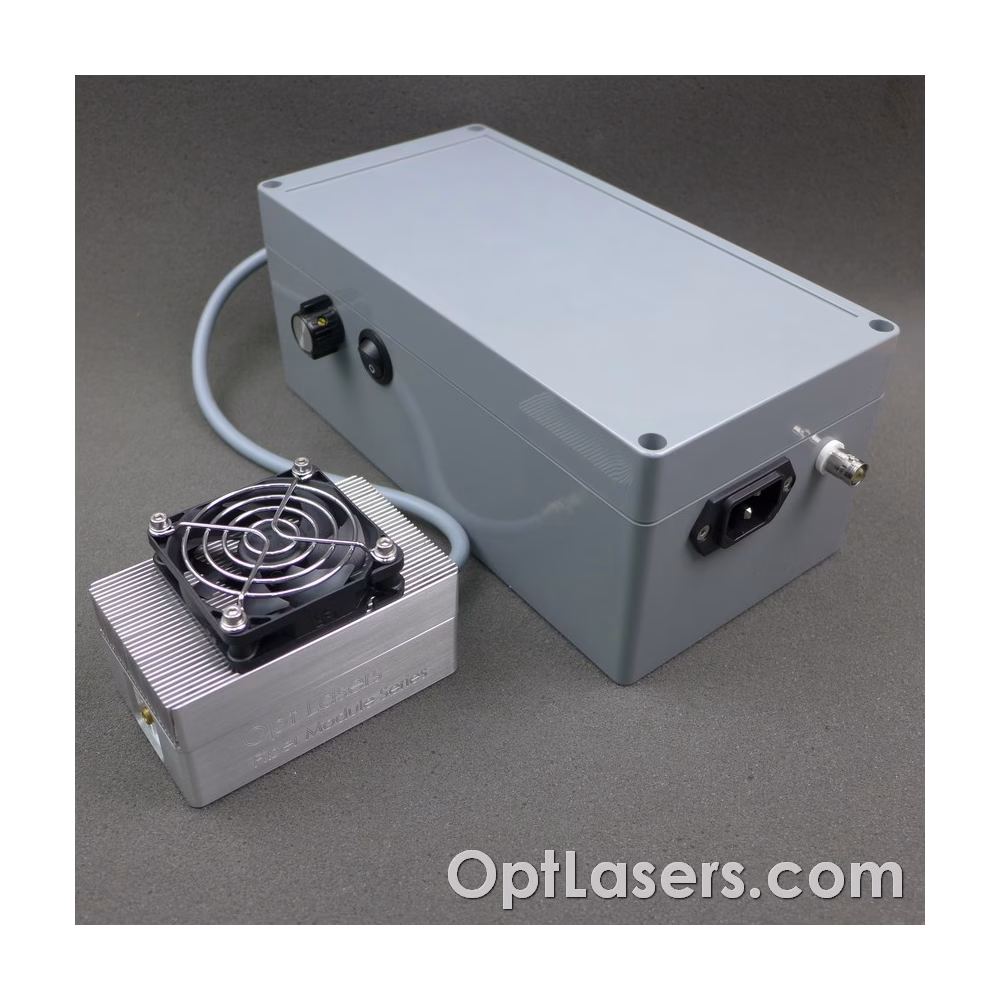

Questo dispositivo include l’unità di alimentazione. L’alimentatore e il driver sono integrati all’interno del corpo. Grazie a questa soluzione il modulo laser può essere alimentato direttamente dalla presa AC. Il segnale di modulazione può essere collegato tramite connettore BNC dall’utente. È presente anche un potenziometro che permette la regolazione dell’ampiezza del segnale di modulazione in ingresso e l’interruttore on/off di alimentazione.

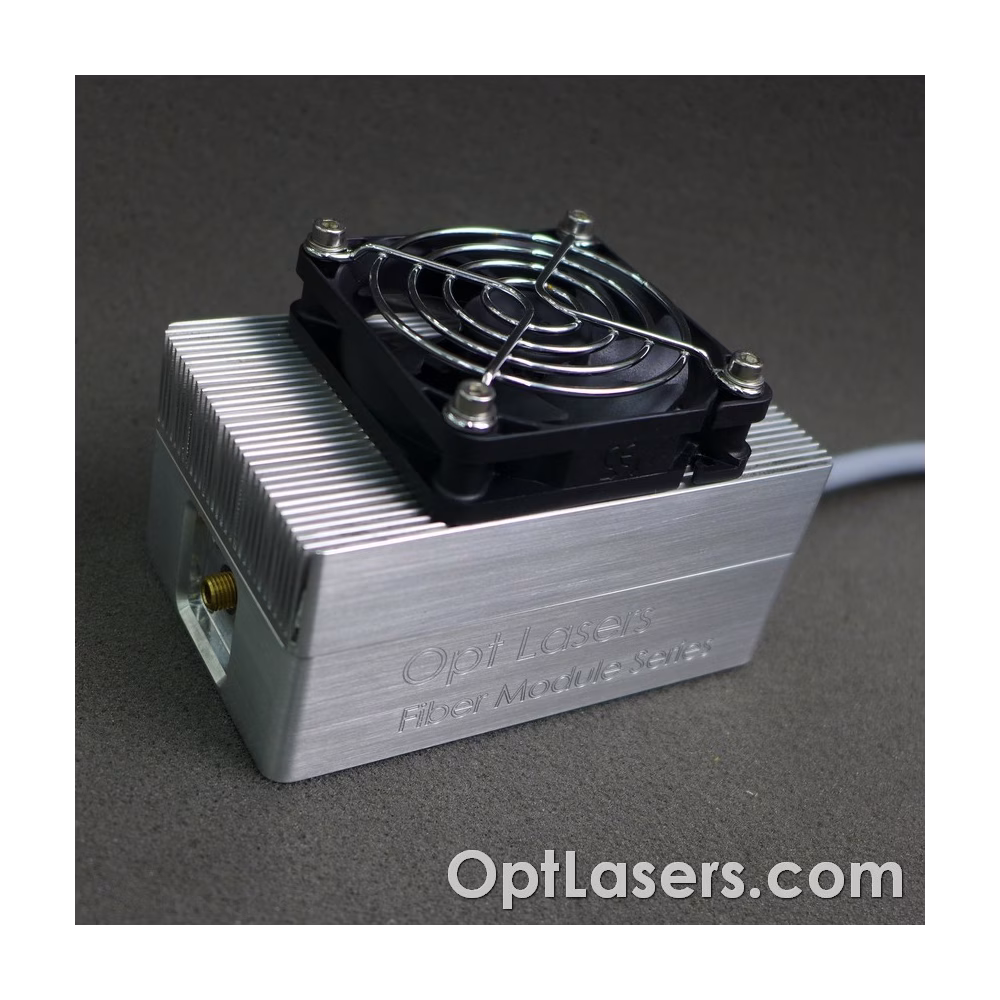

Il diodo, insieme all’intero sistema ottico, è montato in un alloggiamento con radiatore, raffreddato da una ventola. In questo modo, il modulo può funzionare senza ulteriore raffreddamento.

Protezione

Questo modulo dispone di un sistema di protezione termica che salvaguarda il diodo laser dal surriscaldamento.

L’ingresso analogico è protetto da un diodo Zener 5V1 qualora si presenti una tensione superiore a 5 V. Tuttavia, questo ingresso non dovrebbe essere utilizzato con tensioni superiori.

L’uscita del driver è protetta da un diodo Schottky, che impedisce l’insorgere di tensioni inverse.

Diametro del nucleo della FIBRA 100 μm
