Modul Laser cu Fibră G520-800

Despre Modulul Laser cu Fibră G520-800

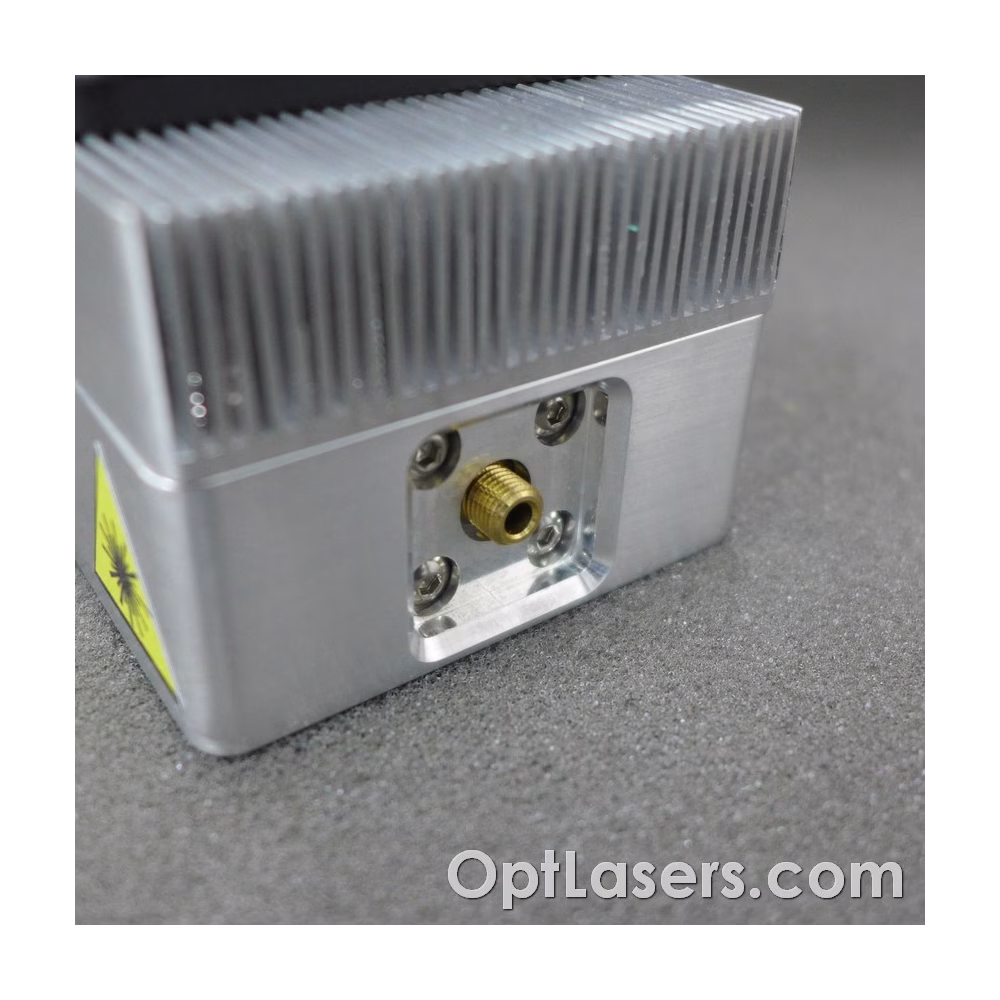

Modul laser verde cu fibră, cu o putere de ieșire de 800 mW și lungime de undă de 520 nm. Dispozitivul a fost proiectat pentru a fi utilizat cu fibră de 100 µm și NA 0,22.

Fibra nu este inclusă.

Microcontrolerul care comanda modulul laser asigură atât pornirea progresivă a diodei laser, cât și reglarea temperaturii prin intermediul unui termocuplu. În plus, în caz de disipare insuficientă a căldurii modulului, sistemul protejează dioda împotriva supraîncălzirii, iar dacă temperatura acesteia depășește 40 de grade Celsius, sistemul întrerupe curentul și activează modul de alarmă.

Datorită părții analogice separate a sursei de alimentare a diodei laser, dispozitivul permite modularea fasciculului în conformitate cu semnalul analogic de intrare (0 - 5 V), chiar și la o frecvență de până la 100 kHz.

Acest dispozitiv integrează unitatea de alimentare. PSU-ul și unitatea de comandă sunt integrate în aceeași carcasă. Datorită acestei soluții, modulul laser poate fi alimentat direct de la o priză de curent alternativ. Semnalul de modulație poate fi conectat de utilizator prin conectorul BNC. Este inclus și un potențiometru pentru ajustarea amplitudinii semnalului de modulație la intrare, precum și un întrerupător general de pornire/oprire.

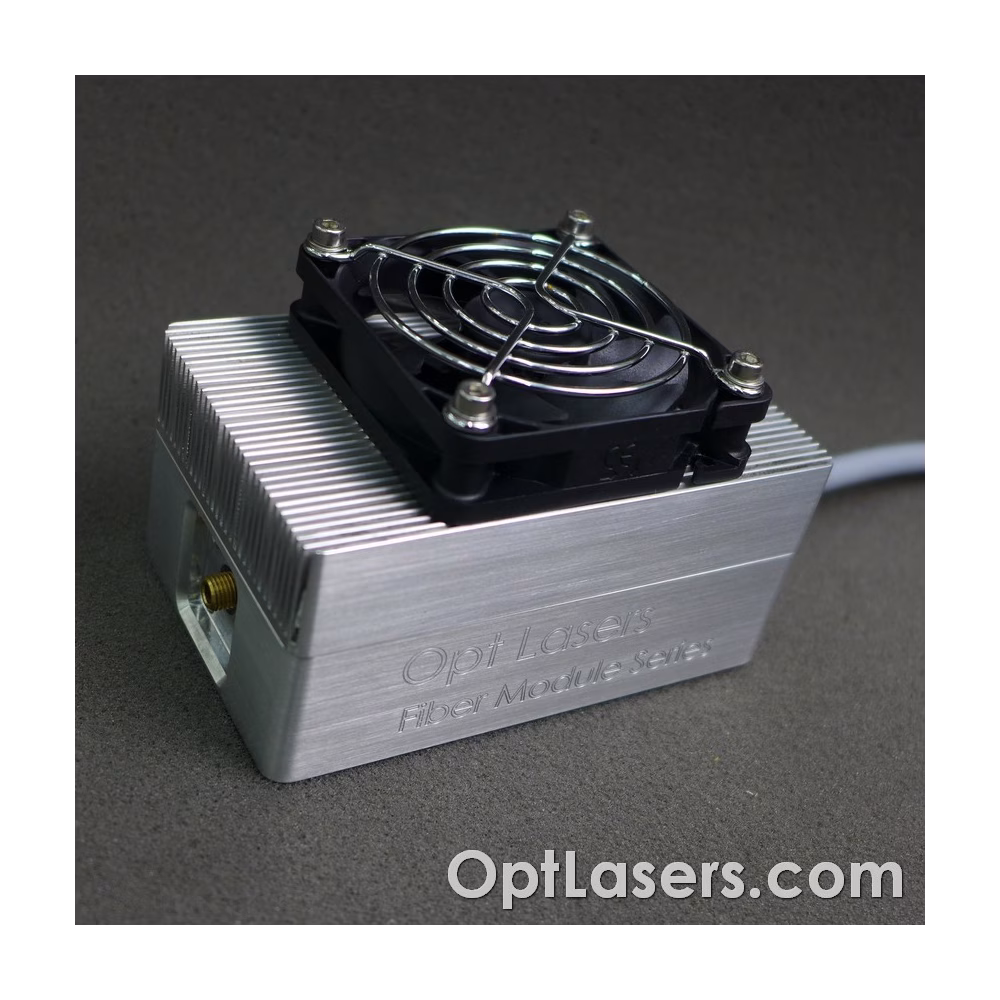

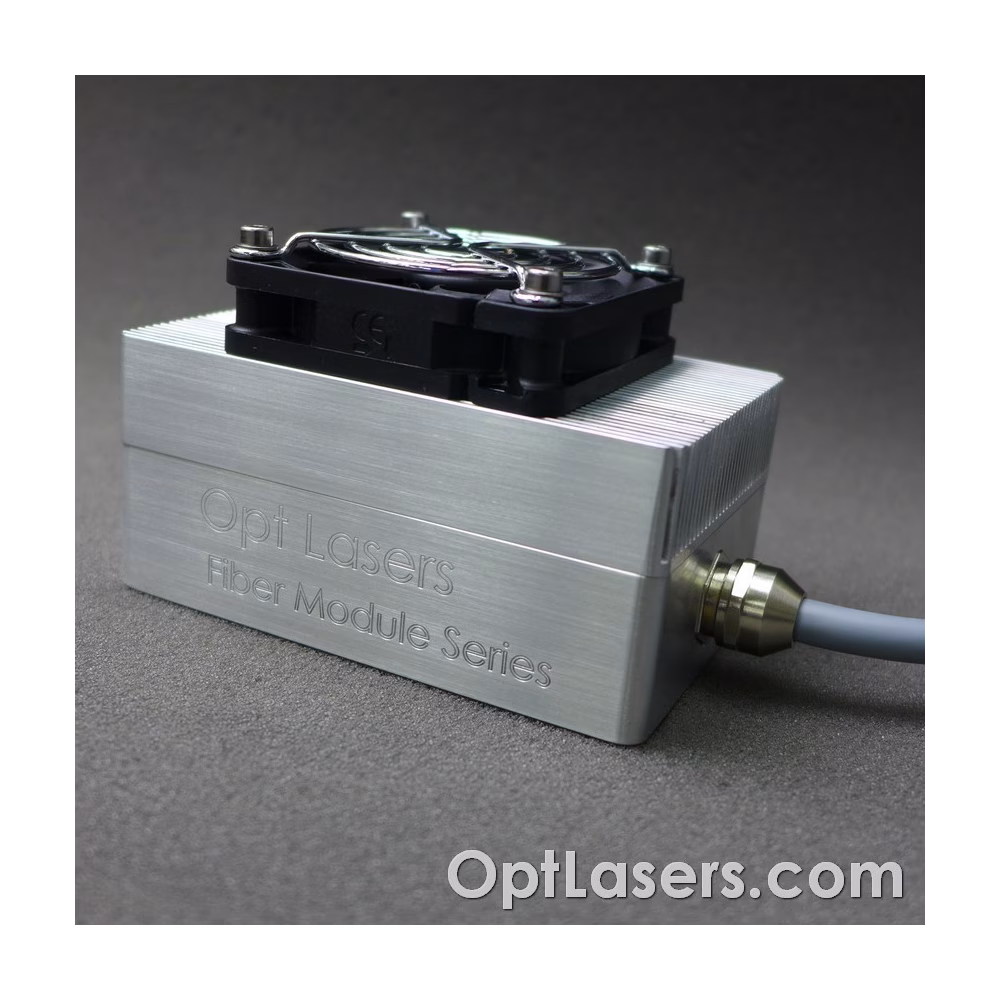

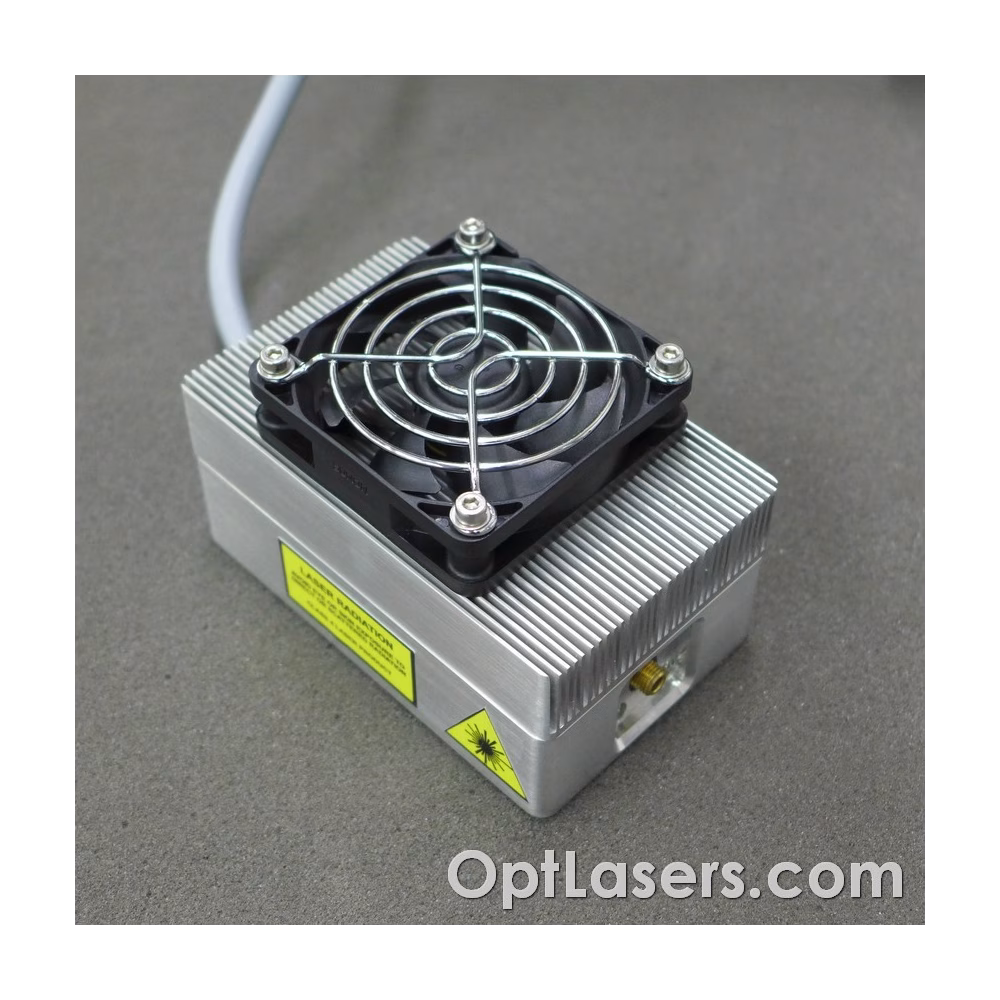

Dioda împreună cu întregul sistem optic sunt montate într-o carcasă cu radiator, acesta fiind răcit prin ventilator. Datorită acestei configurații, modulul poate funcționa fără răcire suplimentară.

Protecție

Acest modul dispune de un sistem de protecție termică ce previne supraîncălzirea diodei laser.

Intrarea analogică este protejată cu o diodă Zener 5V1 pentru a preveni depășirea tensiunii de 5 V. Cu toate acestea, această intrare nu trebuie folosită cu tensiuni mai mari de 5 V.

Ieșirea driverului este protejată cu o diodă Schottky, care nu permite apariția tensiunilor inverse.

Nucleul fibrei OPTICE 100 µm
