Módulo de Laser de Fibra G520-800

Sobre o Módulo de Laser de Fibra G520-800

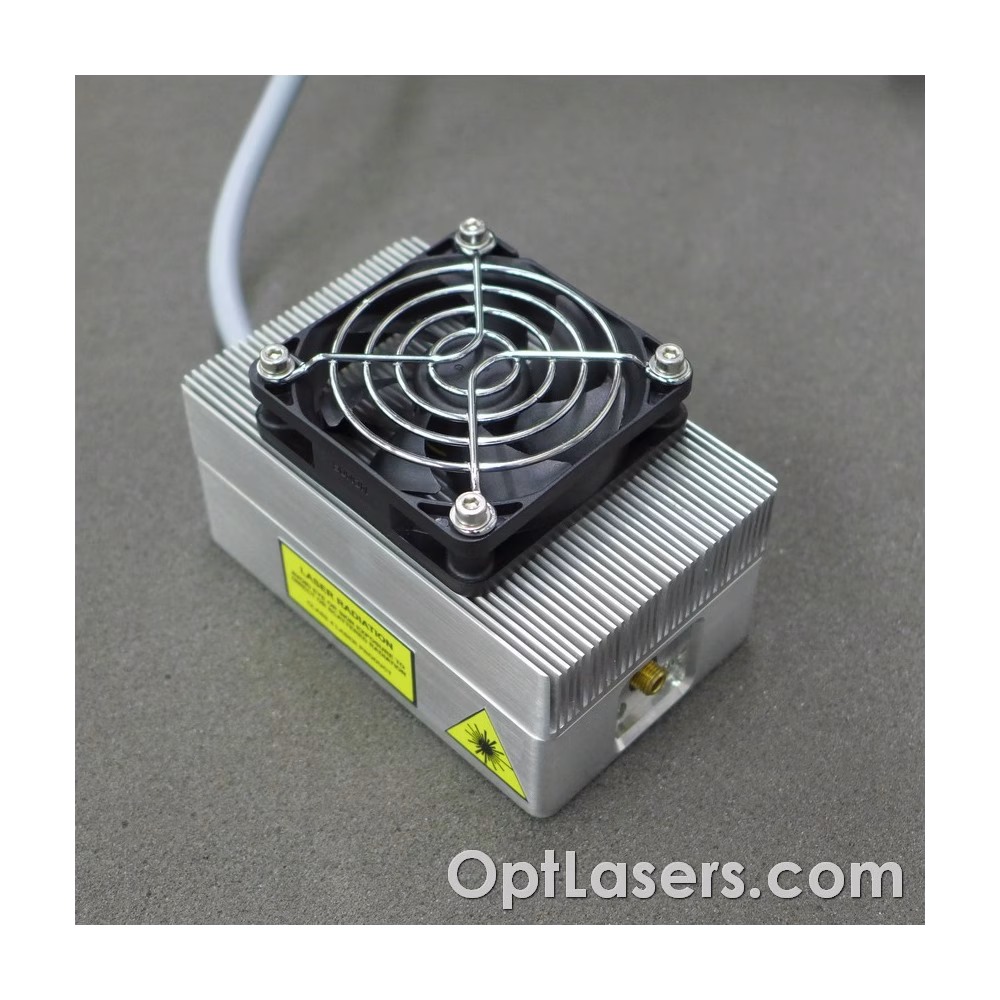

Módulo de laser verde acoplado à fibra óptica de 800 mW, com comprimento de onda de 520 nm. O dispositivo foi projetado para utilização com fibra óptica de 100 µm e NA 0,22.

Fibra não incluída.

O microcontrolador responsável por acionar o módulo laser realiza tanto o soft start do diodo laser quanto a regulação da temperatura por meio de termopar. Ademais, na eventualidade de dissipação térmica insuficiente do módulo, o sistema protege o diodo contra superaquecimento. Quando a temperatura do diodo ultrapassa 40 graus Celsius, o fluxo de corrente é interrompido e o sistema entra em modo de alarme.

Com uma seção analógica separada na fonte de alimentação do diodo laser, é possível modular o feixe conforme o sinal de entrada analógico (0 - 5 V) em frequência de até 100 kHz.

Este dispositivo integra a unidade de alimentação. A fonte de alimentação e a unidade controladora estão integradas no corpo do equipamento. Graças a esta solução, o módulo laser pode ser alimentado diretamente pela rede elétrica AC. O sinal de modulação pode ser conectado pelo usuário através do conector BNC. Também está disponível um potenciômetro para o ajuste da amplitude do sinal de modulação de entrada, além do interruptor liga/desliga.

O diodo e todo o sistema óptico estão montados em um corpo com radiador, resfriado por ventilador. Graças a isso, o módulo pode operar sem necessidade de refrigeração adicional.

Proteção

Este módulo conta com um sistema de proteção térmica que previne o superaquecimento do diodo laser.

A entrada analógica é protegida por um diodo Zener 5V1, caso haja tensão superior a 5 V. Ainda assim, esta entrada não deve ser utilizada com tensões maiores.

A saída do driver é protegida por um diodo Schottky, impedindo a ocorrência de tensão reversa.

Diâmetro do núcleo da FIBRA: 100 µm
