G520-800 száloptikás lézermodul

A G520-800 száloptikás lézermodulról

Száloptikás csatlakozású, 800 mW teljesítményű zöld lézermodul 520 nm hullámhosszal. Az eszközt 100 µm, 0,22 NA optikai szálhoz tervezték.

Az optikai szál nem tartozék.

A lézermodult vezérlő mikrokontroller felelős mind a lézerdióda lágyindításáért, mind a termikus szabályozásért termoelem alkalmazásával. Továbbá, ha a modul megfelelő hőelvezetése nem biztosított, a rendszer megvédi a diódát a túlmelegedéstől, és amennyiben a dióda hőmérséklete meghaladja a 40 Celsius-fokot, megakadályozza a további áramleadást, és riasztási üzemmódba kapcsol.

A lézerdióda tápegységének elkülönített analóg részének köszönhetően a lézer képes a fénysugár modulálására az analóg bemeneti jelnek megfelelően (0–5 V), akár 100 kHz frekvenciáig.

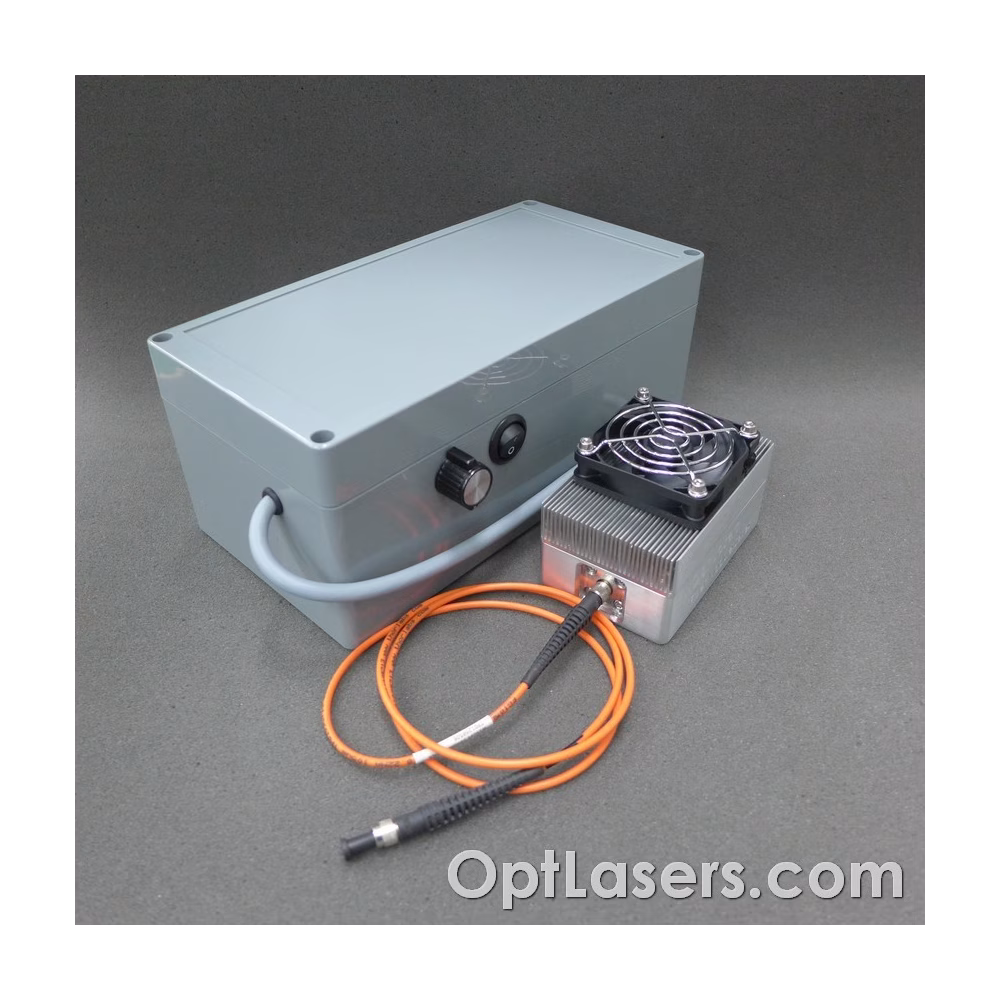

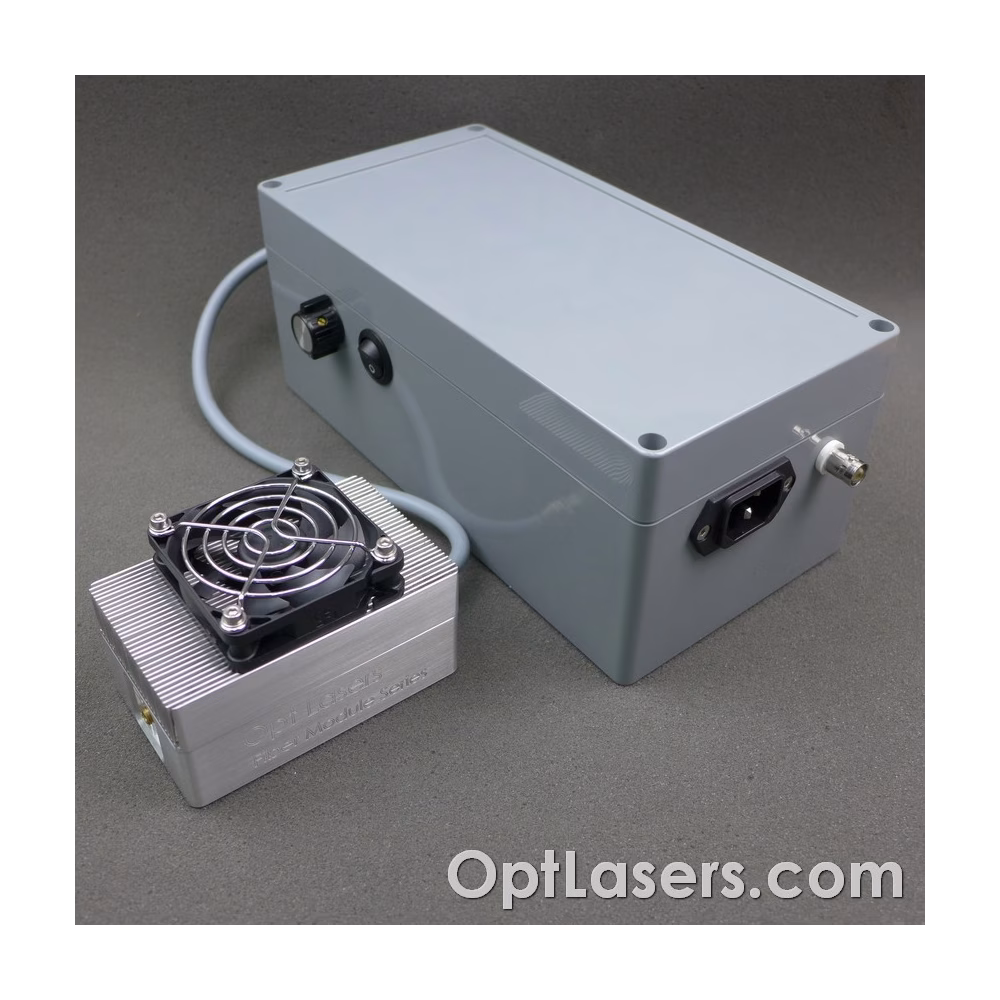

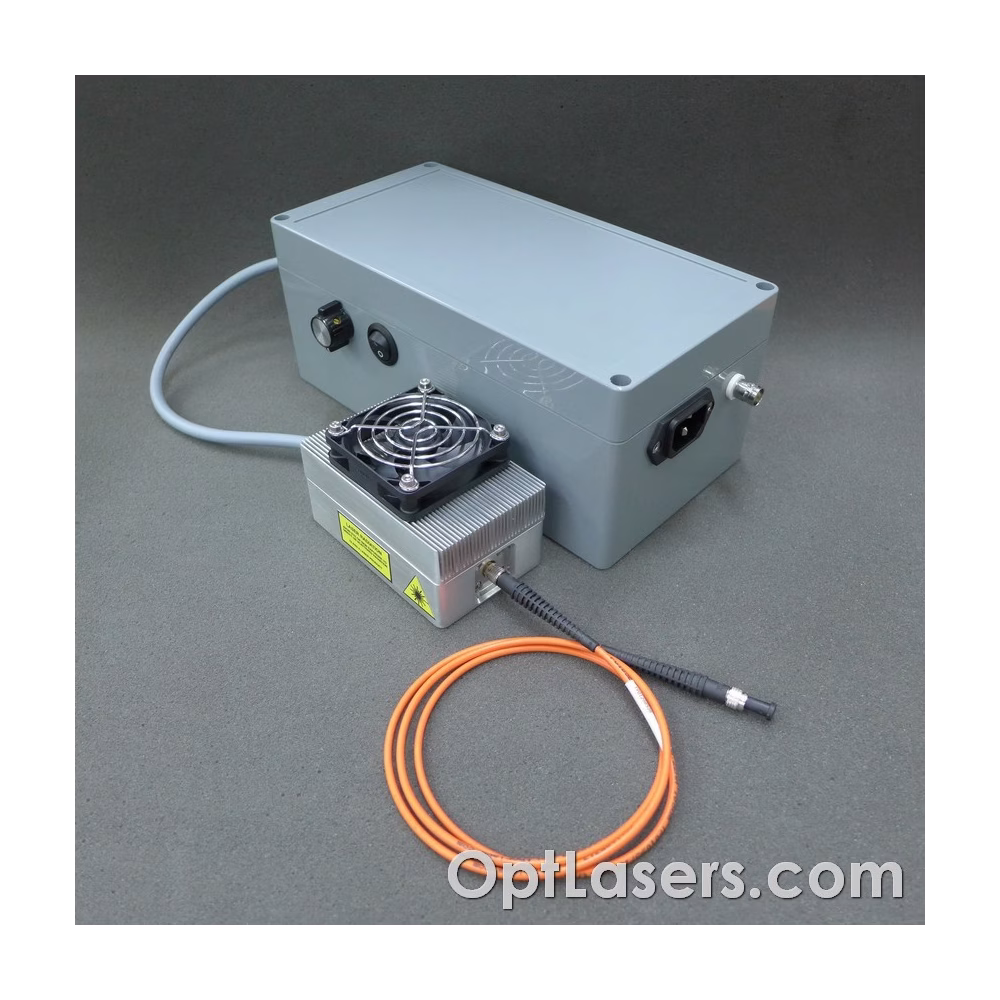

Ez az eszköz tartalmazza a tápegységet. A tápegység és a vezérlőegység együttesen zárt házban helyezkedik el. Ennek a megoldásnak köszönhetően a lézermodul hálózati csatlakozóról is üzemeltethető. A modulációs jelet a felhasználó BNC-csatlakozón keresztül tudja csatlakoztatni. Emellett található egy potenciométer, amely lehetővé teszi a bemeneti modulációs jel amplitúdójának beállítását, valamint a be-/kikapcsoló kapcsoló.

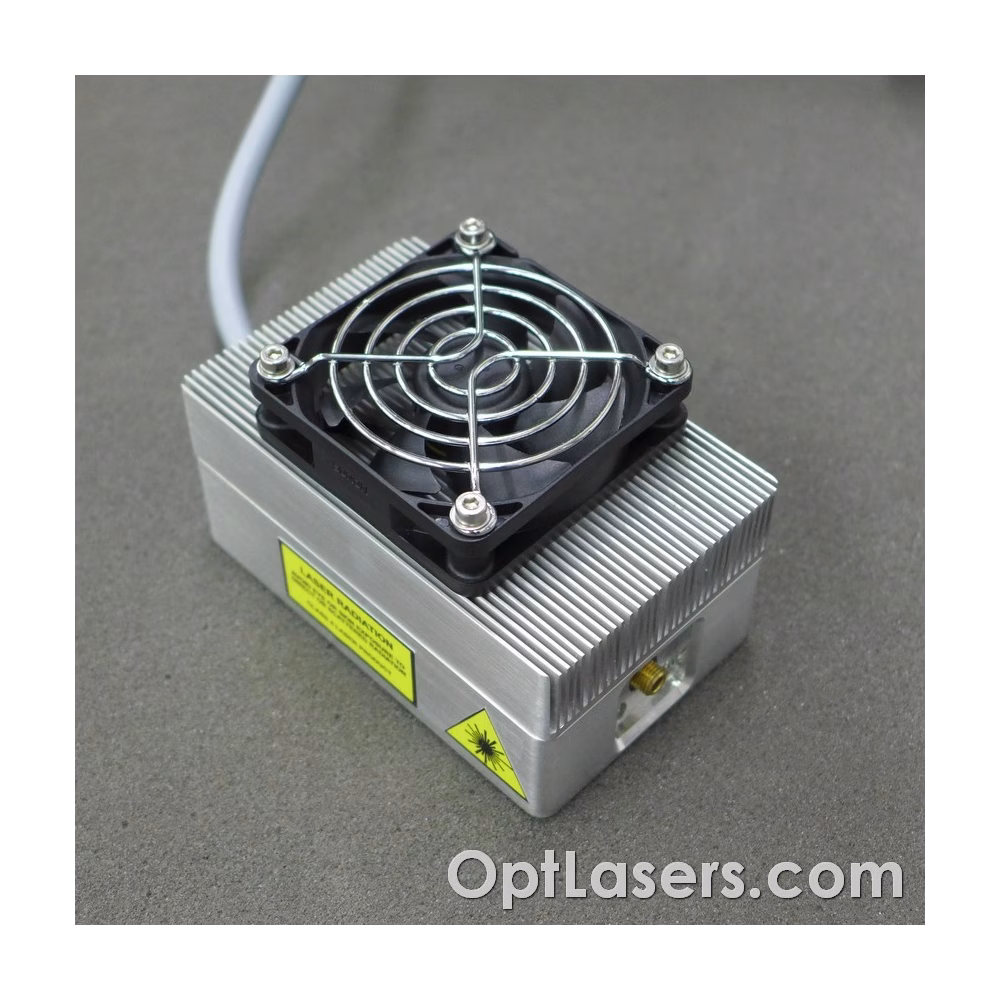

A dióda és a teljes optikai rendszer egy hűtőbordával ellátott házban van elhelyezve, amelyet ventilátor hűt. Ennek köszönhetően a modul további hűtés nélkül is működhet.

Védelem

A modul termikus védelmi rendszerrel van ellátva, amely megakadályozza a lézerdióda túlmelegedését.

Az analóg bemenetet egy 5V1 Zener-dióda védi, abban az esetben, ha 5 V-nál nagyobb feszültség jelenik meg. Ennek ellenére ezt a bemenetet nem szabad nagyobb feszültségekkel használni.

A meghajtó kimenetét Schottky-dióda védi, amely megakadályozza a fordított feszültség megjelenését.

SZÁL magátmérője 100 µm
