G520-800 Fiber Lazer Modülü

G520-800 Fiber Lazer Modülü Hakkında

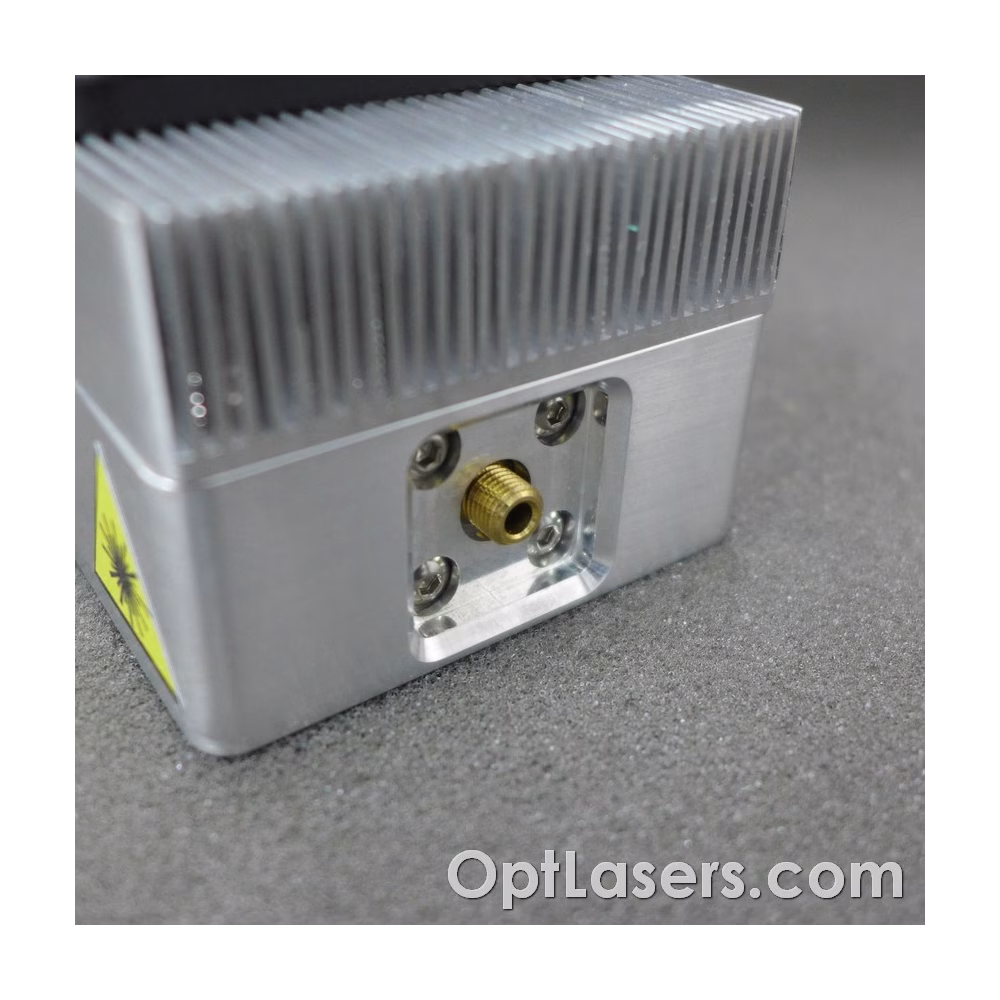

520 nm dalga boyuna sahip, fiber bağlantılı 800 mW yeşil lazer modülü. Cihaz, 100 µm 0.22 NA fiber ile kullanılmak üzere tasarlanmıştır.

Fiber dahil değildir.

Lazer modülünü süren mikrodenetleyici, hem lazer diyodunun yumuşak başlatılması hem de termokupl kullanılarak sıcaklığın düzenlenmesinden sorumludur. Ayrıca, modülün yeterli ısı dağılımı sağlanmadığında, sistem diyotu aşırı ısınmaya karşı korur ve diyotun sıcaklığı 40 santigrat dereceyi aştığında, diyottan daha fazla akım geçişini engelleyerek alarm moduna geçer.

Lazer diyot güç kaynağının ayrı analog bölümü sayesinde, lazer, analog giriş sinyaline (0 - 5 V) uygun olarak, 100 kHz’e kadar frekansta ışın modülasyonu yapabilir.

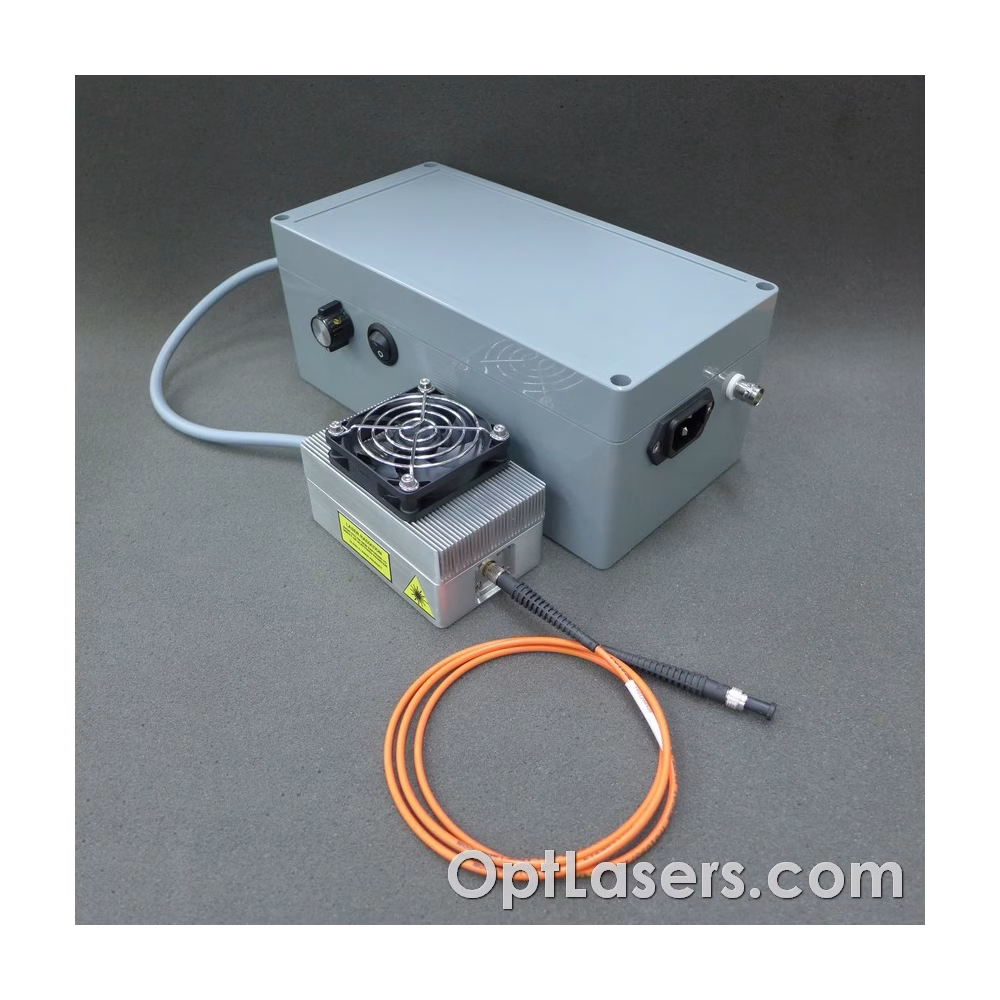

Bu cihaz, güç kaynağı ünitesini içerir. Güç kaynağı ve sürücü ünitesi, muhafaza içinde birlikte gizlenmiştir. Bu çözüm sayesinde, lazer modülü AC prizden beslenebilir. Modülasyon sinyali, kullanıcı tarafından BNC konnektörü ile bağlanabilir. Ayrıca giriş modülasyon sinyal genliğini ayarlamaya olanak sağlayan bir potansiyometre ve güç açma/kapama anahtarı bulunmaktadır.

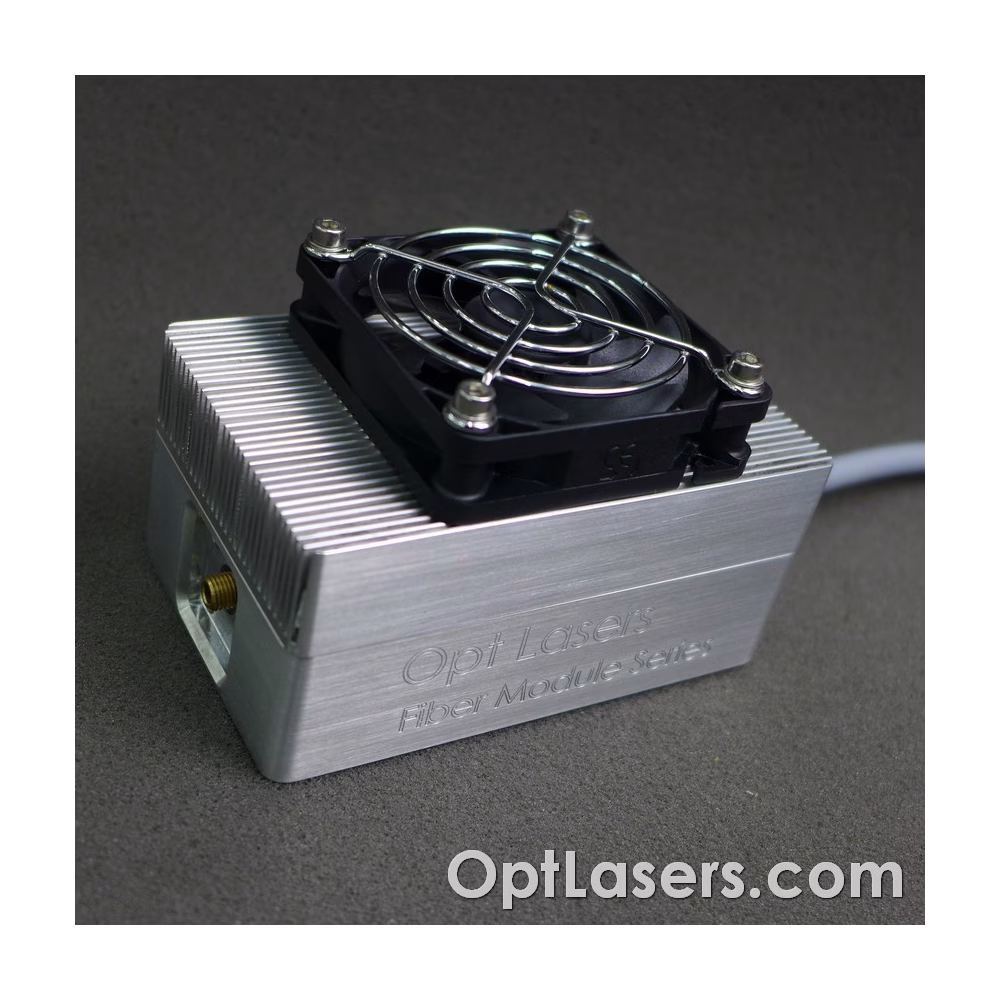

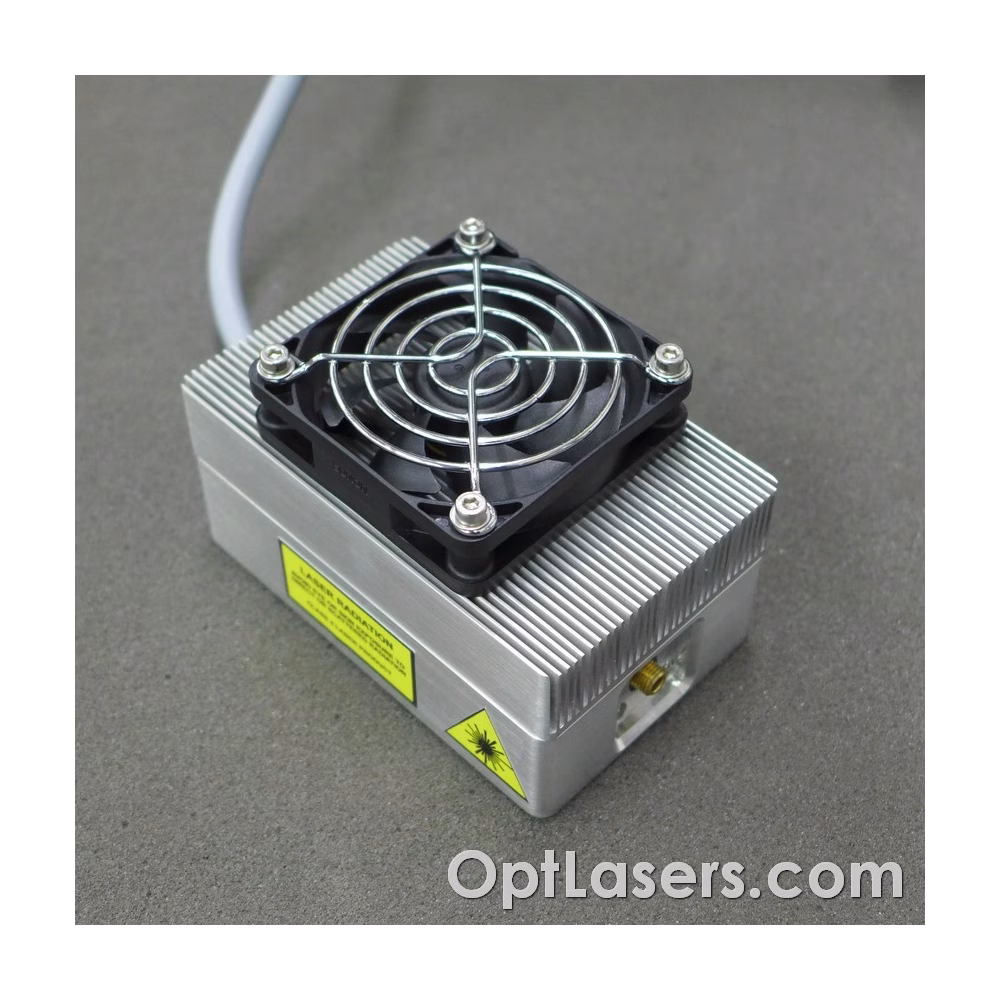

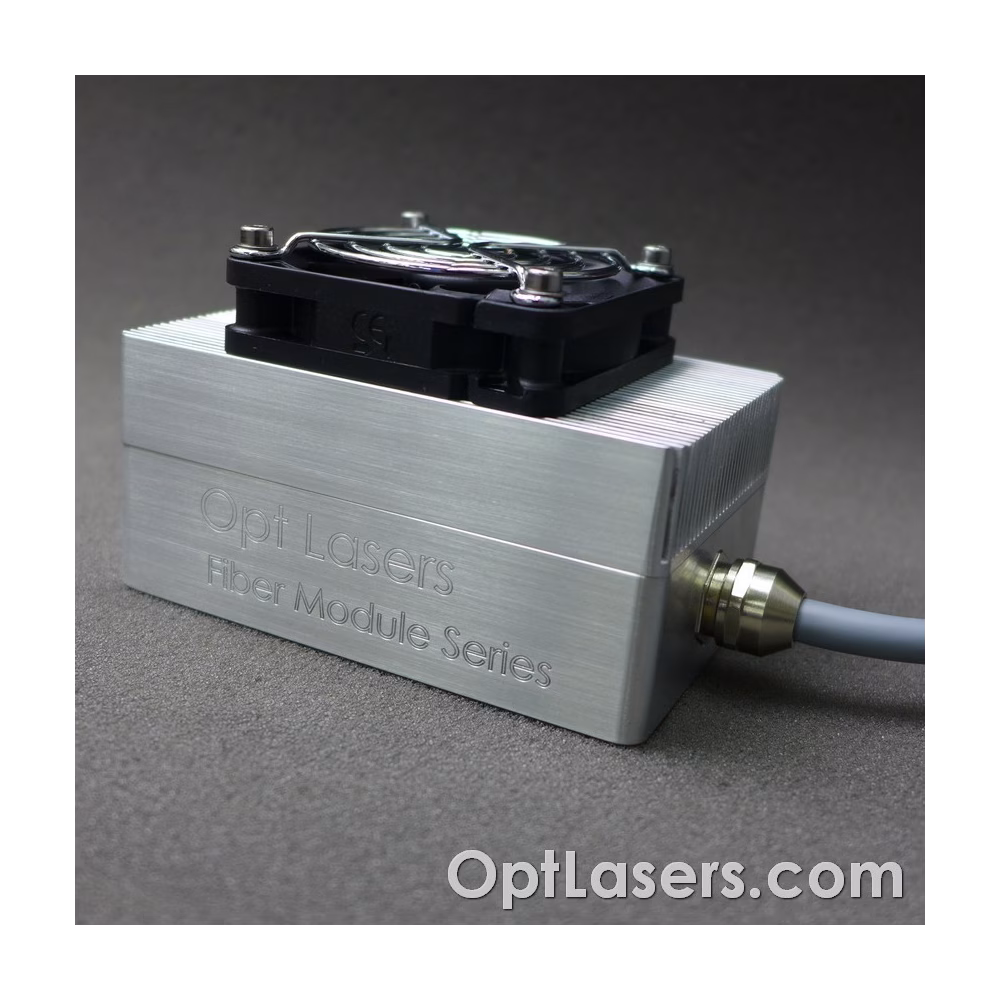

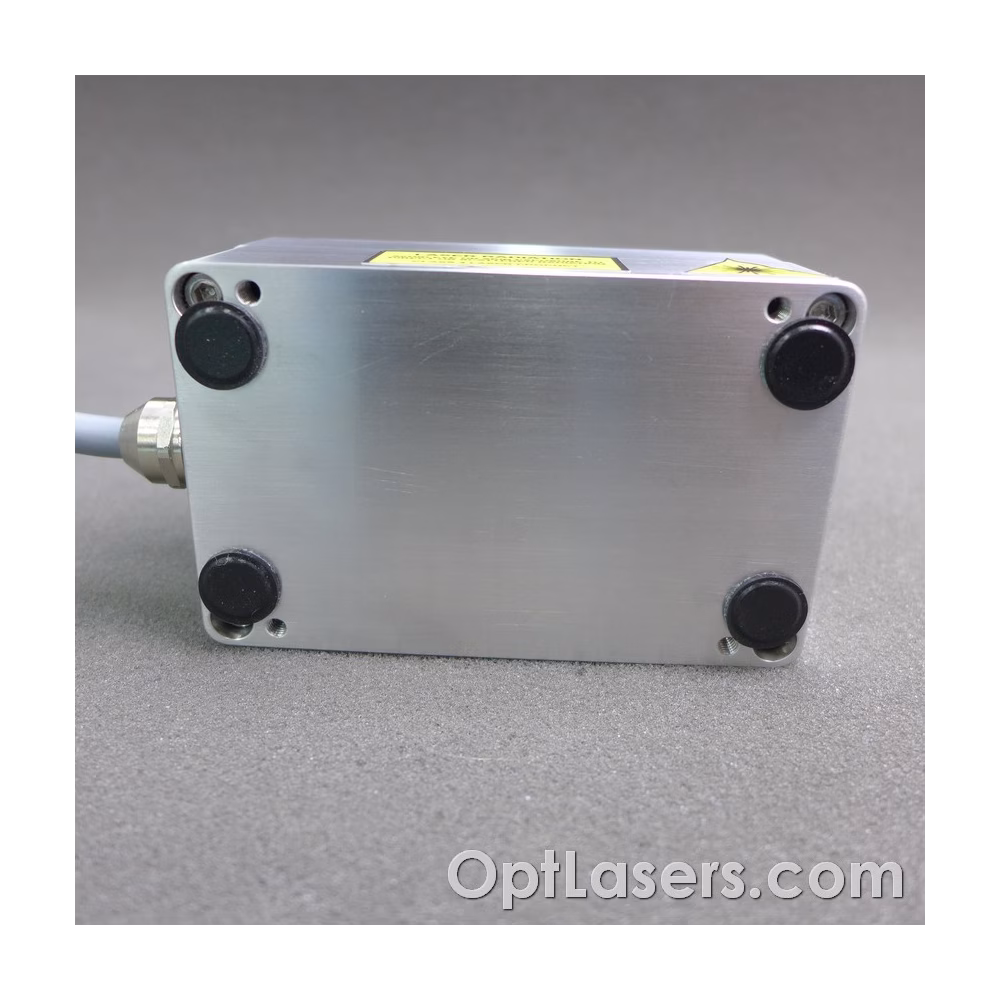

Diyot ve tüm optik sistem, fan ile soğutulan bir radyatörlü muhafaza içine monte edilmiştir. Böylece, modül ilave bir soğutmaya ihtiyaç duymadan çalışabilir.

Koruma

Bu modül, lazer diyodu aşırı ısınmaya karşı koruyan termal koruma sistemine sahiptir.

Analog giriş, 5 V’nin üzerinde bir gerilim oluştuğunda, 5V1 Zener diyot ile korunmaktadır. Yine de, bu giriş daha yüksek voltajlarla kullanılmamalıdır.

Sürücü çıkışı, ters gerilimin oluşmasını engelleyen Schottky diyot ile korunmaktadır.

FIBER çekirdek çapı 100 µm
