G520-800 광섬유 레이저 모듈

G520-800 광섬유 레이저 모듈에 대해

520 nm 파장의 800 mW 그린 광섬유 결합 레이저 모듈입니다. 이 장치는 100 μm 0.22 NA 광섬유와 사용하도록 설계되었습니다.

광섬유는 포함되어 있지 않습니다.

마이크로컨트롤러는 레이저 다이오드의 소프트 스타트와 열전대(Thermocouple)를 이용한 온도 조절을 모두 담당합니다. 또한, 모듈의 적절한 방열이 보장되지 않을 경우 시스템이 다이오드를 과열로부터 보호하며, 다이오드 온도가 40도(섭씨)를 초과하면 다이오드로의 전류 흐름을 차단하고 알람 모드로 전환됩니다.

레이저 다이오드 전원 공급 장치의 별도의 아날로그 파트를 통해, 레이저는 아날로그 입력 신호(0 - 5 V)에 따라 최대 100 kHz 주파수까지 빔을 변조할 수 있습니다.

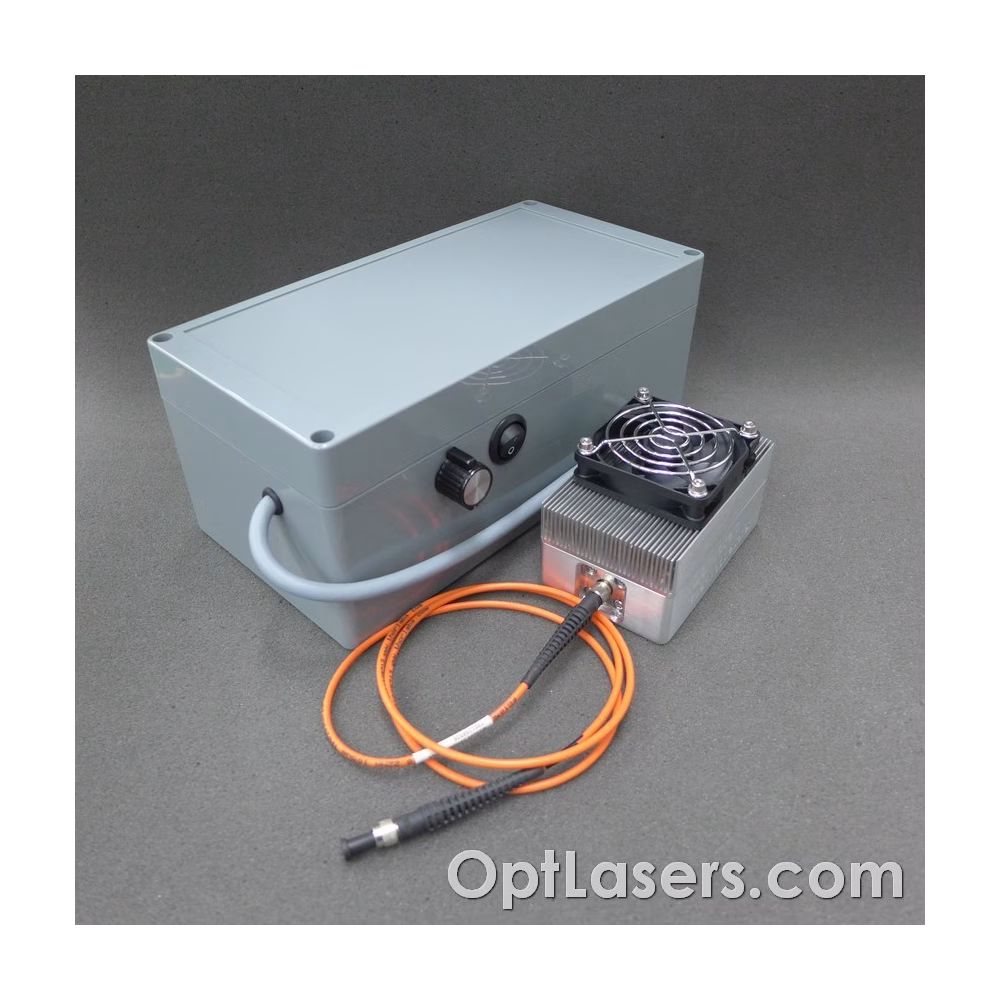

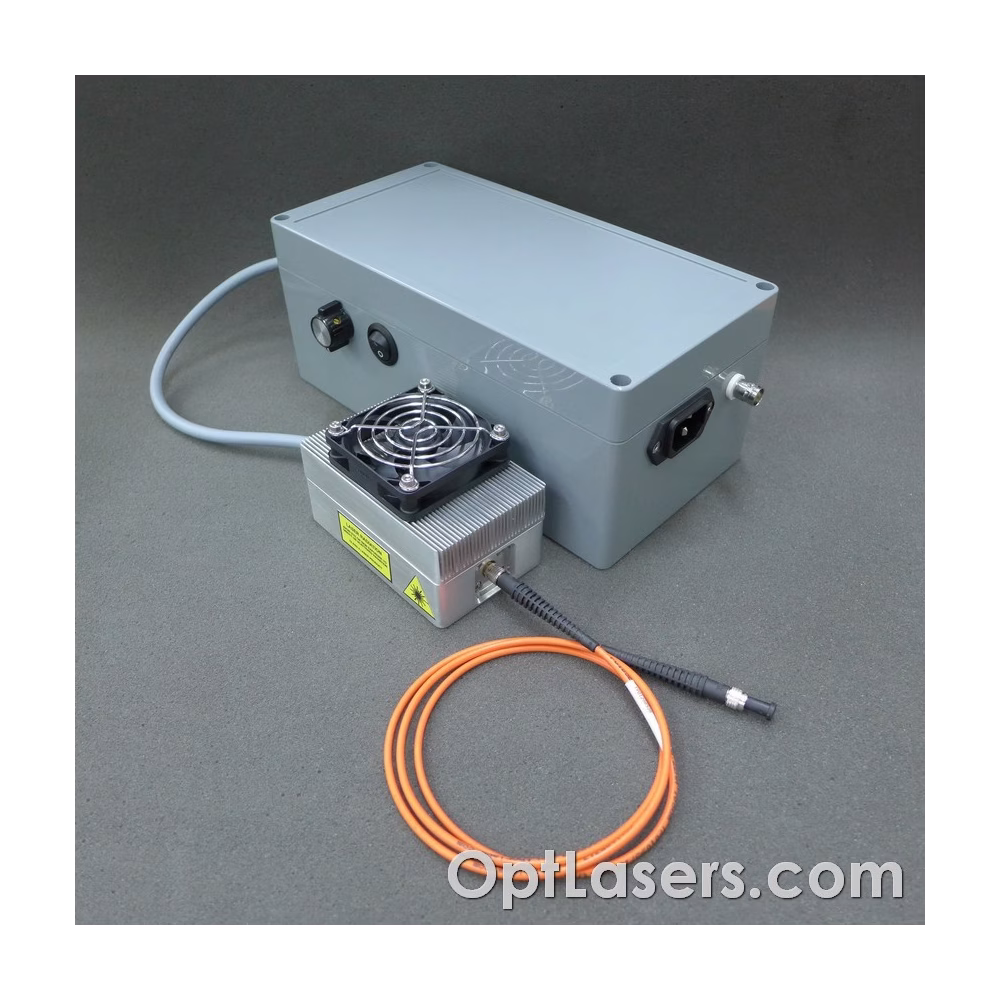

본 기기는 전원 공급 장치를 내장하고 있습니다. PSU와 드라이버 유닛이 케이스 내에 함께 내장되어 있어, AC 소켓을 통해 레이저 모듈을 공급할 수 있습니다. 변조 신호는 사용자가 BNC 커넥터를 이용하여 연결할 수 있습니다. 또한 입력 변조 신호의 진폭을 조정할 수 있는 포텐셔미터와 전원 on/off 스위치가 있습니다.

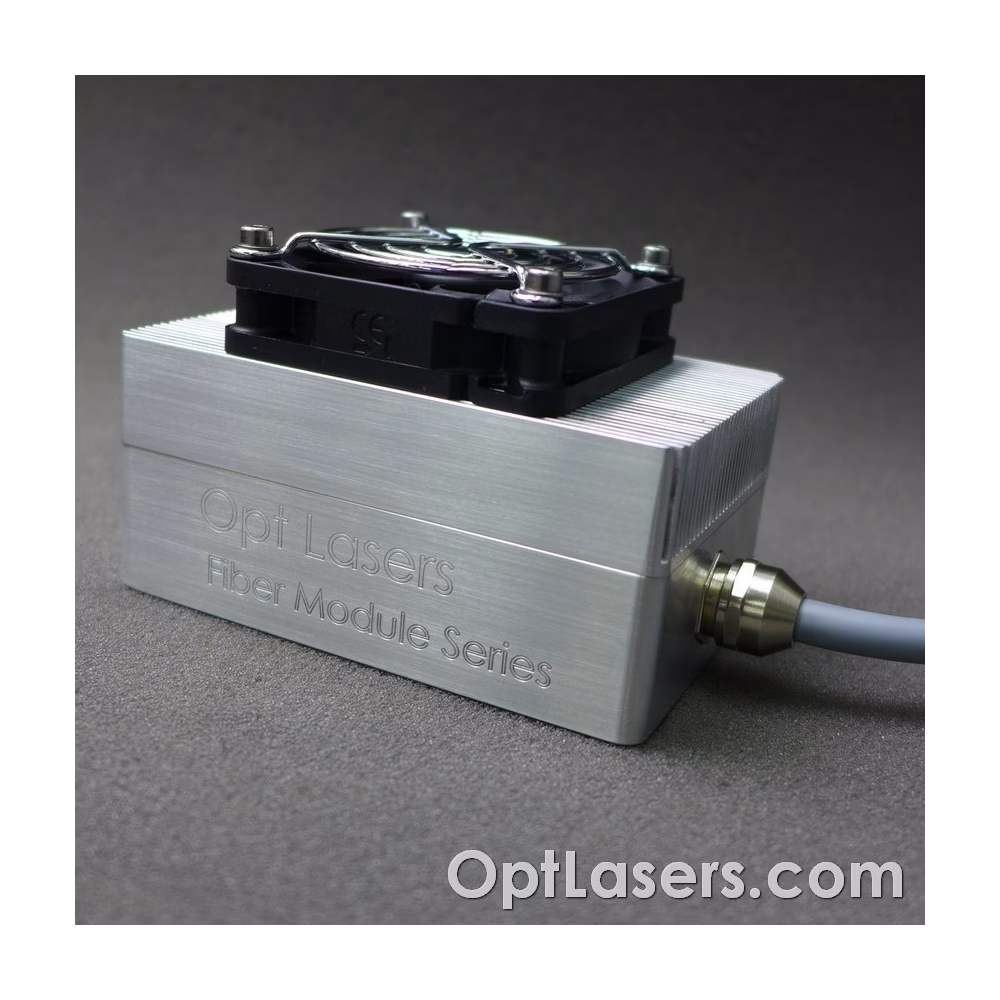

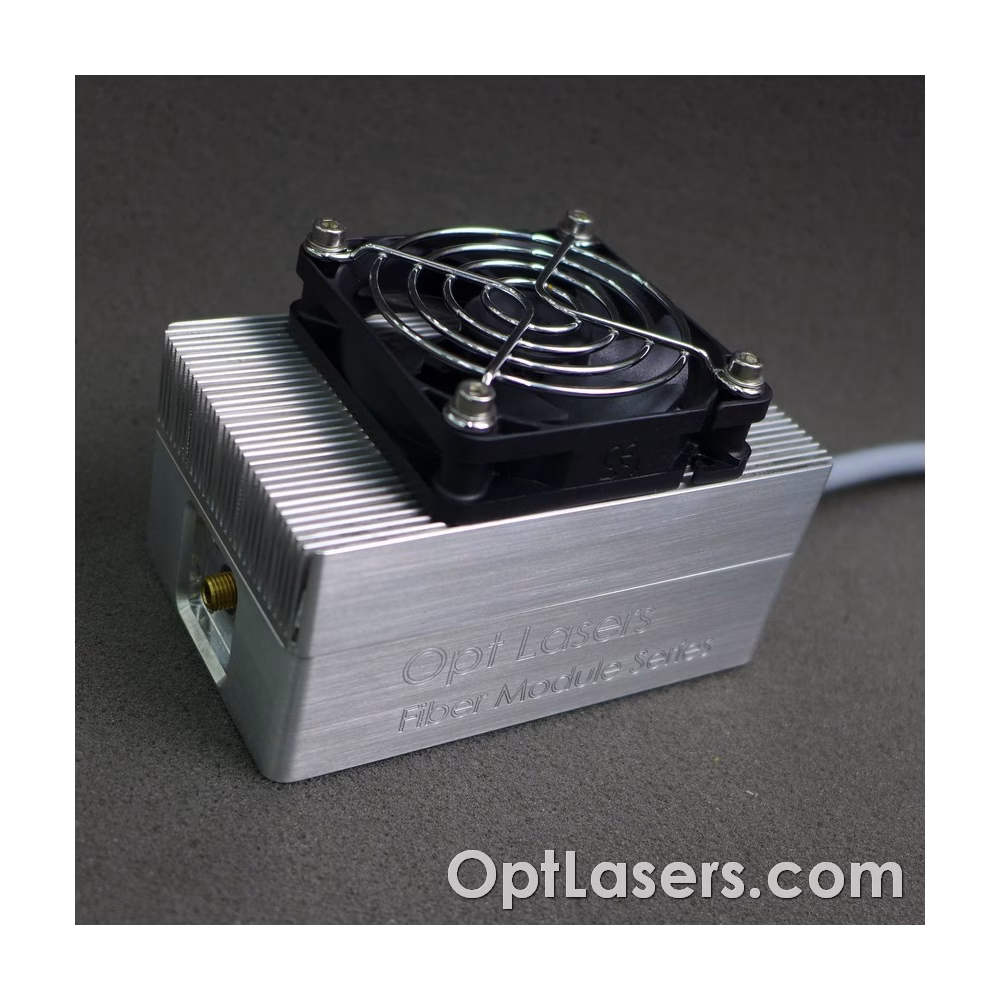

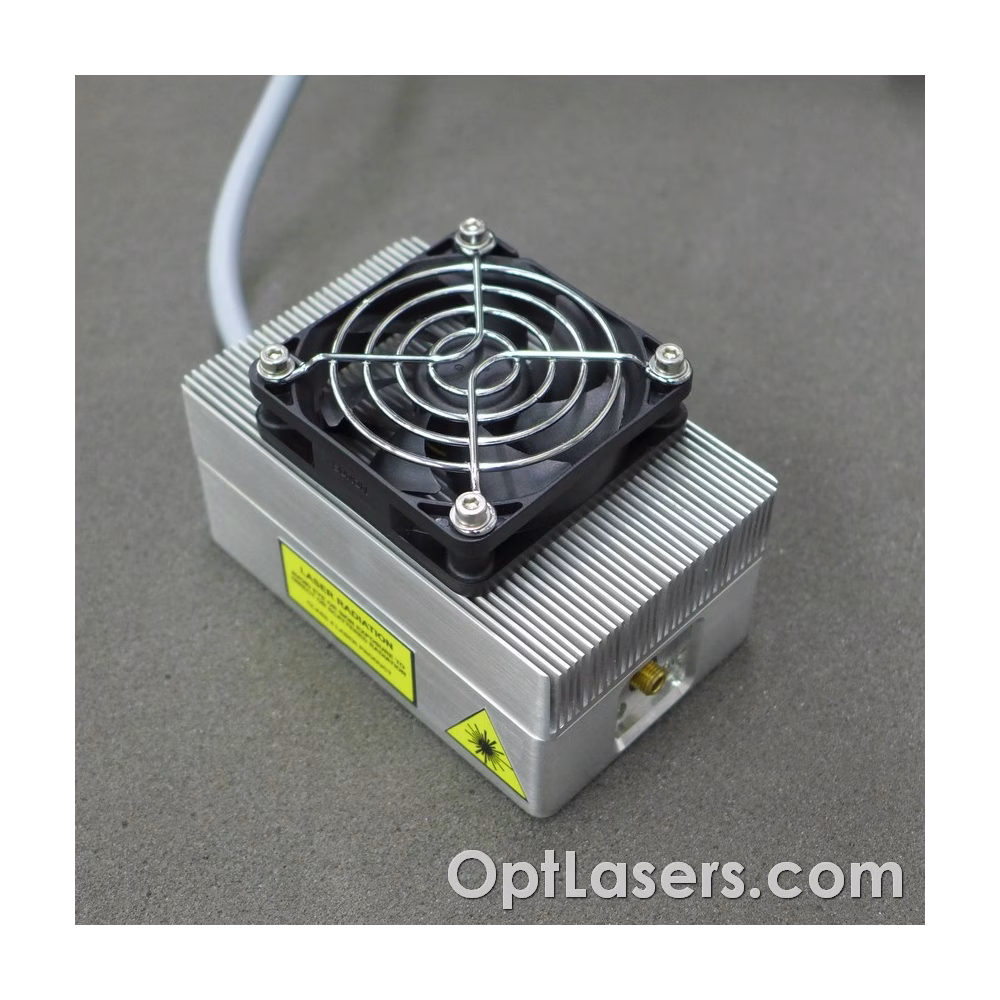

다이오드 및 전체 광학 시스템은 라디에이터가 장착된 하우징 내에 결합되어 있으며, 팬에 의해 냉각됩니다. 이로 인해 본 모듈은 추가 냉각 없이 동작할 수 있습니다.

보호 기능

본 모듈은 레이저 다이오드를 과열로부터 보호하는 열 보호 시스템을 내장하고 있습니다.

아날로그 입력은 5V1 제너 다이오드로 보호되어 있어 입력 전압이 5 V를 초과할 경우에도 보호됩니다. 그럼에도 불구하고, 이 입력에는 더 높은 전압이 사용되어서는 안 됩니다.

드라이버 출력부는 쇼트키 다이오드로 역전압이 인가되지 않도록 보호되어 있습니다.

광섬유 코어 직경 100 μm
