LPLDD-10A-24V-TP-H Lazer Diyot Sürücüsü

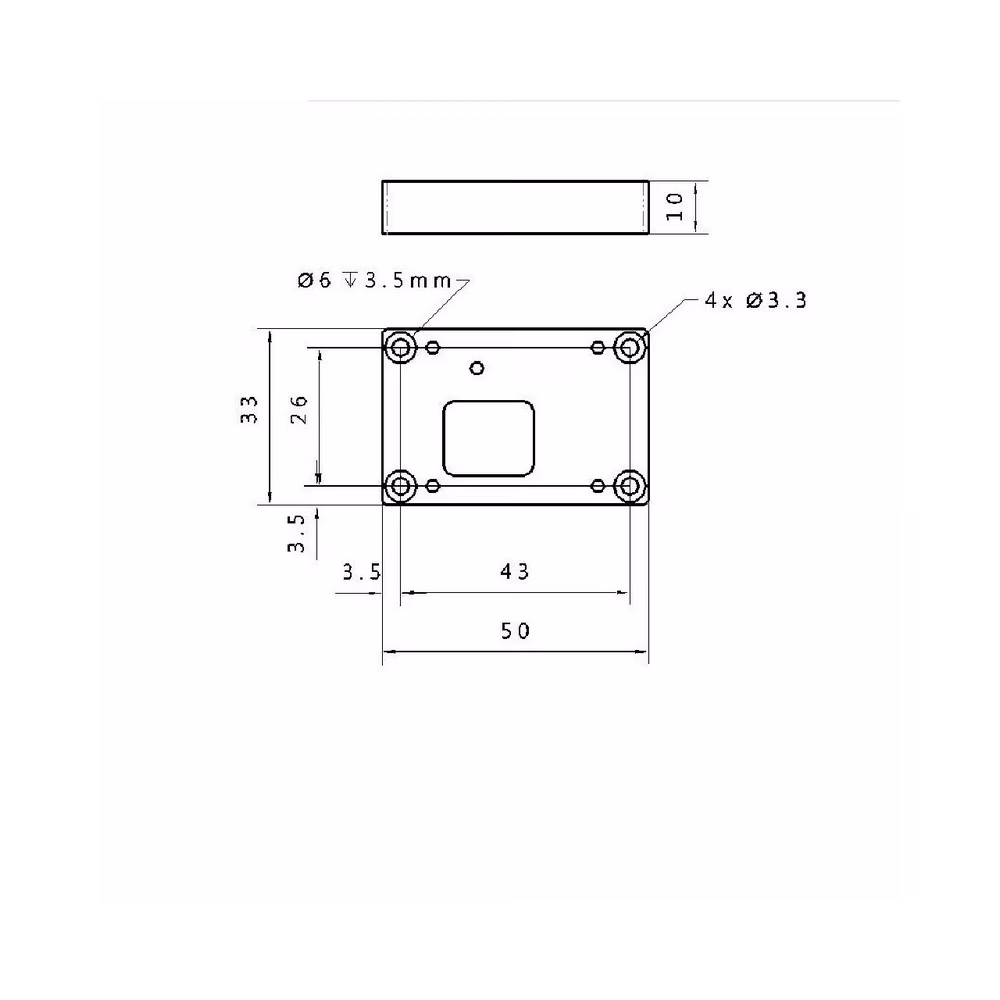

LPLDD-10A-24V-TP-H Lazer Diyot Sürücüsü Hakkında

LPLDD-10A-24V-TP-H Lazer Diyot Sürücüsü, lazer diyotlarının optimum performansını sağlamak ve aşırı ısınmasını önlemek için termal koruma özelliğine sahip profesyonel bir lazer diyot sürücüsüdür. Bu çok yönlü sürücü, 0 ile 10 A arasında ayarlanabilir çıkış akımı sunar ve diyot akımının 100 kHz'ye kadar olan frekanslarda modülasyonuna olanak tanır. Aşağıda, 100 kHz kare dalga giriş sinyali modülasyonu ile yapılan örnek bir test gösterilmiştir.

Sürücü, lazer diyotu aşırı ısınmaya karşı korumak için sağlam bir termal koruma sistemi içerir. Normal çalışma koşullarında, termistör 40 santigrat derecenin altında bir sıcaklık ölçtüğü sürece yeşil LED yanar. Sıcaklık 40 santigrat dereceyi aşarsa, kırmızı LED yanıp sönmeye başlar. Sıcaklık 45 santigrat dereceye ulaştığında ise kırmızı LED sürekli yanar ve lazer diyot sürücüsü sıcaklık tekrar 40 santigrat derecenin altına düşünceye kadar otomatik olarak kapanır. Sürücü ile termistör arasındaki bağlantı kaybolur veya kesilirse, her iki LED de yanıp sönmeye başlar, bu durumda güç kaynağını kapatıp tekrar açarak sürücünün sıfırlanması gerekir.

Geniş uyumluluk sayesinde, LPLDD-10A-24V-TP-H, piyasada bulunan ve 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ve 980 nm dalga boylarında olan, optik güçleri 5 W'a kadar çıkan çok sayıda lazer diyotu çalıştırabilir.

Örnek Test

• 6 W NUBM44 lazer diyodu (3,3 A'da)
• 15 cm uzunluğunda 0,35 mm2 kablolar
• 12 V giriş voltajı (@ %10 görev döngüsü)
• Güç MOSFET üzerinde 80 x 80 x 20 mm soğutucu

Tavsiyeler ve Gereklilikler

• Lazer diyot sürücüsünü 7,5-24 V DC aralığında tek bir güç kaynağı ile beslemek için, jumper bağlı olmalıdır. Ancak düşük voltajlı bir diyot (örneğin 3 V) kullanıyorsanız, iki güç kaynağı gereklidir ve jumper çıkarılmalıdır. Güç kaynağı voltajının lazer diyodunun gereksinimleriyle yakından eşleştirilmesi önemlidir.
• 3,3 V'tan daha düşük voltajlar için giriş voltajı aşağıdaki formül ile hesaplanır:
  Vin = 0,2* I + Vd
• Vin - giriş voltajı
• Vd - diyot çalışma voltajı
• I - çalışma akımı

• Güç kaynağının + (VCC) ucu ile mantık girişi veya monitör girişi -(GND) arasında kısa devre oluşmasını önlemek için azami özen gösterilmelidir. Aksi takdirde ince mantık GND yolları geri döndürülemez şekilde zarar görebilir.
• Modülasyon girişi, 0 V ve 5 V lojik seviyelerinde bir TTL girişi olarak veya analog giriş olarak kullanılabilir. Analog modülasyon, belirli voltaj seviyeleriyle çıkış gücünün ayarlanmasını sağlar (ör. %50 çıkış gücü için 2,5 V, %80 çıkış gücü için 4 V gibi). Bu giriş ayrıca bir PWM girişi olarak da kullanılabilir. Yalnızca PWM sinyalinin temel frekansının 5-20 kHz aralığında olması gerekmektedir.
• Çalışma akımı I olmak üzere, güç kablolarının kesitinin 0,1*I mm2 olmasını tavsiye ederiz.
• Kullanılan lazer diyotuna ve güç kaynağına bağlı olarak, MOSFET'lerin uygun şekilde soğutulmasını sağlamak amacıyla ek bir fan gerekebilir. Aşırı ısı, MOSFET'lere zarar verebilir ve lazer diyotlarının yanmasına neden olabilir.

Koruma

Lazer diyot güç devresi, yüksek akımlı ve düşük iletim voltajlı Schottky diyot kullanılarak ters kutup bağlantısına karşı korunmuştur. Bu sayede, lazer diyotunun yanlış voltaj bağlantılarından korunması sağlanırken, ısı kaybı da minimumda tutulur.

Analog girişin korunması için, 5V'ı aşan voltajları sınırlandırmak amacıyla 5V1 Zener diyot entegre edilmiştir. Bununla birlikte, bu girişle birlikte daha yüksek gerilimlerin kullanılmasından mutlaka kaçınılmalıdır.
