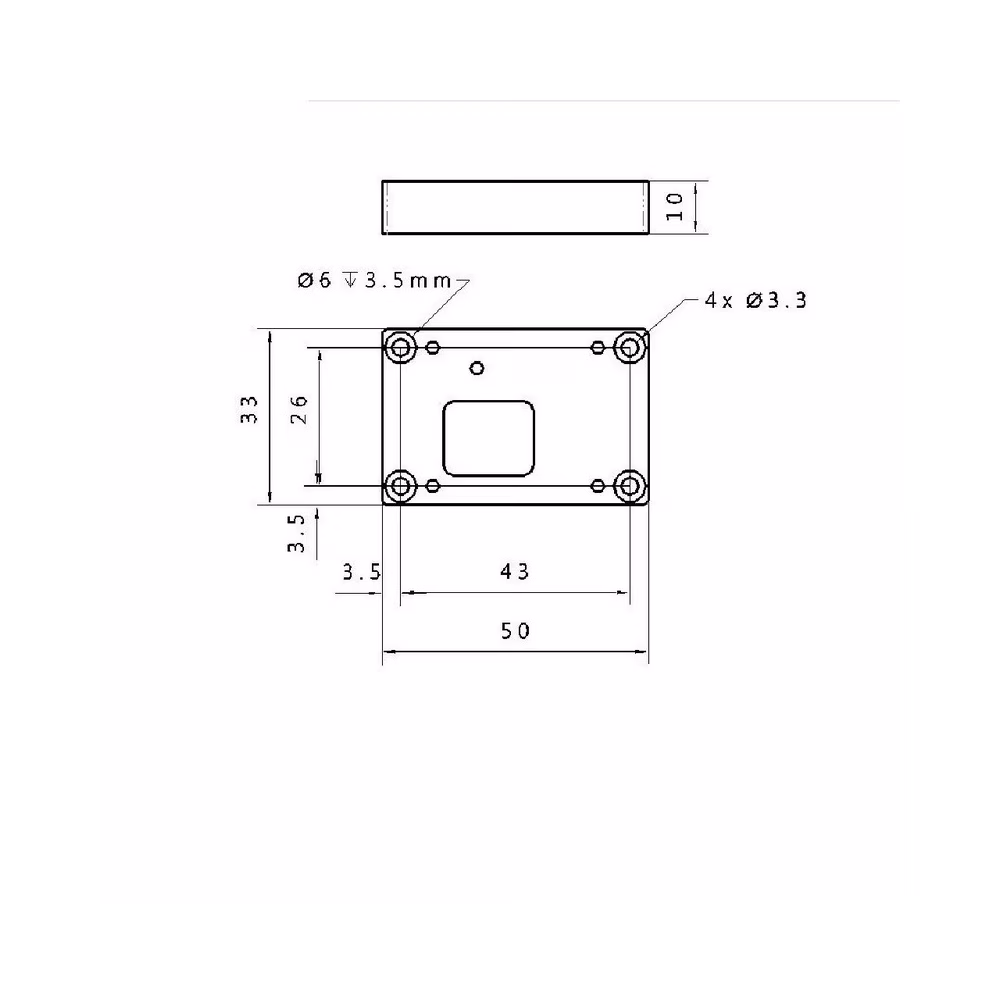

Драйвер за лазерен диод LPLDD-10A-24V-TP-H

Относно LPLDD-10A-24V-TP-H драйвера за лазерен диод

LPLDD-10A-24V-TP-H е професионален драйвер за лазерен диод с вградена топлинна защита за осигуряване на оптимална работа на лазерните диоди и предотвратяване на прегряване. Този универсален драйвер позволява настройка на изходния ток в диапазона от 0 до 10 A и позволява модулация на тока на диода с честоти до 100 kHz. По-долу е показан примерен тест с модулация с правоъгълен сигнал с входна честота 100 kHz.

Драйверът е снабден с надеждна система за топлинна защита, която предпазва лазерния диод от прегряване. При нормални работни условия, зеленият светодиод свети, докато термисторът отчита температура под 40°C. Ако температурата надвиши 40°C, червеният светодиод започва да мига. Когато температурата достигне 45°C, червеният светодиод остава включен и драйверът автоматично се изключва, докато температурата не спадне под 40°C. При прекъсване или загуба на връзка между драйвера и термистора, и двата светодиода ще мигат, като е необходимо ресетиране на драйвера чрез изключване и повторно включване на захранването.

С широка съвместимост, LPLDD-10A-24V-TP-H може да захранва голям диапазон от лазерни диоди, налични на пазара, включително с дължини на вълната 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm и 980 nm, с оптична мощност до 5 W.

Примерен тест

• 6 W NUBM44 лазерен диод (при 3.3 A)
• Проводници с дължина 15 см и сечение 0,35 мм2
• Входно напрежение 12 V (@ 10% работен цикъл)
• Радиатор с размери 80 x 80 x 20 мм на силов MOSFET

Препоръки и изисквания

• За захранване на драйвера за лазерен диод с единствено захранване в диапазона 7.5-24 V DC, уверете се, че джъмперът е свързан. Ако обаче използвате нисковолтов диод (напр. 3 V), трябва да се използват два отделни захранващи източника и джъмперът да се разкачи. Важно е да съобразите напрежението на захранването с изискванията на лазерния диод.
• За напрежения под 3.3 V, входното напрежение се определя по формулата:
  Vin = 0,2* I + Vd
• Vin – входно напрежение
• Vd – работно напрежение на диода
• I – работен ток

• Внимавайте да не допускате късо съединение между + (VCC) на захранването и - (GND) на логическия вход или мониторния вход, тъй като това може да доведе до необратимо повреждане на тънките пътища на логическия GND.
• Модулационният вход може да се използва като TTL вход с логически нива 0 V и 5 V, както и като аналогов вход. Аналоговата модулация позволява настройка на изходната мощност чрез специфични напреженови нива (напр. 2.5 V за 50% изходна мощност, 4 V за 80% изходна мощност и т.н.). Този вход може да се използва и като PWM вход. Единственото изискване е базовата честота на PWM сигнала да бъде в диапазона 5-20 kHz.
• Препоръчително е използването на захранващи кабели със сечение 0,1*I мм2, където I е работният ток.
• В зависимост от използвания лазерен диод и захранващ блок може да е необходим допълнителен вентилатор за осигуряване на адекватно охлаждане на MOSFET транзисторите. Прегряването може да повреди MOSFET-ите, а лазерните диоди могат да изгорят.

Защита

Захранващата верига на лазерния диод е защитена срещу обърната полярност чрез мощен Schottky диод с ниско напрежение в права посока, който предпазва лазерния диод от неправилно свързване на захранващото напрежение и намалява топлинните загуби.

За защита на аналоговия вход е вграден Zener диод 5V1 за поемане на напрежения над 5 V. Въпреки това е задължително да се избягва използването на по-високи напрежения за този вход.
