LPLDD-10A-24V-TP-H Laser Diode Driver

Om LPLDD-10A-24V-TP-H Laser Diode Driver

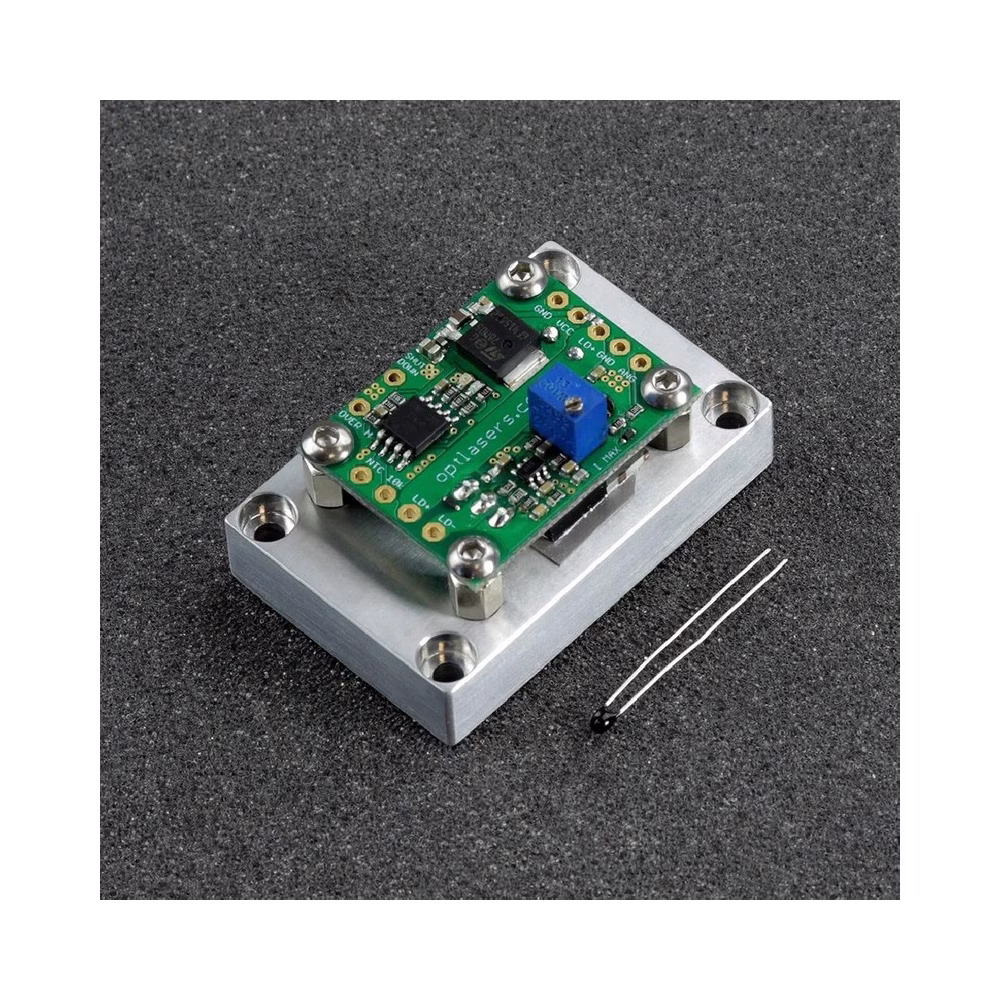

LPLDD-10A-24V-TP-H Laser Diode Driver er en professionel laserdiode driver med termisk beskyttelse, der sikrer optimal ydeevne for laser dioder og forhindrer overophedning. Denne alsidige driver muliggør justerbar udgangsstrøm fra 0 til 10 A og gør det muligt at modulere diodestrømmen ved frekvenser op til 100 kHz. Eksempel på test med 100 kHz firkantsignal modulationsinput vises nedenfor.

Driveren integrerer et robust termisk beskyttelsessystem, der beskytter laserdiode mod overophedning. Under normale driftsforhold forbliver den grønne LED tændt, så længe termistoren måler en temperatur under 40 grader Celsius. Hvis temperaturen overstiger 40 grader Celsius, begynder den røde LED at blinke. Når temperaturen når 45 grader Celsius, forbliver den røde LED tændt, og laserdiode driveren slår automatisk fra, indtil temperaturen falder til under 40 grader Celsius. Hvis forbindelsen mellem driveren og termistoren afbrydes eller mistes, blinker begge LEDs, og driveren skal nulstilles ved at frakoble og tilslutte strømforsyningen igen.

Med bred kompatibilitet kan LPLDD-10A-24V-TP-H forsyne et stort udvalg af laserdiodeprodukter på markedet, herunder bølgelængder på 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm og 980 nm med optiske effekter op til 5 W.

Eksempeltest

• 6 W NUBM44 laserdiode (ved 3,3 A)
• 15 cm lang 0,35 mm2 ledninger
• 12 V indgangsspænding (@ 10% duty cycle)
• 80 x 80 x 20 køleplade på effekt-MOSFET

Anbefalinger og krav

• For at forsyne laserdiode driveren med en enkelt strømforsyning i området 7,5-24 V DC, sørg for at jumperen er tilsluttet. Anvendes en lavspændingsdiode (f.eks. 3 V), kræves to strømforsyninger, og jumperen skal frakobles. Det er vigtigt at matche forsyningsspændingen præcist til laserdiodens krav.
• Ved spændinger lavere end 3,3 V gives indgangsspændingen ved formlen:
  Vin = 0,2* I + Vd
• Vin - indgangsspænding
• Vd - diode driftsspænding
• I - driftsstrøm

• Vær ekstra opmærksom på at undgå kortslutning mellem + (VCC) på strømforsyningen og - (GND) på logikindgang eller monitorindgang, da dette kan forårsage uoprettelig skade på de tynde logik-GND baner.
• Modulationsinputtet kan anvendes som TTL-indgang med logiske niveauer 0 V og 5 V eller som analog indgang. Analog modulation muliggør justering af udgangseffekt ved brug af bestemte spændingsniveauer (f.eks. 2,5 V for 50% udgangseffekt, 4 V for 80% udgangseffekt osv.). Dette input kan også anvendes som PWM-input. Den eneste betingelse er, at PWM-signalets basisfrekvens ligger i intervallet 5-20 kHz.
• Vi anbefaler brug af strømkabler med et tværsnit på 0,1*I mm2, hvor I er driftsstrømmen.
• Afhængig af anvendt laserdiode og strømforsyning kan yderligere blæser være påkrævet for korrekt køling af MOSFETs. Overdreven varme kan beskadige MOSFETs, og laserdiode kan blive ødelagt.

Beskyttelse

Laserdiodens strømkreds beskyttes mod omvendt polaritet ved hjælp af en højstrøms Schottky-diode med lav fremspænding, som forhindrer fejlkobling og minimerer varmetab.

For at beskytte analogindgangen er en 5V1 Zener-diode inkorporeret til håndtering af spændinger over 5 V. Det er dog vigtigt at undgå anvendelse af højere spændinger på dette input
