HPLDD-5A-48V Lazer Diyot Sürücüsü

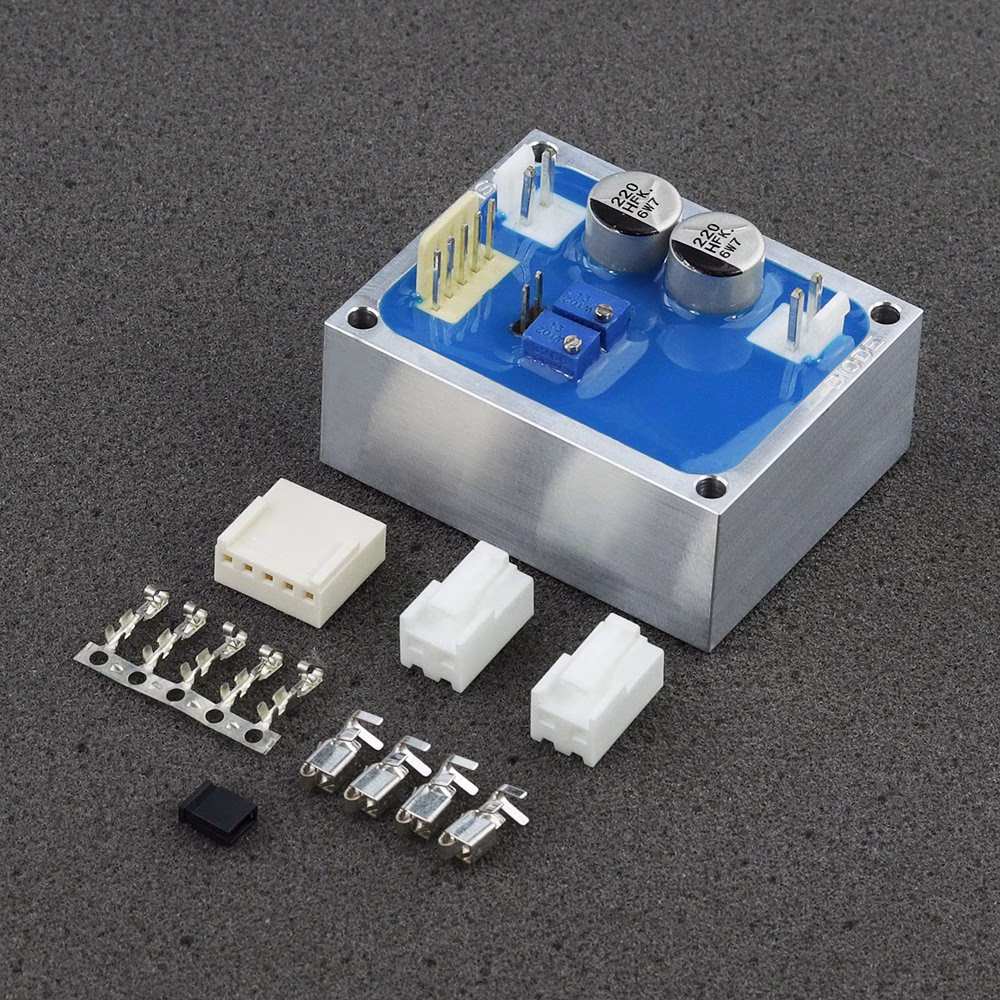

HPLDD-5A-48V Lazer Diyot Sürücüsü Hakkında

HPLDD-5A-48V Lazer Diyot Sürücüsü, yüksek güçlü lazer diyotları için özel olarak tasarlanmış profesyonel bir yüksek güçlü sürücüdür. Akım modülasyonu olarak 50 kHz'e kadar destekler ve yüksek işletim gerilimlerine sahip (48 V'a kadar) çoklu lazer diyot sistemlerine adanmıştır. Birden fazla lazer diyot ile çalışırken uygun besleme gerilimi hayati öneme sahiptir (azami giriş gerilimi formülü için "Tavsiyeler ve gereksinimler" bölümüne bakınız).

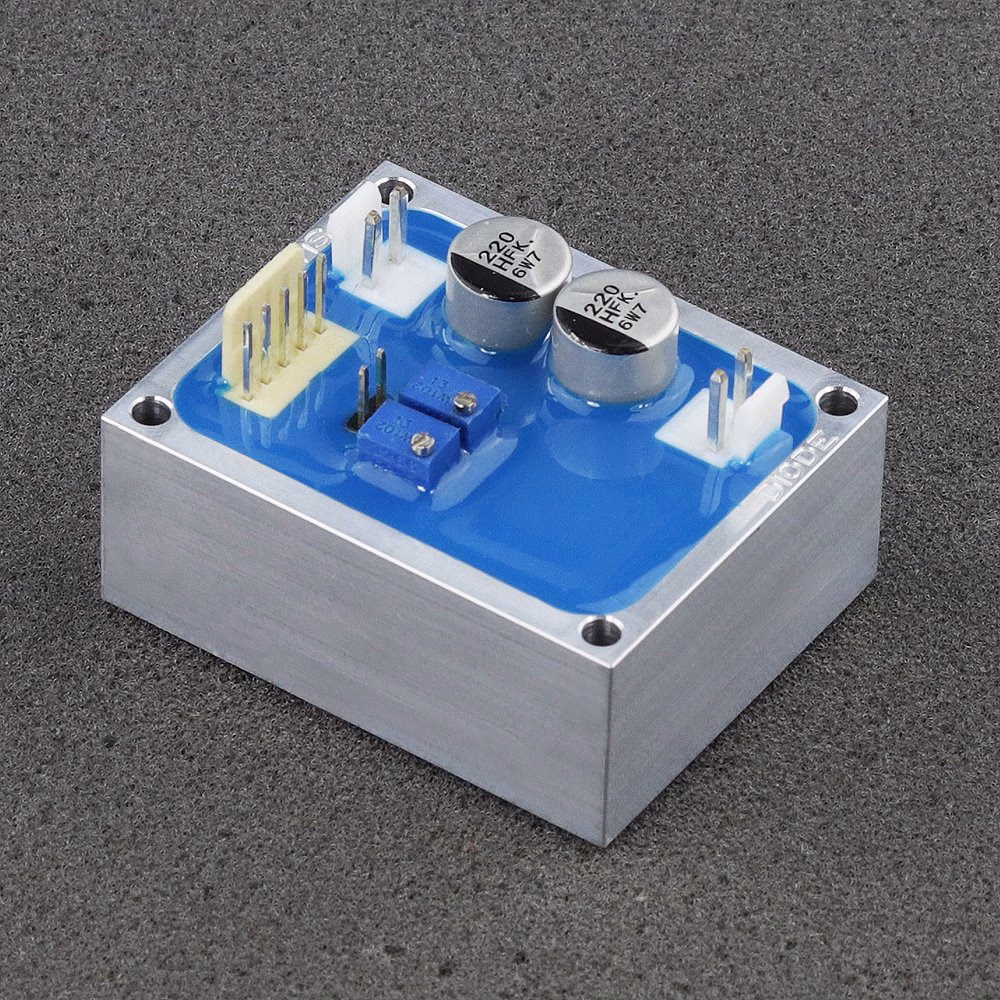

Sürücü, lazer diyot besleme gerilimi ve lojik giriş gerilimi için ayrı girişlere sahiptir ve böylece güç MOSFET anahtarlama direnci en aza indirilir. Alüminyum soğutucu gövdesi tüm sinyallerden, GND dahil olmak üzere, izole edilmiştir; ek soğutma gerektirmesi durumunda metal bileşenlere doğrudan montaja olanak tanır. Maksimum diyot akımını ve bias akımını ayarlamak için iki potansiyometre mevcuttur.

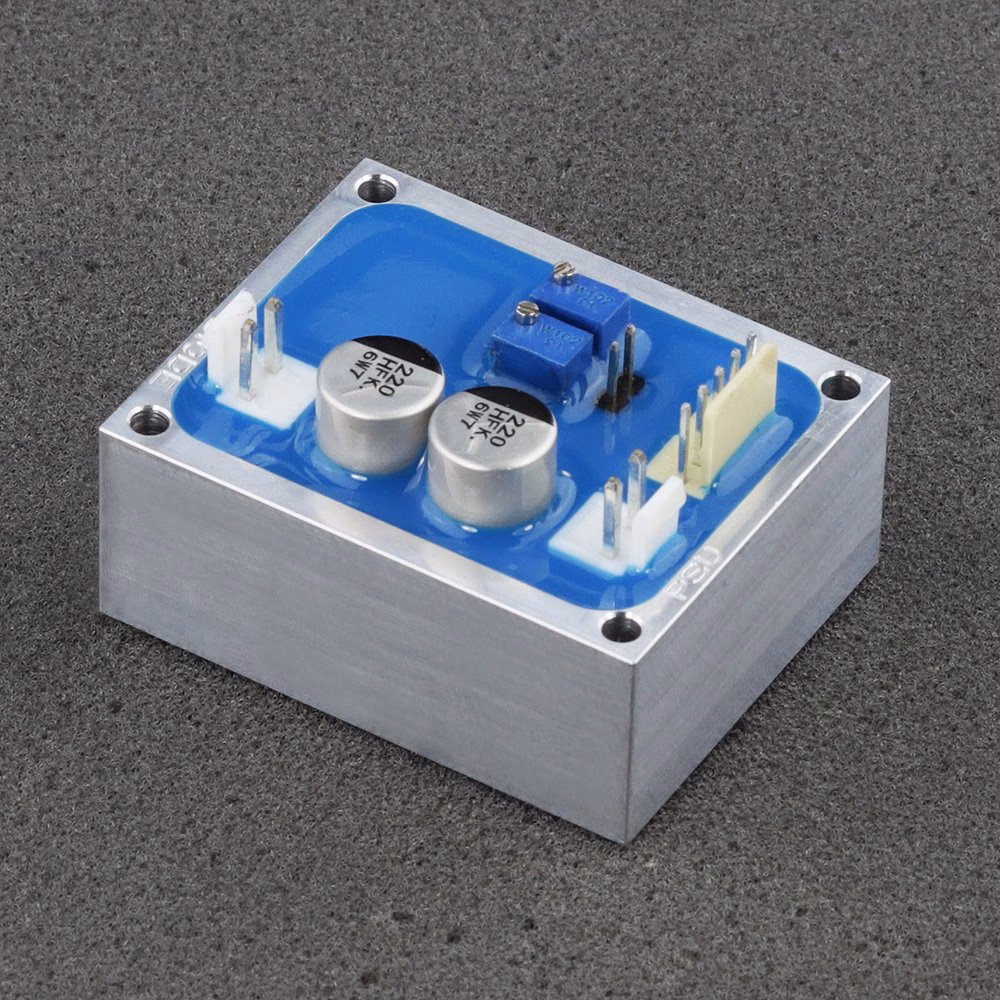

Güç ve kontrol için konnektörler ve pinler lazer diyot kontrolörüne entegre edilmiştir. Uygun güç kaynağı üniteleri de sunmaktayız. Her türlü sorunuz için lütfen bizimle iletişime geçiniz.

Tavsiyeler ve gereksinimler

• Besleme gerilimi aralığı, beslenen lazer diyot sistemine bağlıdır. Besleme gerilimi, diyot işletim geriliminin 5 V üzerinde olmamalıdır. Maksimum besleme gerilimini hesaplamak için aşağıdaki formülü kullanınız:


  VCC DIODE MAX = (Serideki diyot sayısı) X (Her diyotun işletim gerilimi) + 5 V


  Örneğin, işletim gerilimi 40 V olan birden fazla lazer diyot kullanıldığında, maksimum besleme gerilimi 45 V olur.

• Lojik bölümünü, lazer diyot hattına enerji vermeden önce her zaman 12 V ile besleyiniz. Diyot hattı GND'si ile lojik giriş GND'si sürücüde dahili olarak bağlı olduğundan, yüksek akımın lojik GND yollarından geçmesini önlemek için diyot hattının GND'sini her zaman doğrudan PSU'nun GND'sine bağlayınız. Sürücü, PSU'ya bir lazer diyot hattı bağlandığında devreye giren 3 saniyelik yumuşak başlatma (soft-start) özelliğine sahiptir.
• Her zaman düşük ripple gerilimine sahip, yüksek kaliteli bir güç kaynağı ünitesi kullanınız. Sürücü girişinde, PSU'ya, kabloların kesitine ve uzunluğuna bağlı olarak büyük bir kondansatör eklenmesi şiddetle tavsiye edilir.
• Güç kaynağının + (VCC) ucu ile lojik giriş veya monitör girişinin - (GND) ucu arasında kısa devrelerden kesinlikle kaçınılmalıdır; aksi takdirde ince lojik GND yolları onarılamaz şekilde zarar görebilir.
• Modülasyon girişi; lojik seviyeleri 0 V ve 5 V olan bir TTL girişi olarak veya analog giriş olarak kullanılabilir. Analog modülasyon, belirli gerilim seviyeleriyle çıkış gücünün ayarlanmasına olanak tanır (ör. %50 çıkış gücü için 2,5 V, %80 çıkış gücü için 4 V vb.).
• Güç bağlantıları için en az 1,5 mm2 kesitli kablo kullanmanız tavsiye edilir.
• Akım monitörü 1 V/1 A'dir.
• Sürücü, dirençli yük ile test edilmemelidir. Uygun bir test için Zener diyot veya benzeri bir cihaz kullanılmalıdır. Ayrıca maksimum güç dağılımına dikkat edilmelidir.

Koruma

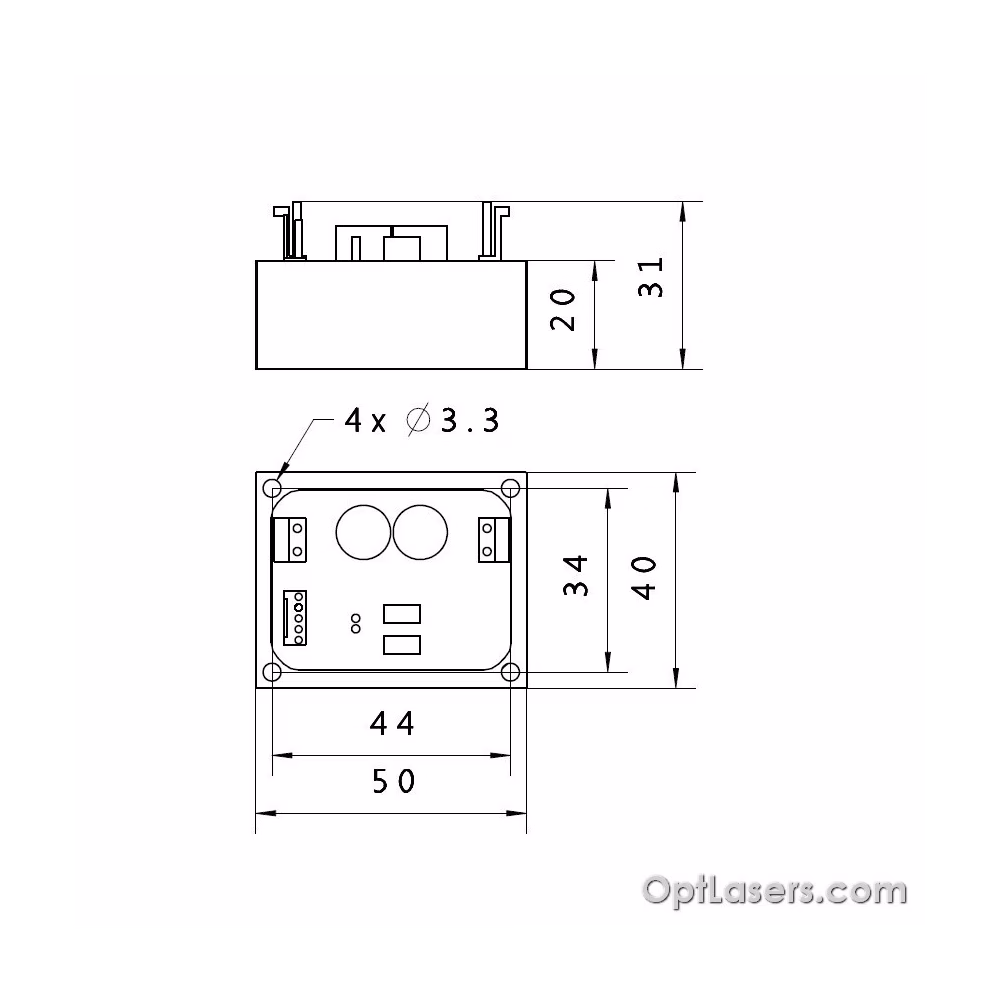

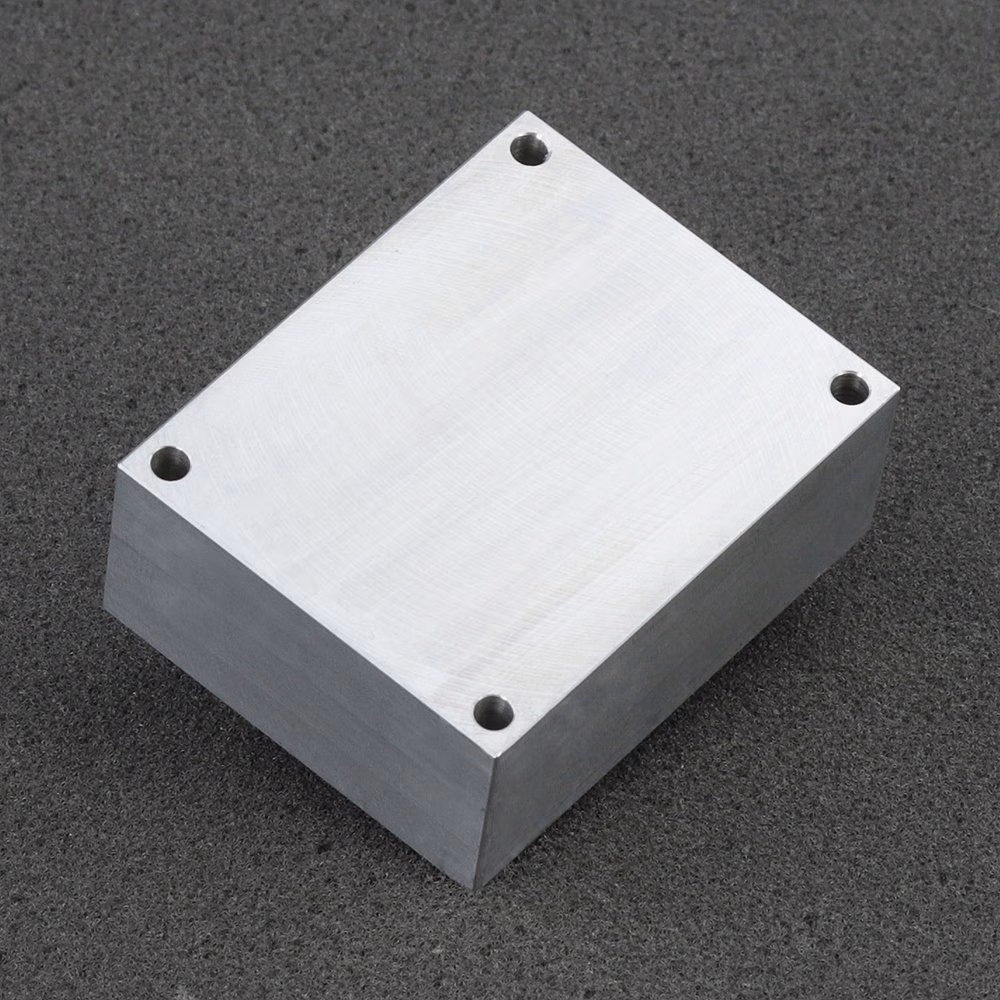

Maksimum performans ve hız için sürücüde ters polarite koruması bulunmamaktadır. Koruma sağlamak amacıyla, diyotun yakınına yerleştirilecek LASORB cihazı kullanımını önemle tavsiye ediyoruz. Sürücünün gövdesi tüm sinyallerden izole edilmiştir ve 4 x fi 3,3 montaj deliği (44 x 34 mm aralıklı) ile metal soğutuculara veya diğer metal bileşenlere doğrudan monte edilebilir.

Analog girişi korumak amacıyla, 5 V'u aşan gerilimler için 5V1 Zener diyot entegre edilmiştir. Ancak, bu girişle asla daha yüksek gerilimler kullanılmamalıdır. Lazer kontrolörü, lazer diyotları zararlı anahtarlama etkilerinden korumaya yönelik 3 saniyelik yumuşak başlatma özelliğine sahiptir. Ayrıca, sürücü girişine ek bir transil diyot lehimlenmiştir.

Ürün özel sipariş ile temin edilmektedir. Teslim süresi 4 haftadır.
