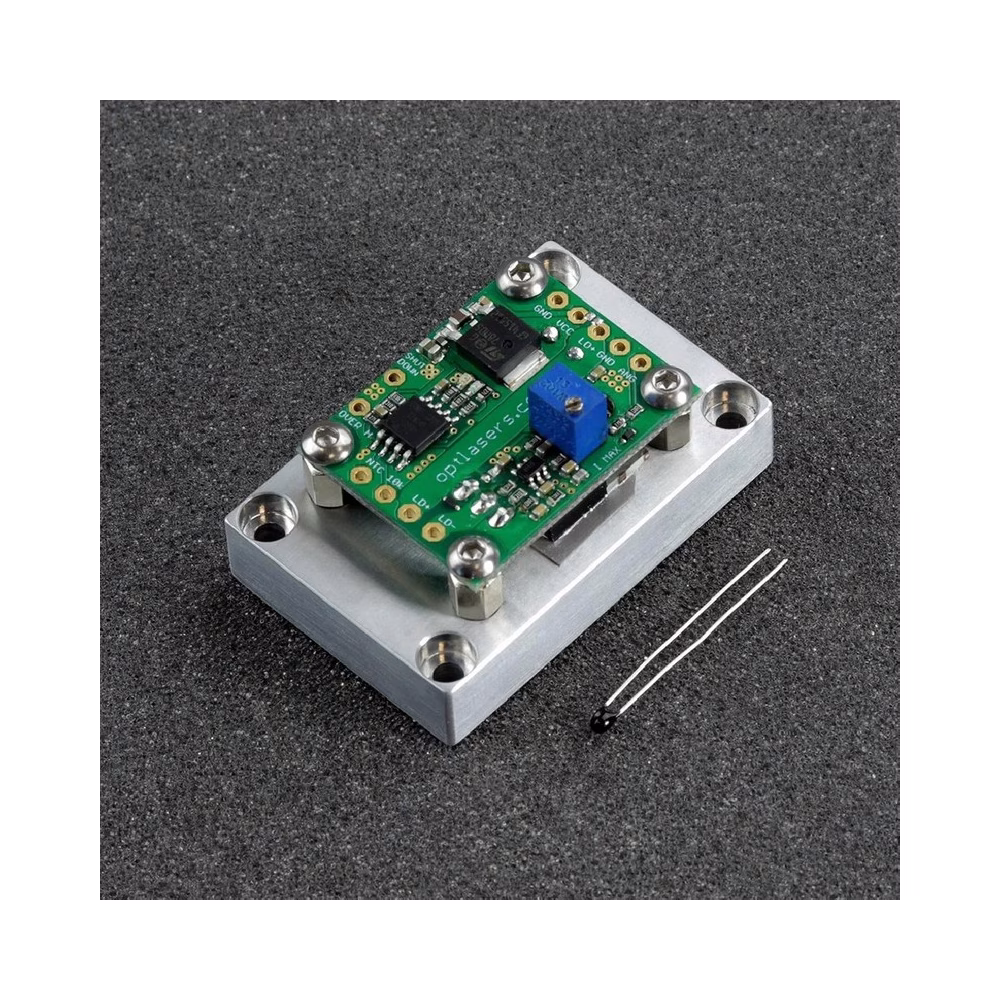

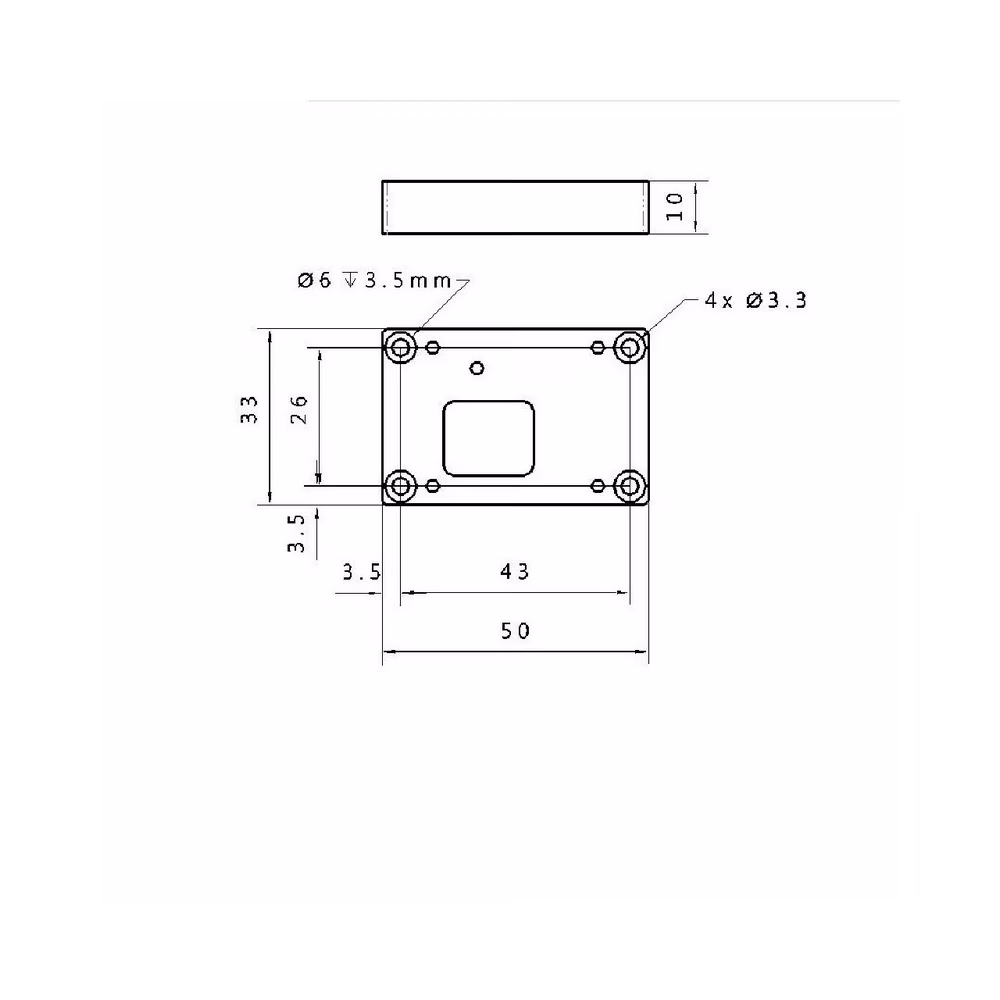

Sterownik diody laserowej LPLDD-10A-24V-TP-H
Jednokanałowy sterownik diody laserowej 10A, 3,3-24 V z ochroną termiczną. Na liczne zapytania klientów, ta wersja sterownika LPLDD-10A-24V została wyposażona w zabezpieczenie termiczne, które odłącza obwód diody laserowej w przypadku przekroczenia temperatury 45 stopni Celsjusza. Sterownik charakteryzuje się wysoką uniwersalnością, umożliwiając zasilanie szerokiej gamy diod laserowych dostępnych na rynku.
Dostępne na zamówienie na życzenie
Opis produktu
O sterowniku diody laserowej LPLDD-10A-24V-TP-H
Sterownik diody laserowej LPLDD-10A-24V-TP-H to profesjonalny sterownik wyposażony w funkcję zabezpieczenia termicznego, która zapewnia optymalne parametry pracy diod laserowych i zapobiega ich przegrzewaniu. Ten wszechstronny sterownik umożliwia regulację prądu wyjściowego w zakresie od 0 do 10 A oraz modulację prądu diody z częstotliwością do 100 kHz. Przykładowy test z modulacją przebiegu prostokątnego o częstotliwości 100 kHz przedstawiono poniżej.
Sterownik wyposażono w zaawansowany system ochrony termicznej zabezpieczający diodę laserową przed przegrzaniem. W normalnych warunkach pracy, zielona dioda LED pozostaje zapalona, dopóki termistor mierzy temperaturę poniżej 40 stopni Celsjusza. Po przekroczeniu temperatury 40°C, czerwona dioda LED zaczyna migać. Po osiągnięciu 45°C czerwona dioda LED świeci ciągle, a sterownik automatycznie wyłącza się do momentu spadku temperatury poniżej 40°C. Jeżeli połączenie pomiędzy sterownikiem a termistorem zostanie przerwane, obie diody LED zaczynają migać i konieczny jest reset urządzenia poprzez odłączenie oraz ponowne podłączenie zasilania.
Dzięki szerokiej kompatybilności LPLDD-10A-24V-TP-H może zasilać szerokie spektrum diod laserowych dostępnych na rynku, w tym o długościach fali 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm i 980 nm, o mocach optycznych do 5 W.
Przykładowy test
- 6 W dioda laserowa NUBM44 (przy 3,3 A)
- Przewody o długości 15 cm i przekroju 0,35 mm2
- Napięcie wejściowe 12 V (@ 10% wypełnienia)
- Radiator 80 x 80 x 20 na tranzystorze MOSFET mocy
Zalecenia i wymagania
- Aby zasilać sterownik diody laserowej z pojedynczego zasilacza o napięciu w zakresie 7,5-24 V DC, należy upewnić się, że zwora jest założona. W przypadku użycia diody o niskim napięciu (np. 3 V), wymagane są dwa zasilacze, a zwora powinna być zdjęta. Ważne jest, aby napięcie zasilacza było jak najbardziej zbliżone do wymagań diody laserowej.
- Dla napięć niższych niż 3,3 V napięcie wejściowe określa wzór:
Vin = 0,2* I + Vd - Vin – napięcie wejściowe
- Vd – napięcie pracy diody
- I – prąd roboczy
- Należy zachować szczególną ostrożność, aby uniknąć zwarć pomiędzy + (VCC) zasilania a -(GND) wejścia logicznego lub monitorującego, ponieważ może to trwale uszkodzić cienkie ścieżki GND logiki.
- Wejście modulacji można stosować jako wejście TTL z poziomami logicznymi 0 V oraz 5 V lub jako wejście analogowe. Modulacja analogowa umożliwia regulowanie mocy wyjściowej przez zastosowanie określonych poziomów napięcia (np. 2,5 V odpowiada 50% mocy wyjściowej, 4 V – 80% mocy wyjściowej, itd.). Wejście to może służyć również jako wejście PWM. Jedynym wymaganiem jest, aby częstotliwość podstawowa sygnału PWM mieściła się w zakresie 5-20 kHz.
- Zalecamy stosowanie przewodów zasilających o przekroju 0,1*I mm2, gdzie I to prąd roboczy.
- W zależności od zastosowanej diody laserowej i zasilacza, w celu zapewnienia odpowiedniego chłodzenia tranzystorów MOSFET może być wymagane dodatkowe chłodzenie wentylatorem. Nadmierna temperatura może uszkodzić tranzystory MOSFET, a diody laserowe mogą ulec przepaleniu.
Ochrona
Obwód zasilania diody laserowej jest zabezpieczony przed odwrotną polaryzacją za pomocą diody Schottky'ego wysokoprądowej o niskim spadku napięcia w kierunku przewodzenia, co chroni diodę laserową przed nieprawidłowym podłączeniem napięcia oraz minimalizuje straty ciepła.
W celu ochrony wejścia analogowego zastosowano diodę Zenera 5V1, która zabezpiecza przed napięciem powyżej 5 V. Należy jednak unikać stosowania wyższych napięć na tym wejściu.
