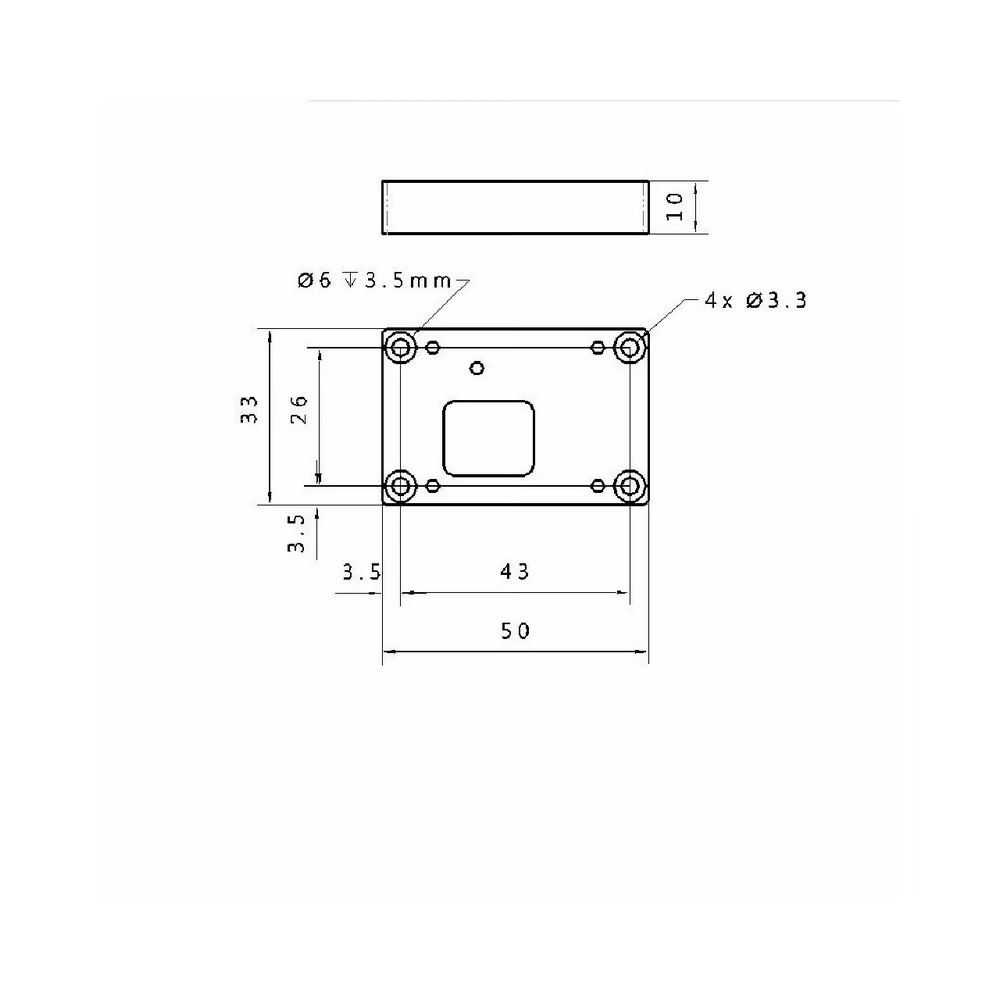

LPLDD-10A-24V-TP-H budič laserové diody

O LPLDD-10A-24V-TP-H Laser Diode Driveru

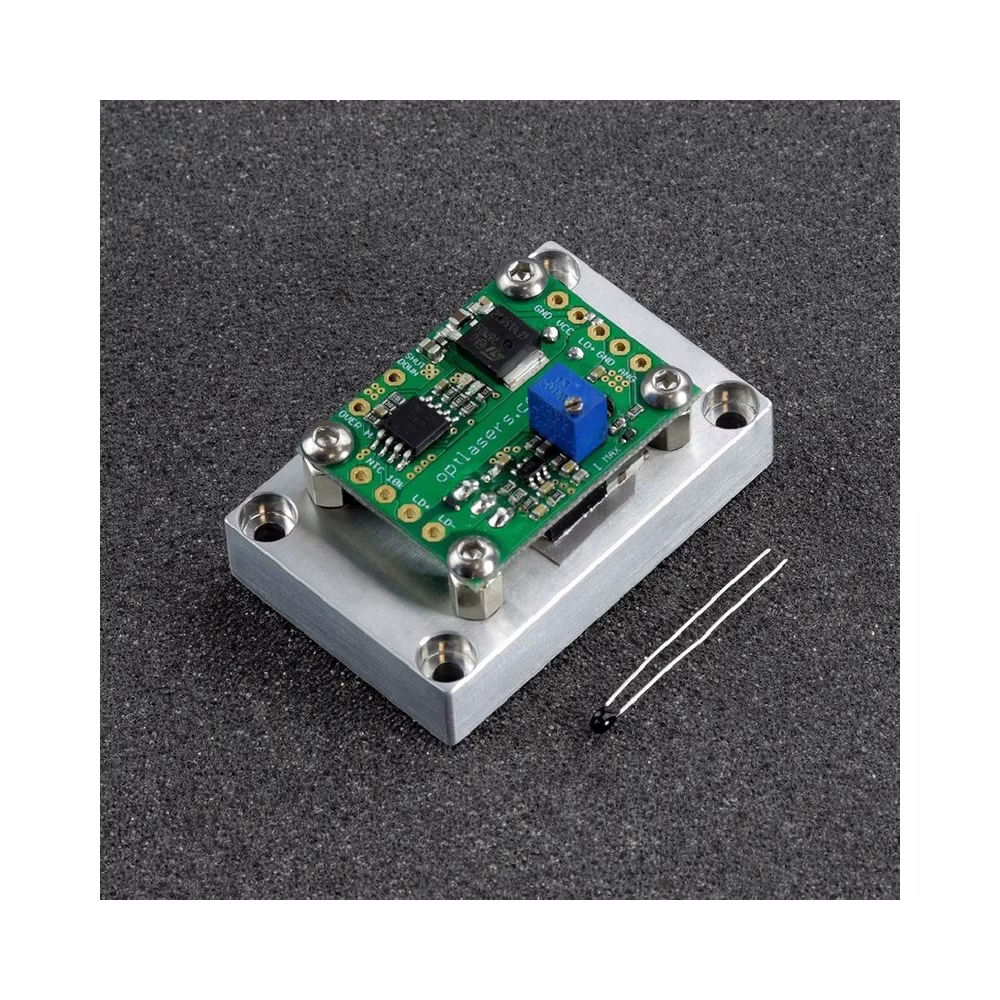

LPLDD-10A-24V-TP-H Laser Diode Driver je profesionální budič laserových diod vybavený tepelnou ochranou, která zajišťuje optimální funkci laserových diod a chrání je před přehřátím. Tento všestranný budič umožňuje nastavitelný výstupní proud v rozsahu 0 až 10 A a umožňuje modulaci proudu diod s frekvencí až 100 kHz. Příkladový test s modulací vstupního signálu čtvercovou vlnou o frekvenci 100 kHz je uveden níže.

Budič obsahuje robustní systém tepelné ochrany, který chrání laserovou diodu před přehřátím. Za normálních provozních podmínek zůstává zelená LED rozsvícená, pokud termistor naměří teplotu pod 40 °C. Pokud teplota přesáhne 40 °C, začne blikat červená LED. Při dosažení teploty 45 °C zůstává červená LED svítit trvale a budič laserové diody se automaticky vypne, dokud teplota neklesne pod 40 °C. Pokud dojde k přerušení nebo ztrátě spojení mezi budičem a termistorem, začnou blikat obě LED diody a je nutný reset budiče odpojením a opětovným připojením napájení.

Díky široké kompatibilitě může LPLDD-10A-24V-TP-H napájet širokou škálu laserových diod dostupných na trhu, včetně těch s vlnovými délkami 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm a 980 nm, s optickým výkonem až 5 W.

Příkladový test

• 6 W NUBM44 laserová dioda (při 3,3 A)
• Dráty s délkou 15 cm a průřezem 0,35 mm2
• Vstupní napětí 12 V (@ 10% pracovní cyklus)
• Chladič 80 x 80 x 20 mm na výkonovém MOSFETu

Doporučení a požadavky

• Pro napájení budiče laserové diody jedním zdrojem v rozsahu 7,5–24 V DC zajistěte propojení propojky. Pokud však používáte nízkonapěťovou diodu (např. 3 V), jsou vyžadovány dva zdroje a propojka musí být odpojena. Je důležité co nejpřesněji sladit napětí napájecího zdroje s požadavky laserové diody.
• Pro napětí nižší než 3,3 V je vstupní napětí dáno vzorcem:
  Vin = 0,2* I + Vd
• Vin - vstupní napětí
• Vd - pracovní napětí diody
• I - provozní proud

• Dbejte zvýšené opatrnosti, aby nedošlo ke zkratu mezi + (VCC) napájecího zdroje a – (GND) logického nebo monitorovacího vstupu, což by mohlo nenávratně poškodit tenké logické GND cesty.
• Modulační vstup lze použít jako TTL vstup s logickými úrovněmi 0 V a 5 V nebo jako analogový vstup. Analogová modulace umožňuje nastavovat výstupní výkon pomocí konkrétních napěťových úrovní (např. 2,5 V pro 50 % výkonu, 4 V pro 80 % výkonu atd.). Tento vstup lze využít i jako PWM vstup. Jediným požadavkem je, aby základní frekvence PWM signálu byla v rozmezí 5–20 kHz.
• Doporučujeme použití napájecích kabelů s průřezem 0,1*I mm2, kde I je provozní proud.
• Podle použité laserové diody a napájecího zdroje může být vyžadován přídavný ventilátor k zajištění správného chlazení MOSFETů. Nadměrné zahřívání může poškodit MOSFETy a způsobit spálení laserových diod.

Ochrana

Napájecí okruh laserové diody je chráněn proti přepólování pomocí vysoko proudové Schottky diody s nízkým propustným napětím, která chrání laserovou diodu při nesprávném připojení napětí a zároveň minimalizuje tepelné ztráty.

Pro ochranu analogového vstupu je integrována Zenerova dioda 5V1 k zachycení napětí vyšších než 5 V. Je však zásadní nepoužívat vyšší napětí na tomto vstupu.
