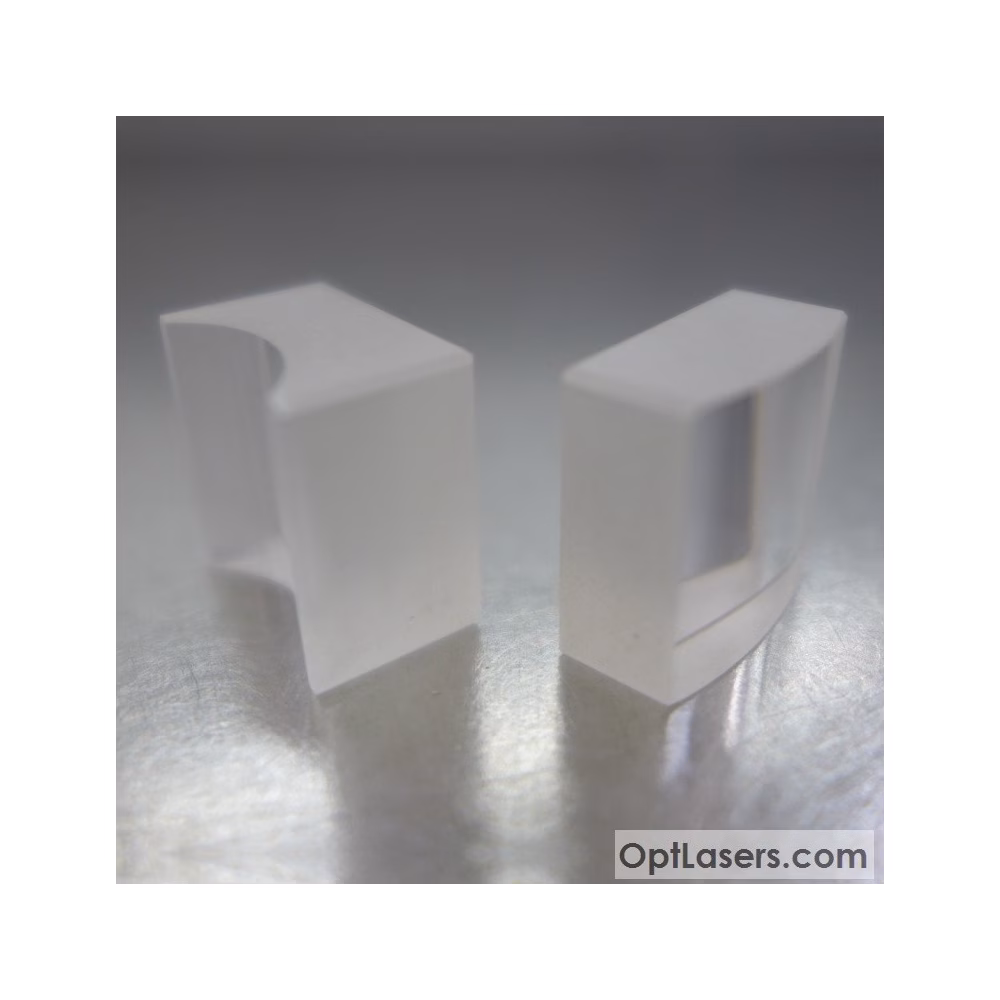

Silindirik Lensler 3X Büyütme (AR 400-700 nm) KIRMIZI
Lazer ışınının sapmasını azaltmak için kullanılan optik sistem. Özellikle geniş ışınlar veya 6 W MAVİ lazerler için tasarlanmıştır. Lenslerde 3 X büyütme bulunur ve ışın sapması da 3 kat düzeltilir.
Ürün açıklaması
Silindirik Lensler 3X Büyütme (AR 400-700 nm) KIRMIZI Hakkında
Lazer ışınının sapmasını azaltmak için tasarlanmış optik sistem.
Lensin her iki yüzeyine uygulanan yansıma önleyici kaplama, 400 nm - 700 nm spektrumunun tamamı için olağanüstü %99,7'nin üzerinde ışık geçirgenliği sağlar. Lensler, aşağıda listelenen diyotlarla en iyi uyumu sağlamak amacıyla şekil açısından optimize edilmiştir. Ayrıca diğer lazer diyotları ile de kullanılabilirler. Lazer diyodunuz ile kullanılacak lenslerin doğru seçimi konusunda herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Lens sistemi 638 nm lazer diyotları için tasarlanmıştır:
- 500 mW Mitsubishi ( ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Aşağıda Oclaro'nun 700 mW@ 1 A lazer diyotu ile yapılan optik sistem testi gösterilmektedir. Bu lens çifti kullanılarak, lazer ışınının genişliği üç kattan fazla azaltılabilmektedir.
10 cm mesafede silindirik lensler olmadan ve lenslerle çıkış ışın noktasının boyutları.
10 metre mesafede lazer ışın noktası boyutları, lenslerle ve lenssiz.

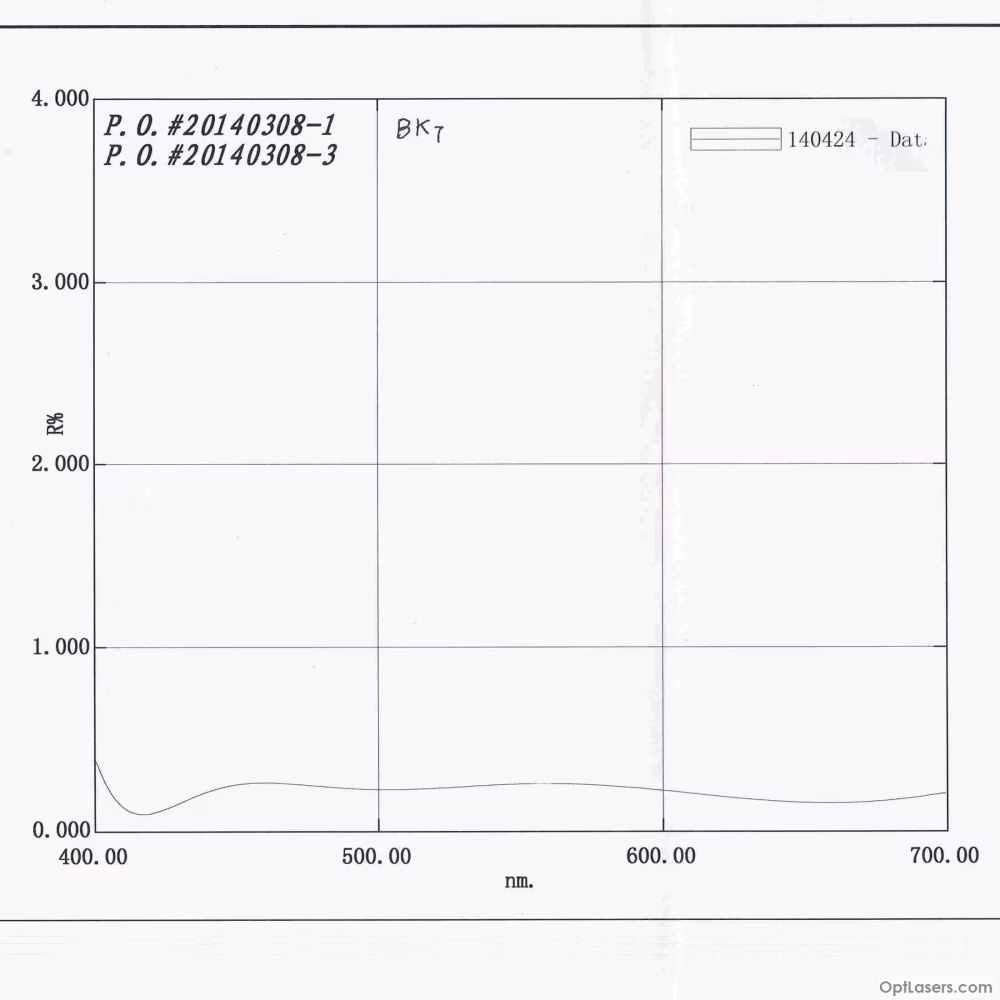

İki lens için yansıtma testi sonuçlarını gösteren grafik:
