LPLDD-10A-24V-TP-H Driver per diodi laser

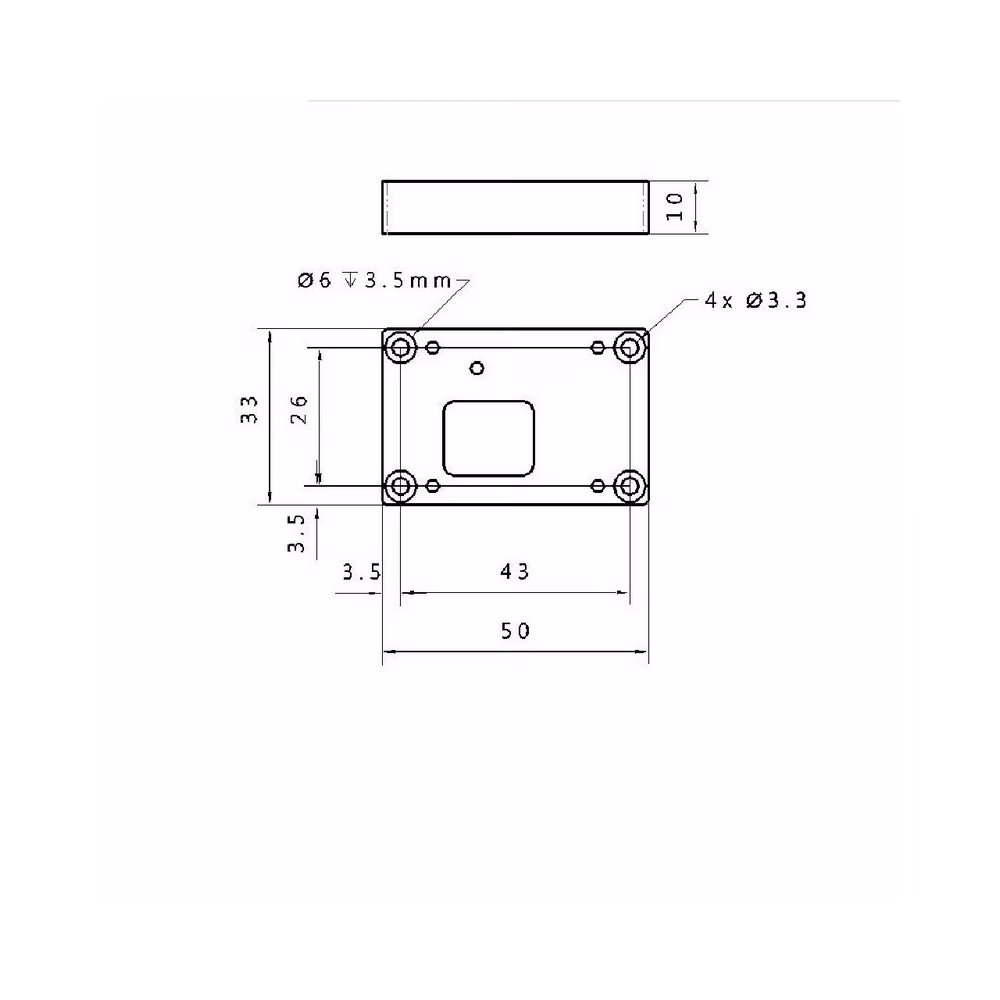

Informazioni sul driver per diodi laser LPLDD-10A-24V-TP-H

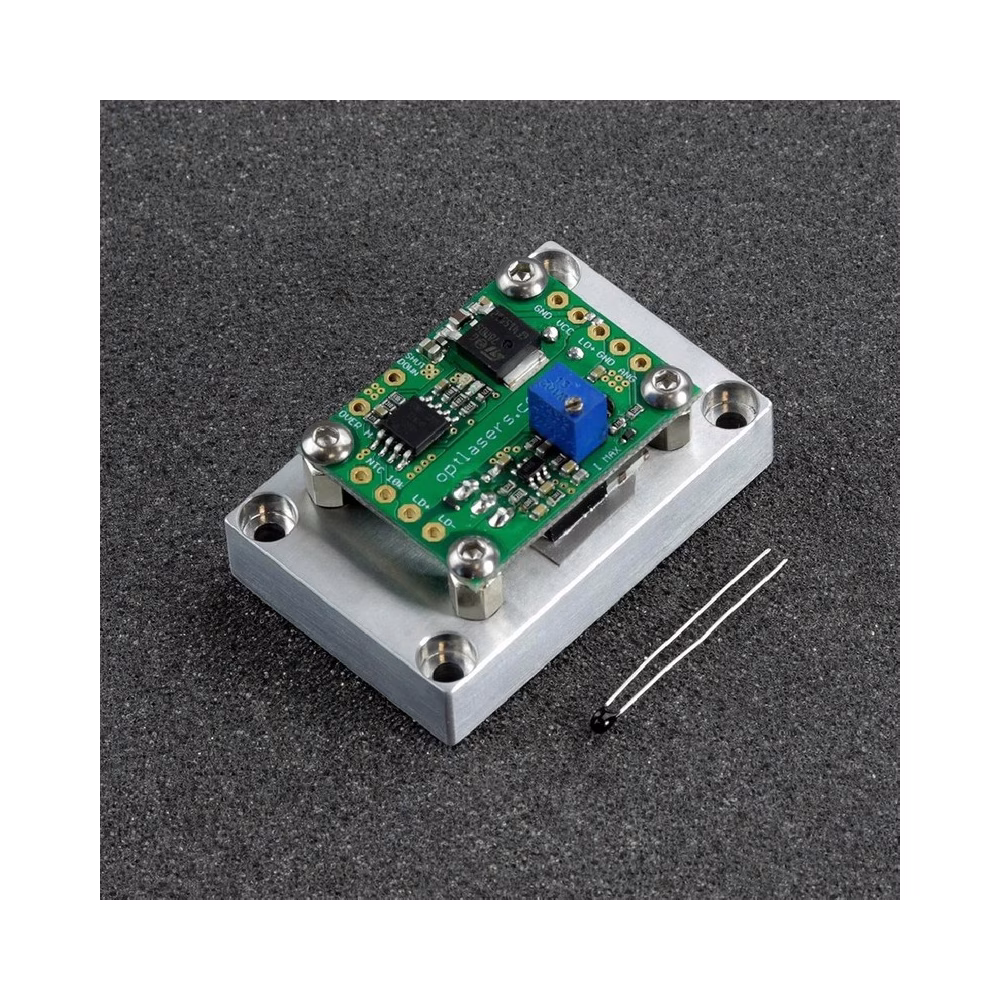

Il driver per diodi laser LPLDD-10A-24V-TP-H è un driver professionale per diodi laser dotato di protezione termica per garantire prestazioni ottimali dei diodi laser e prevenire il surriscaldamento. Questo driver versatile consente la regolazione della corrente di uscita da 0 a 10 A e permette la modulazione della corrente del diodo a frequenze fino a 100 kHz. Di seguito è mostrato un esempio di test con un segnale di modulazione di ingresso a onda quadra a 100 kHz.

Il driver integra un sistema di protezione termica avanzato per salvaguardare il diodo laser dal surriscaldamento. In condizioni operative normali, il LED verde rimane acceso finché il termistore misura una temperatura inferiore a 40 gradi Celsius. Se la temperatura supera i 40 gradi Celsius, il LED rosso inizia a lampeggiare. Quando la temperatura raggiunge i 45 gradi Celsius, il LED rosso rimane acceso e il driver del diodo laser si spegne automaticamente fino a quando la temperatura non scende sotto i 40 gradi Celsius. Se la connessione tra il driver e il termistore viene persa o interrotta, entrambi i LED lampeggiano ed è necessario resettare il driver disconnettendo e riconnettendo l'alimentazione.

Grazie all'ampia compatibilità, il LPLDD-10A-24V-TP-H può alimentare un'ampia gamma di diodi laser disponibili sul mercato, inclusi quelli con lunghezze d'onda di 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm e 980 nm, con potenze ottiche fino a 5 W.

Esempio di test

• Diodo laser NUBM44 da 6 W (a 3,3 A)
• Cavi da 15 cm di lunghezza e sezione 0,35 mm2
• Tensione di ingresso di 12 V (@ 10% duty cycle)
• Dissipatore di calore 80 x 80 x 20 mm sul MOSFET di potenza

Raccomandazioni e requisiti

• Per alimentare il driver per diodi laser utilizzando un'unica alimentazione tra 7,5 e 24 V DC, assicurarsi che il jumper sia collegato. Tuttavia, se si utilizza un diodo a bassa tensione (ad esempio 3 V), sono necessarie due alimentazioni e il jumper deve essere scollegato. È importante abbinare la tensione di alimentazione il più possibile ai requisiti del diodo laser.
• Per tensioni inferiori a 3,3 V, la tensione di ingresso è data dalla formula:
  Vin = 0,2* I + Vd
• Vin - tensione di ingresso
• Vd - tensione di lavoro del diodo
• I - corrente operativa

• Prestare particolare attenzione ad evitare cortocircuiti tra il + (VCC) dell'alimentatore e il -(GND) dell'ingresso logico o dell'ingresso monitor, poiché ciò può danneggiare irreparabilmente i sottili percorsi GND logici.
• L'ingresso di modulazione può essere utilizzato come ingresso TTL con livelli logici di 0 V e 5 V, oppure come ingresso analogico. La modulazione analogica consente di regolare la potenza di uscita tramite livelli di tensione specifici (ad esempio, 2,5 V per il 50% della potenza di uscita, 4 V per l'80% della potenza di uscita, ecc.). Questo ingresso può essere utilizzato anche come ingresso PWM. L'unico requisito è che la frequenza base del segnale PWM sia compresa tra 5 e 20 kHz.
• Si raccomanda di utilizzare cavi di alimentazione con una sezione di 0,1*I mm2, dove I è la corrente operativa.
• A seconda del diodo laser utilizzato e dell'alimentatore, potrebbe essere necessaria una ventola aggiuntiva per garantire un adeguato raffreddamento dei MOSFET. Un eccessivo riscaldamento può danneggiare i MOSFET e i diodi laser potrebbero subire danni irreversibili.

Protezione

Il circuito di alimentazione del diodo laser è protetto contro l'inversione di polarità tramite un diodo Schottky ad alta corrente e bassa caduta di tensione, salvaguardando il diodo laser da connessioni di tensione errate e minimizzando le perdite termiche.

Per proteggere l'ingresso analogico, è inserito un diodo Zener da 5V1 per gestire tensioni superiori a 5 V. Tuttavia, è fondamentale evitare l'applicazione di tensioni maggiori su questo ingresso.
