LPLDD-10A-24V-TP-H Laserdiodentreiber

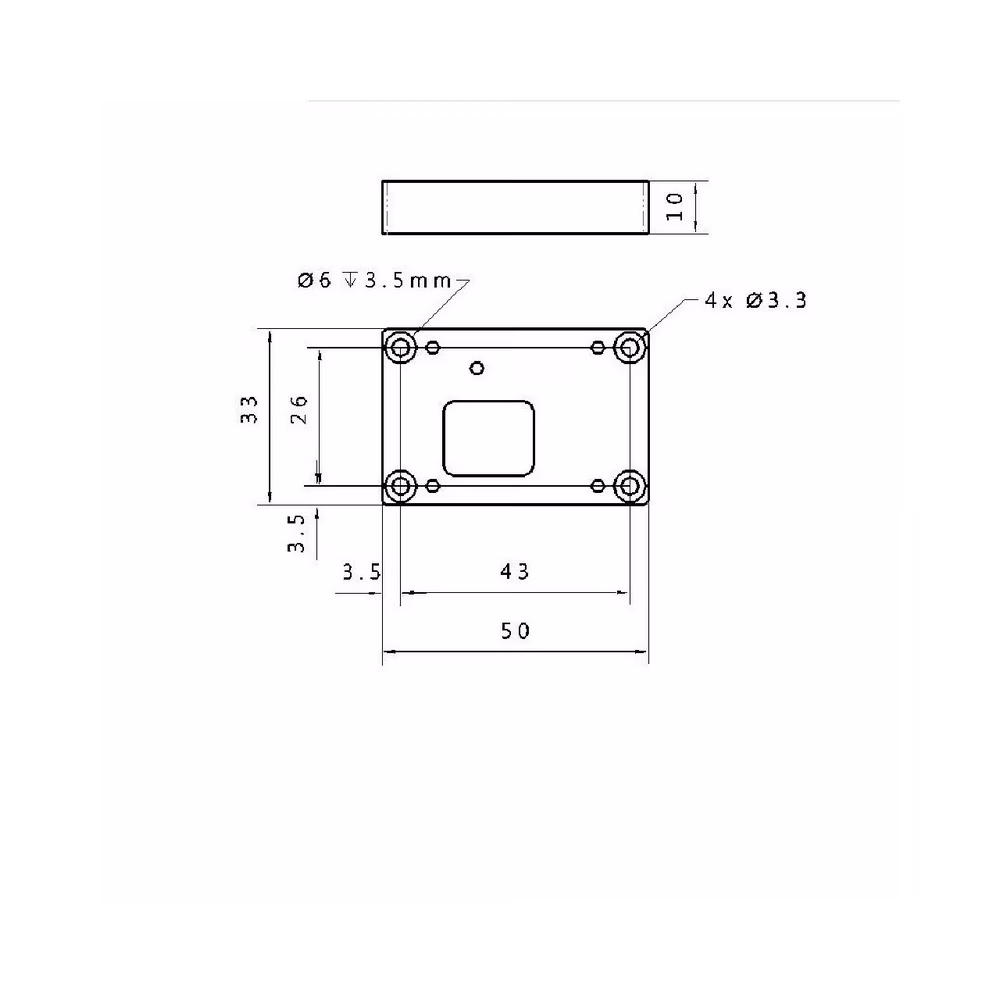

Über den LPLDD-10A-24V-TP-H Laser-Diodentreiber

Der LPLDD-10A-24V-TP-H Laser-Diodentreiber ist ein professioneller Treiber für Laserdioden mit thermischem Schutz, der eine optimale Leistung der Laserdioden gewährleistet und Überhitzung verhindert. Dieser vielseitige Treiber ermöglicht die einstellbare Ausgangsstromregelung von 0 bis 10 A und gestattet die Modulation des Diodenstroms bei Frequenzen bis zu 100 kHz. Ein Beispieltest mit 100 kHz Rechtecksignal-Modulation ist unten dargestellt.

Der Treiber verfügt über ein robustes thermisches Schutzsystem, um die Laserdioden vor Überhitzung zu schützen. Unter normalen Betriebsbedingungen leuchtet die grüne LED, solange der Thermistor eine Temperatur unter 40 Grad Celsius misst. Überschreitet die Temperatur 40 Grad Celsius, beginnt die rote LED zu blinken. Erreicht die Temperatur 45 Grad Celsius, leuchtet die rote LED dauerhaft und der Laserdiodentreiber schaltet sich automatisch ab, bis die Temperatur wieder unter 40 Grad Celsius fällt. Wird die Verbindung zwischen Treiber und Thermistor getrennt oder unterbrochen, blinken beide LEDs, und der Treiber muss durch Trennen und erneutes Verbinden der Stromversorgung zurückgesetzt werden.

Mit breiter Kompatibilität kann der LPLDD-10A-24V-TP-H eine Vielzahl von auf dem Markt erhältlichen Laserdioden versorgen, einschließlich solcher mit Wellenlängen von 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm und 980 nm sowie optischen Leistungen bis zu 5 W.

Beispieltest

• 6 W NUBM44 Laserdioden (bei 3,3 A)
• 15 cm lange 0,35 mm2 Kabel
• 12 V Eingangsspannung (@ 10% Tastverhältnis)
• 80 x 80 x 20 Kühlkörper am Leistungs-MOSFET

Empfehlungen und Anforderungen

• Um den Laserdiodentreiber mit einer einzigen Stromversorgung im Bereich von 7,5 bis 24 V DC zu betreiben, stellen Sie sicher, dass der Jumper eingesetzt ist. Wird jedoch eine Niederspannungsdiode (z. B. 3 V) betrieben, sind zwei Stromversorgungen erforderlich, und der Jumper muss entfernt werden. Es ist wichtig, die Versorgungsspannung genau an die Anforderungen der Laserdioden anzupassen.
• Bei Spannungen unter 3,3 V ergibt sich die Eingangsspannung aus der Formel:
  Vin = 0,2* I + Vd
• Vin - Eingangsspannung
• Vd - Dioden-Betriebsspannung
• I - Betriebsstrom

• Vermeiden Sie unbedingt Kurzschlüsse zwischen + (VCC) der Versorgungsspannung und -(GND) des Logikeingangs oder Monitoreingangs, da dies die empfindlichen Logic-GND-Leitungen irreversibel beschädigen kann.
• Der Modulationseingang kann als TTL-Eingang mit Logikpegeln von 0 V und 5 V oder als analoger Eingang genutzt werden. Die analoge Modulation ermöglicht die Einstellung der Ausgangsleistung anhand definierter Spannungspegel (z. B. 2,5 V für 50 % Ausgangsleistung, 4 V für 80 % Ausgangsleistung usw.). Dieser Eingang kann auch als PWM-Eingang verwendet werden. Die einzige Voraussetzung ist, dass die Grundfrequenz des PWM-Signals im Bereich von 5–20 kHz liegt.
• Wir empfehlen die Verwendung von Versorgungsleitungen mit einem Querschnitt von 0,1*I mm2, wobei I dem Betriebsstrom entspricht.
• Je nach verwendeter Laserdioden und Netzteil kann ein zusätzlicher Lüfter erforderlich sein, um die ordnungsgemäße Kühlung der MOSFETs sicherzustellen. Überhitzung kann die MOSFETs beschädigen und Laserdioden zerstören.

Schutz

Die Stromversorgungsschaltung der Laserdioden ist durch eine hochstromfähige Schottky-Diode mit niedriger Durchlassspannung gegen Verpolung abgesichert. Dadurch wird die Laserdioden vor fehlerhafter Spannungsversorgung geschützt und Wärmeverluste werden minimiert.

Zum Schutz des Analogeingangs ist eine 5V1 Zenerdiode integriert, die Spannungen über 5 V ableitet. Es ist jedoch zwingend erforderlich, keine höheren Spannungen an diesem Eingang zu verwenden.
