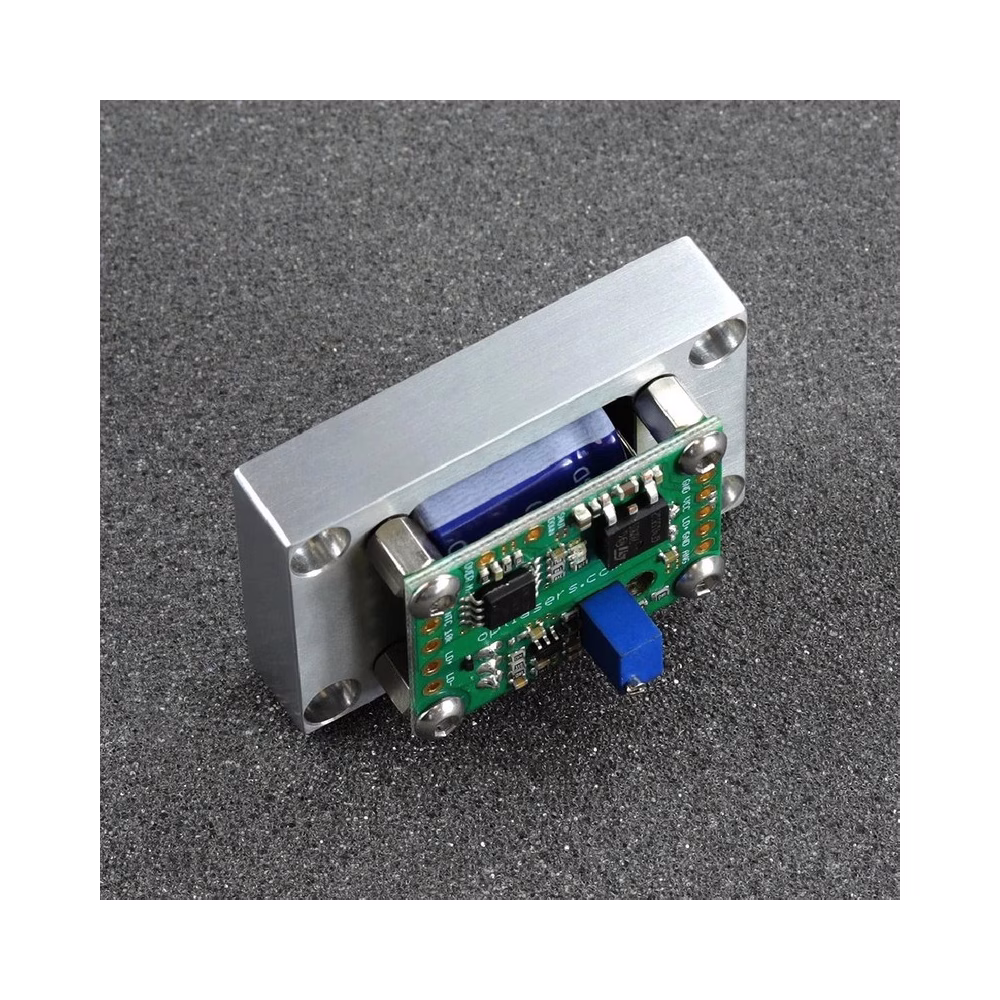

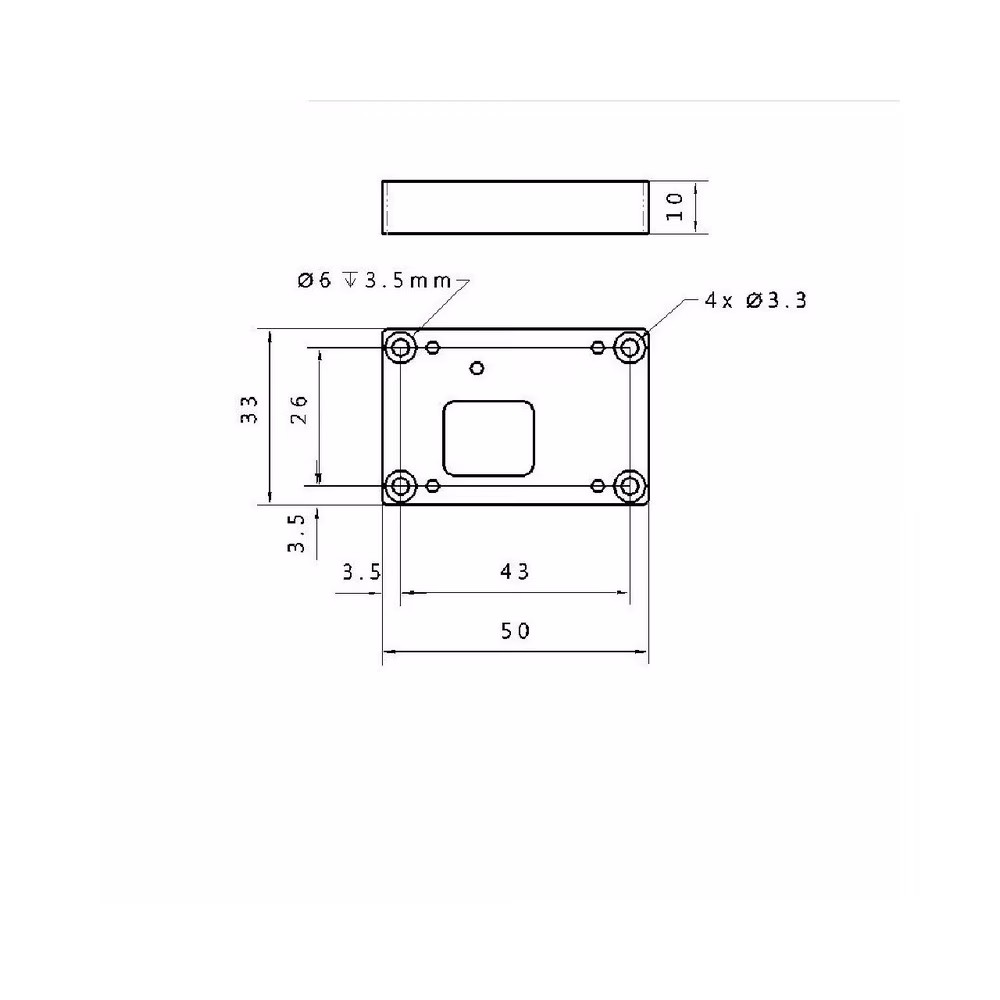

LPLDD-10A-24V-TP-H lézerdióda meghajtó

A LPLDD-10A-24V-TP-H lézerdióda meghajtó ismertetése

A LPLDD-10A-24V-TP-H lézerdióda meghajtó professzionális lézerdióda meghajtó, amely termikus védelemmel van ellátva a lézerdiódák optimális működésének biztosítása és a túlmelegedés megelőzése érdekében. Ez a sokoldalú meghajtó lehetővé teszi a kimenő áram 0 és 10 A között történő állíthatóságát, valamint a diódaáram modulációját akár 100 kHz frekvenciáig. Az alábbiakban egy példa tesztet láthat a 100 kHz-es négyszögjelű bemeneti modulációval.

A meghajtó robusztus termikus védelmi rendszert tartalmaz, amely megvédi a lézerdiódát a túlmelegedéstől. Normál működés közben a zöld LED világít, amíg a termisztor 40 Celsius-fok alatti hőmérsékletet mér. Ha a hőmérséklet meghaladja a 40 Celsius-fokot, a piros LED villogni kezd. 45 Celsius-foknál a piros LED folyamatosan világít, és a lézerdióda meghajtó automatikusan kikapcsol, amíg a hőmérséklet 40 Celsius-fok alá nem csökken. Amennyiben a meghajtó és a termisztor közötti kapcsolat megszakad vagy megszűnik, mindkét LED villogni kezd, ekkor a meghajtó visszaállításához a tápellátást le kell választani, majd ismételten csatlakoztatni.

Széleskörű kompatibilitással a LPLDD-10A-24V-TP-H számos, piacon elérhető lézerdióda üzemeltetésére alkalmas, beleértve a 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm és 980 nm hullámhosszú típusokat, egészen 5 W optikai teljesítményig.

Példa teszt

• 6 W-os NUBM44 lézerdióda (3,3 A áram mellett)
• 15 cm hosszú 0,35 mm2-es vezetékek
• 12 V bemenő feszültség (@ 10% kitöltési tényező)
• 80 x 80 x 20 mm-es hűtőborda a teljesítmény MOSFET-en

Ajánlások és követelmények

• Egyetlen, 7,5-24 V DC tartományú tápegységgel történő üzemeltetés esetén a jumpernek csatlakoztatva kell lennie a lézerdióda meghajtón. Alacsony feszültségű dióda (pl. 3 V) esetén két tápegység szükséges, ebben az esetben a jumper legyen szétkapcsolva. Fontos, hogy a tápfeszültséget pontosan a lézerdióda követelményeihez kell igazítani.
• 3,3 V-nál alacsonyabb feszültségeknél a bemeneti feszültség az alábbi képlet szerint adható meg:
  Vin = 0,2*I + Vd
• Vin - bemeneti feszültség
• Vd - dióda üzemi feszültsége
• I - üzemi áram

• Különös gonddal kerülje el a rövidzárlatot a tápegység + (VCC) és a logikai bemenet vagy monitor bemenet – (GND) között, mert ez véglegesen károsíthatja a vékony logikai GND vezetősávokat.
• A modulációs bemenet használható TTL bemenetként (0 V és 5 V logikai szintekkel), illetve analóg bemenetként. Az analóg modulációval a kimeneti teljesítmény szabályozható meghatározott feszültségszintekkel (pl. 2,5 V: 50% kimenő teljesítmény, 4 V: 80% kimenő teljesítmény, stb.). Ez a bemenet PWM bemenetként is használható. Az egyetlen követelmény, hogy a PWM jel alapfrekvenciája 5-20 kHz tartományban legyen.
• Javasoljuk 0,1*I mm2 keresztmetszetű tápkábelek használatát, ahol I az üzemi áram.
• A használt lézerdióda és tápegység függvényében további ventilátor alkalmazása válhat szükségessé a MOSFET-ek megfelelő hűtése érdekében. Túlzott hőterhelés esetén a MOSFET-ek és a lézerdiódák meghibásodhatnak, illetve kiéghetnek.

Védelem

A lézerdióda teljesítményáramköre fordított polaritás ellen Schottky-diódával védett, amely nagy áramra és alacsony előfeszítési feszültségre képes, így megóvja a lézerdiódát a helytelen feszültségcsatlakozástól, miközben minimalizálja a hőveszteséget.

Az analóg bemenet védelmére egy 5V1 Zener-dióda került beépítésre, amely képes kezelni az 5 V feletti feszültségeket. Ennek ellenére fontos, hogy ennél magasabb feszültség ne kerüljön erre a bemenetre.
