Driver pentru diodă laser LPLDD-10A-24V-TP-H

Despre driverul pentru diodă laser LPLDD-10A-24V-TP-H

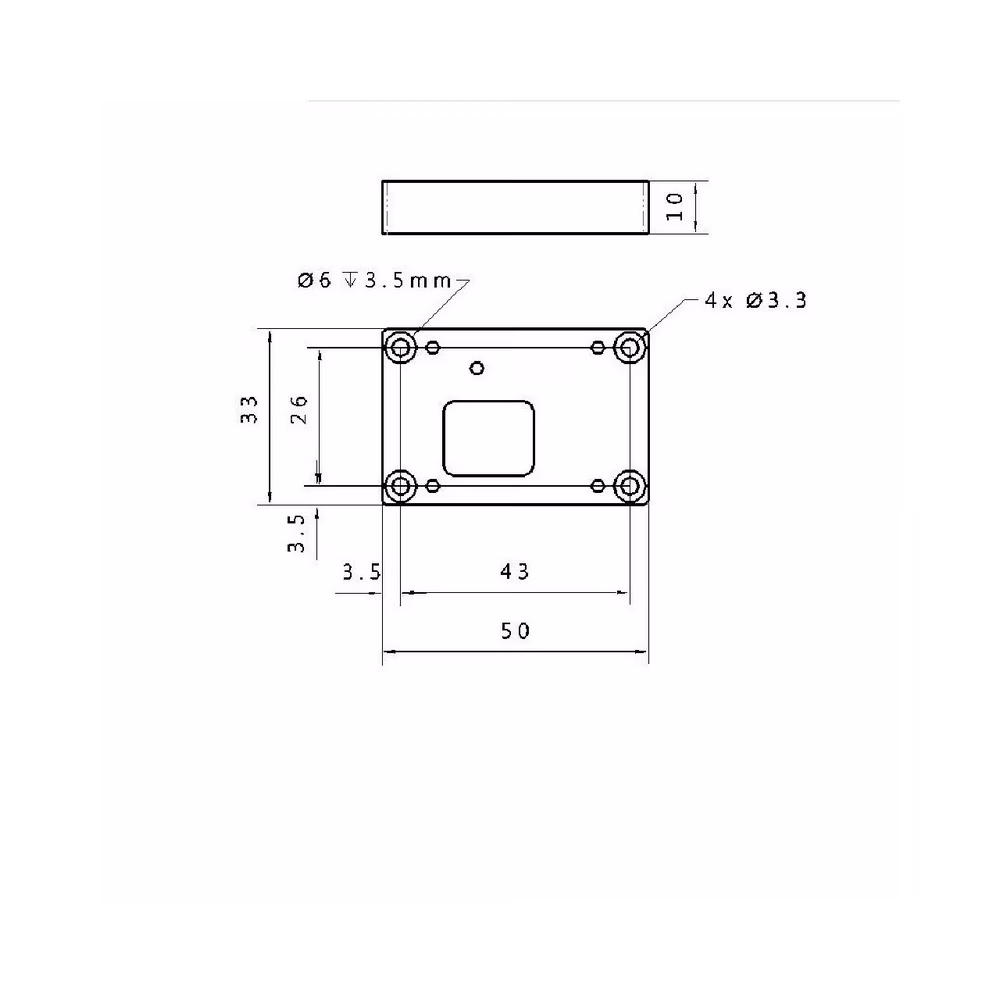

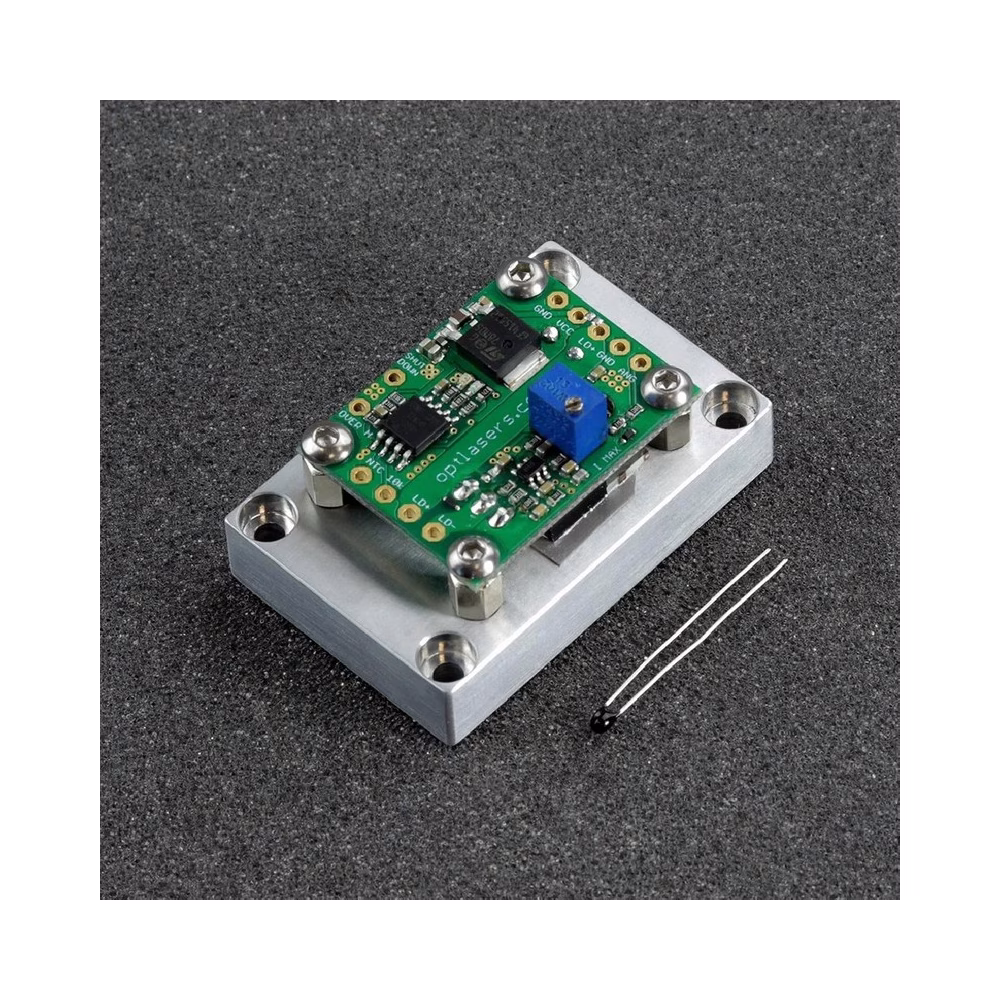

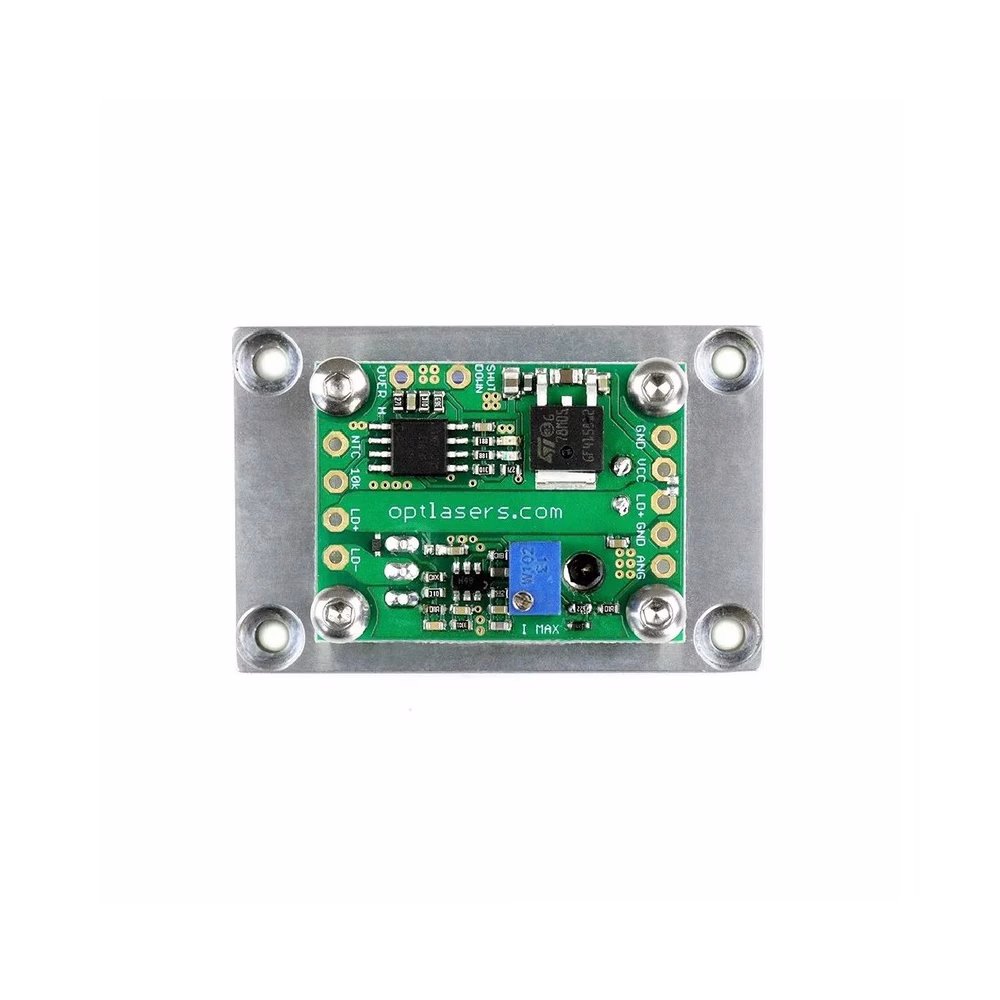

Driverul pentru diodă laser LPLDD-10A-24V-TP-H este un driver profesional destinat diodelor laser, echipat cu protecție termică pentru a asigura performanța optimă a diodelor laser și a preveni supraîncălzirea. Acest driver versatil permite reglarea curentului de ieșire între 0 și 10 A și facilitează modularea curentului prin diodă la frecvențe de până la 100 kHz. Un exemplu de testare cu semnal de modulație pătrată la 100 kHz este prezentat mai jos.

Driverul încorporează un sistem robust de protecție termică pentru a proteja dioda laser de supraîncălzire. În condiții normale de funcționare, LED-ul verde rămâne aprins atâta timp cât termistorul măsoară o temperatură sub 40 de grade Celsius. Dacă temperatura depășește 40 de grade Celsius, LED-ul roșu începe să pâlpâie. Când temperatura atinge 45 de grade Celsius, LED-ul roșu rămâne aprins, iar driverul pentru dioda laser se oprește automat până la scăderea temperaturii sub 40 de grade Celsius. Dacă conexiunea dintre driver și termistor este pierdută sau întreruptă, ambele LED-uri vor pâlpâi, fiind necesară resetarea driverului prin deconectarea și reconectarea alimentării electrice.

Cu o compatibilitate extinsă, LPLDD-10A-24V-TP-H poate alimenta o gamă largă de diode laser disponibile pe piață, inclusiv pe cele cu lungimi de undă de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, cu puteri optice de până la 5 W.

Exemplu de testare

• Diodă laser NUBM44 de 6 W (la 3,3 A )
• Cabluri de 15 cm lungime, 0,35 mm2
• Tensiune de intrare 12 V (@ 10% ciclu de lucru)
• Radiator 80 x 80 x 20 pe MOSFET de putere

Recomandări și cerințe

• Pentru alimentarea driverului pentru diodă laser cu o singură sursă de alimentare în intervalul 7.5-24 V DC, asigurați-vă că jumperul este conectat. Dacă utilizați o diodă cu tensiune redusă (ex.: 3 V), sunt necesare două surse de alimentare și jumperul trebuie deconectat. Este esențial ca tensiunea sursei de alimentare să fie cât mai apropiată de cerințele diodei laser.
• Pentru tensiuni mai mici de 3.3 V, tensiunea de intrare se calculează cu formula:
  Vin = 0,2* I + Vd
• Vin - tensiunea de intrare
• Vd - tensiunea de funcționare a diodei
• I - curentul de operare

• Acordați atenție deosebită pentru a evita scurtcircuitele între + (VCC) al sursei de alimentare și - (GND) al intrării logice sau al intrării de monitorizare, deoarece acestea pot deteriora ireparabil traseele subțiri GND logice.
• Intrarea de modulație poate fi utilizată ca intrare TTL cu niveluri logice de 0 V și 5 V sau ca intrare analogică. Modulația analogică permite ajustarea puterii de ieșire prin utilizarea unor niveluri specifice de tensiune (ex: 2,5 V pentru 50% putere de ieșire, 4 V pentru 80% putere de ieșire etc.). Această intrare poate fi folosită și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie în intervalul 5-20 kHz.
• Recomandăm utilizarea cablurilor de alimentare cu o secțiune de 0,1*I mm2, unde I este curentul de operare.
• În funcție de dioda laser și sursa de alimentare utilizate, poate fi necesar un ventilator suplimentar pentru a asigura răcirea adecvată a MOSFET-urilor. Căldura excesivă poate deteriora MOSFET-urile și poate distruge diodele laser.

Protecție

Circuitul de alimentare al diodei laser este protejat împotriva polarității inversate prin utilizarea unei diode Schottky de curent mare cu cădere de tensiune directă redusă, pentru a proteja dioda laser împotriva conexiunilor greșite ale tensiunii și a minimiza pierderile termice.

Pentru protecția intrării analogice, este inclusă o diodă Zener 5V1 pentru a gestiona tensiunile ce depășesc 5 V. Totuși, este esențial să se evite aplicarea unor tensiuni mai mari pe această intrare.
