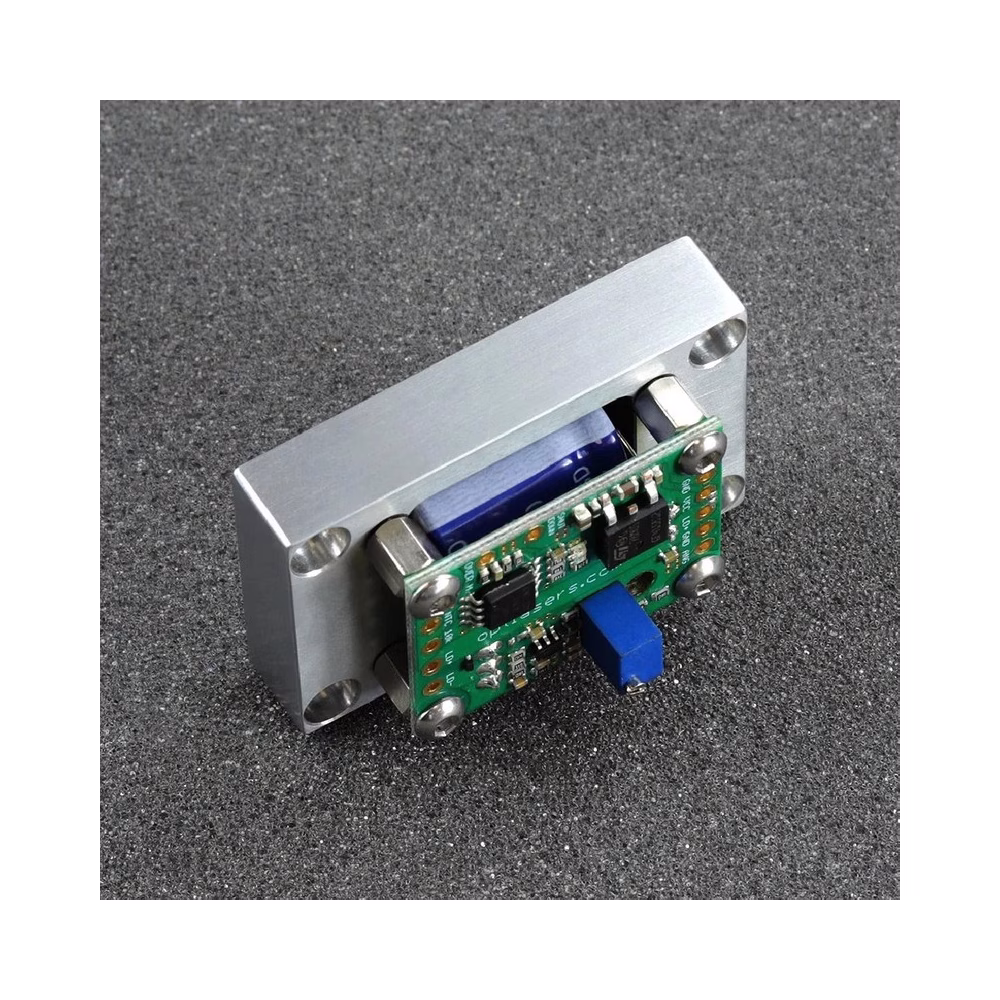

Pilote de diode laser LPLDD-10A-24V-TP-H

À propos du LPLDD-10A-24V-TP-H Laser Diode Driver

Le LPLDD-10A-24V-TP-H Laser Diode Driver est un pilote professionnel pour diode laser doté d’une protection thermique garantissant des performances optimales des diodes laser et prévenant la surchauffe. Ce pilote polyvalent permet un courant de sortie réglable de 0 à 10 A et autorise une modulation du courant de la diode jusqu’à une fréquence de 100 kHz. Un exemple de test utilisant un signal d’entrée modulé en onde carrée à 100 kHz est illustré ci-dessous.

Le pilote intègre un système de protection thermique robuste pour protéger la diode laser de la surchauffe. En conditions de fonctionnement normales, la LED verte reste allumée tant que la température mesurée par la thermistance est inférieure à 40 degrés Celsius. Si la température dépasse 40 degrés Celsius, la LED rouge se met à clignoter. Lorsque la température atteint 45 degrés Celsius, la LED rouge demeure allumée, et le pilote de diode laser se met hors service automatiquement jusqu’à ce que la température retombe en dessous de 40 degrés Celsius. Si la connexion entre le pilote et la thermistance est perdue ou interrompue, les deux LEDs clignotent, nécessitant une réinitialisation du pilote via la déconnexion puis reconnexion de l’alimentation.

Grâce à sa large compatibilité, le LPLDD-10A-24V-TP-H peut alimenter une grande variété de diodes laser disponibles sur le marché, notamment celles ayant des longueurs d’onde de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm et 980 nm, pour des puissances optiques allant jusqu’à 5 W.

Exemple de test

• Diode laser NUBM44, 6 W (à 3,3 A)
• Fils de 0,35 mm2 d’une longueur de 15 cm
• Tension d’entrée de 12 V (@ 10% de cycle de service)
• Dissipateur thermique de 80 x 80 x 20 mm sur le MOSFET de puissance

Recommandations et exigences

• Pour alimenter le laser diode driver avec une seule alimentation comprise entre 7,5 et 24 V DC, assurez-vous que le cavalier est connecté. Toutefois, si une diode à basse tension est utilisée (par exemple 3 V), deux alimentations sont nécessaires et le cavalier doit alors être déconnecté. Il est impératif d’adapter la tension d’alimentation aux besoins de la diode laser.
• Pour des tensions inférieures à 3,3 V, la tension d'entrée est déterminée par la formule :
  Vin = 0,2* I + Vd
• Vin - tension d'entrée
• Vd - tension de fonctionnement de la diode
• I - courant de fonctionnement

• Veillez scrupuleusement à éviter tout court-circuit entre le + (VCC) de l’alimentation et le – (GND) de l’entrée logique ou de l’entrée de supervision, car cela peut endommager irrémédiablement les fines pistes GND de la logique.
• L’entrée de modulation peut être utilisée en entrée TTL avec des niveaux logiques de 0 V et 5 V, ou en entrée analogique. La modulation analogique permet de régler la puissance de sortie en appliquant des niveaux de tension spécifiques (par exemple, 2,5 V pour 50 % de puissance, 4 V pour 80 % de puissance, etc.). Cette entrée peut également être utilisée pour un signal PWM. La seule exigence est que la fréquence fondamentale du signal PWM soit comprise entre 5 et 20 kHz.
• Nous recommandons l’utilisation de câbles d’alimentation avec une section de 0,1*I mm2, I correspondant au courant de fonctionnement.
• Selon la diode laser utilisée et l’alimentation, il peut être nécessaire d’ajouter un ventilateur pour assurer le refroidissement adéquat des MOSFETs. Un échauffement excessif peut endommager les MOSFETs et entraîner la destruction des diodes laser.

Protection

Le circuit d’alimentation de la diode laser est protégé contre les inversions de polarité par une diode Schottky à fort courant et faible chute de tension directe, protégeant la diode laser contre les erreurs de connexion tout en limitant les pertes thermiques.

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée pour gérer les tensions supérieures à 5 V. Il est toutefois essentiel d’éviter d’appliquer des tensions plus élevées sur cette entrée.
