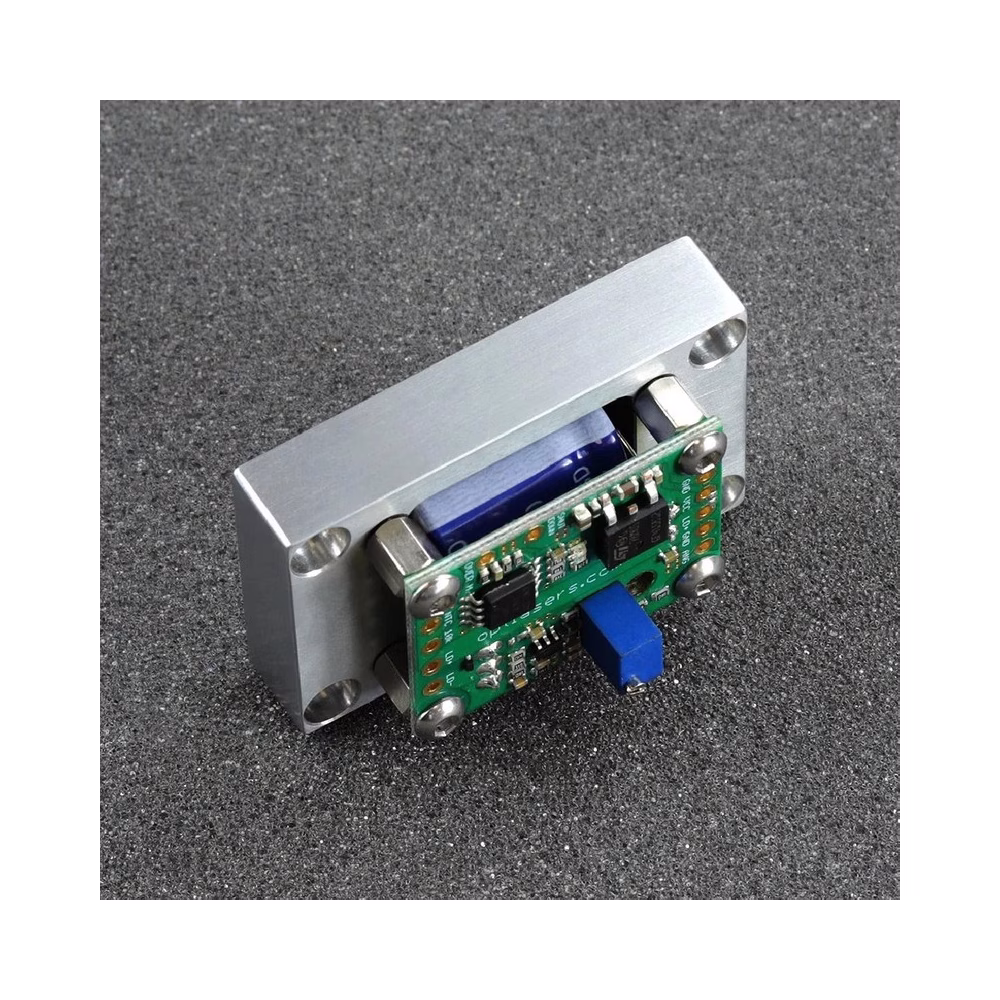

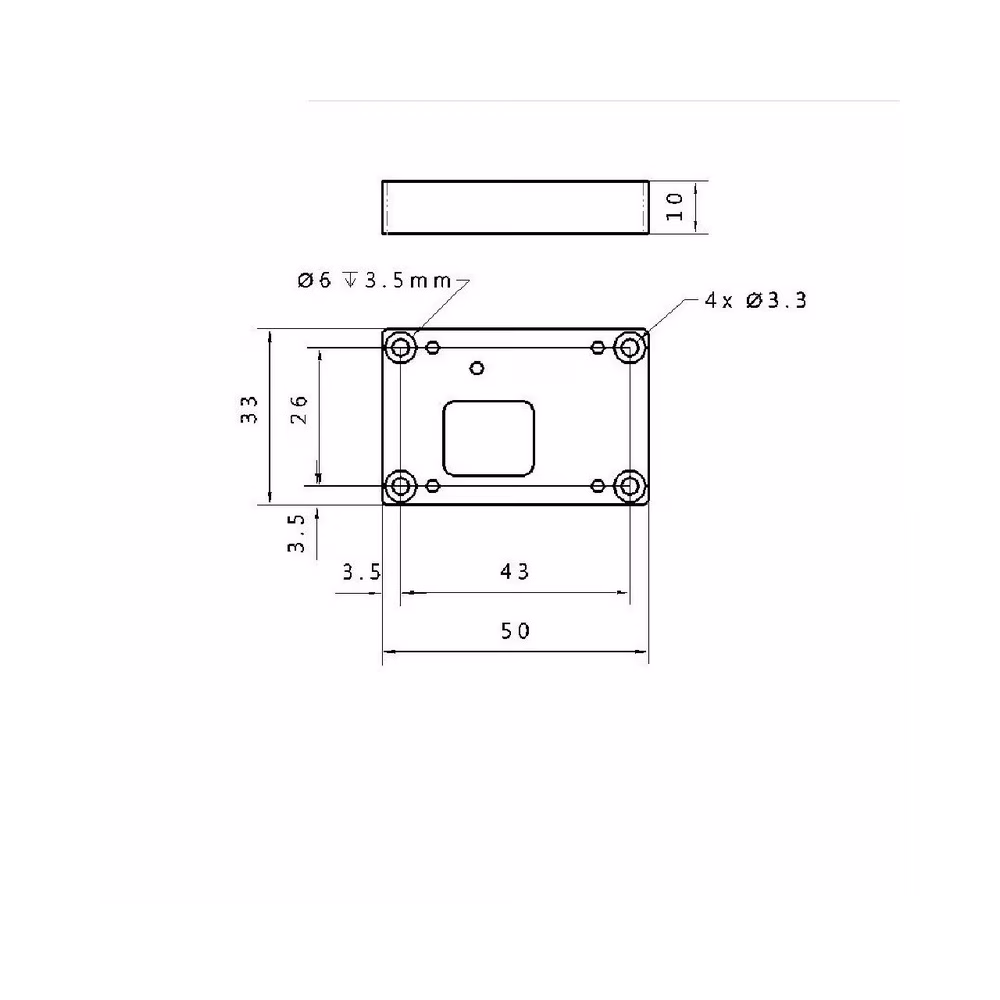

LPLDD-10A-24V-TP-H Laserdiodedriver

Om LPLDD-10A-24V-TP-H Laser Diode Driver

LPLDD-10A-24V-TP-H Laser Diode Driver er en profesjonell laserdiode-driver med termisk beskyttelse for å sikre optimal ytelse av laserdioder og forhindre overoppheting. Denne allsidige driveren gir mulighet for justerbar utgangsstrøm fra 0 til 10 A og muliggjør modulasjon av diodestrøm ved frekvenser opp til 100 kHz. Eksempel på test med 100 kHz firkantbølge inngangssignalmodulasjon vises nedenfor.

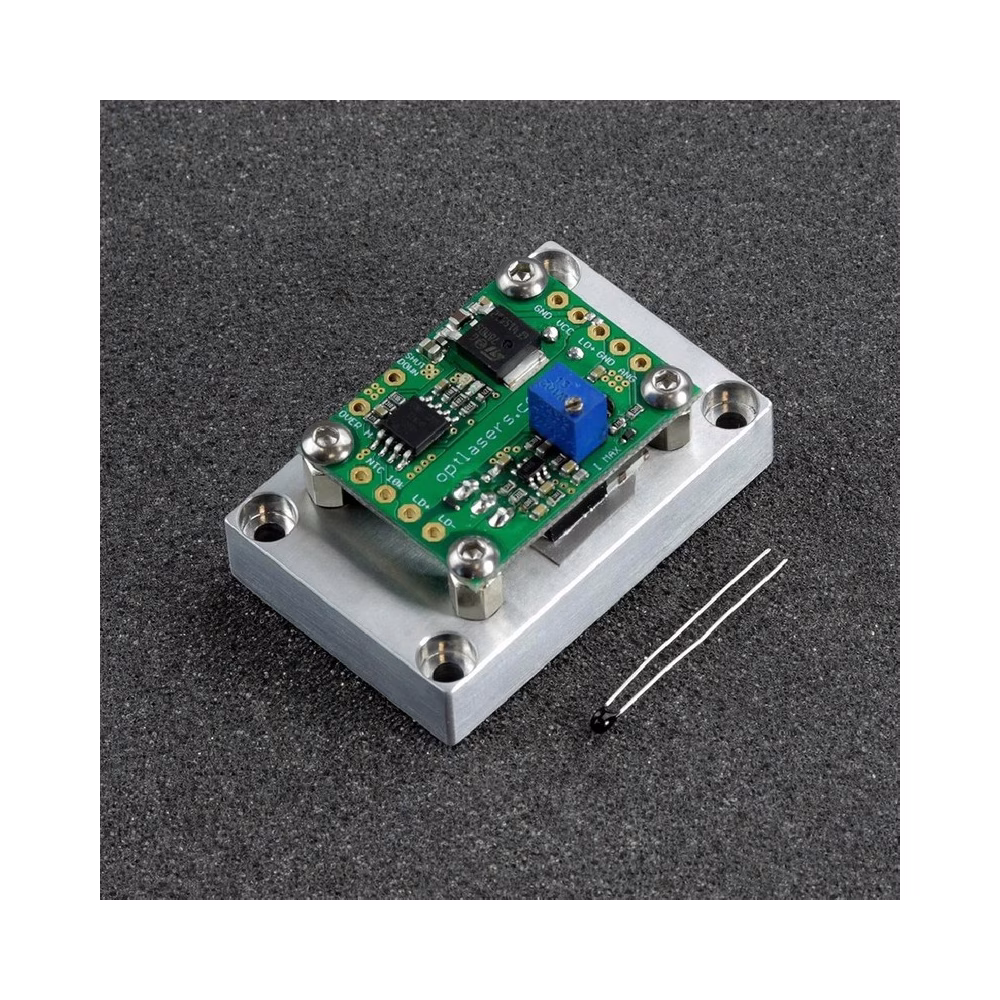

Driveren inneholder et robust termisk beskyttelsessystem for å beskytte laserdioden mot overoppheting. Under normale driftsforhold lyser den grønne LED-en kontinuerlig så lenge termistoren måler en temperatur under 40 grader Celsius. Dersom temperaturen overstiger 40 grader Celsius, begynner den røde LED-en å blinke. Når temperaturen når 45 grader Celsius, forblir den røde LED-en tent, og laserdiodedriveren slår seg automatisk av inntil temperaturen faller under 40 grader Celsius. Dersom forbindelsen mellom driveren og termistoren brytes eller avbrytes, vil begge LED-ene blinke, noe som krever en tilbakestilling av driveren ved å koble fra og koble til strømforsyningen på nytt.

Med bred kompatibilitet kan LPLDD-10A-24V-TP-H drive et omfattende spekter av laserdioder på markedet, inkludert dem med bølgelengder på 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm og 980 nm, med optiske effekter opptil 5 W.

Eksempeltest

• 6 W NUBM44 laserdioder (ved 3,3 A )
• 15 cm lange 0.35 mm2 ledninger
• 12 V inngangsspenning (@ 10% driftssyklus)
• 80 x 80 x 20 kjøleribbe på strøm-MOSFET

Anbefalinger og krav

• For å drive laserdiodedriveren med én strømforsyning i området 7,5-24 V DC, sørg for at jumperen er tilkoblet. Dersom du bruker en lavspenningsdiode (f.eks. 3 V), kreves to strømforsyninger, og jumperen må kobles fra. Det er viktig å matche strømforsyningsspenningen nøye til kravet for laserdioden.
• For spenninger lavere enn 3,3 V beregnes inngangsspenningen med formelen:
  Vin = 0,2* I + Vd
• Vin - inngangsspenning
• Vd - diodens arbeidsspenning
• I - arbeidsstrøm

• Vær svært forsiktig for å unngå kortslutning mellom + (VCC) på strømforsyningen og -(GND) på logikk- eller monitorinngangen, da dette kan skade de tynne GND-lederbanene uopprettelig.
• Modulasjonsinngangen kan brukes som en TTL-inngang med logikknivåer på 0 V og 5 V, eller som en analog inngang. Analog modulasjon muliggjør justering av utgangseffekten ved bruk av bestemte spenningsnivåer (f.eks. 2,5 V for 50 % utgangseffekt, 4 V for 80 % utgangseffekt, etc.). Denne inngangen kan også brukes som PWM-inngang. Det eneste kravet er at basisfrekvensen for PWM-signalet ligger i området 5-20 kHz.
• Vi anbefaler bruk av strømkabler med tverrsnitt på 0,1*I mm2, hvor I er arbeidsstrømmen.
• Avhengig av den brukte laserdioden og strømforsyningen kan det være nødvendig med en ekstra vifte for å sikre tilstrekkelig kjøling av MOSFET-ene. Overdreven varme kan skade MOSFET-er og laserdioder kan bli ødelagt.

Beskyttelse

Laserdiodens strømkretser er beskyttet mot reversert polaritet ved bruk av høystrøms Schottky-diode med lav spenningstap, som beskytter laserdioden mot feil polaritetsforbindelser og samtidig minimerer varmetap.

For å beskytte analoginngangen er det integrert en 5V1 Zener-diode for å håndtere spenninger over 5 V. Det er imidlertid essensielt å unngå bruk av høyere spenninger på denne inngangen
