Driver de Diodo Laser HPLDD-5A-48V

Sobre o Driver de Diodo Laser HPLDD-5A-48V

O Driver de Diodo Laser HPLDD-5A-48V é um driver profissional de alta potência projetado especificamente para diodos laser de alta potência. Ele suporta modulação de corrente até 50 kHz e é dedicado a sistemas com múltiplos diodos laser com altas tensões de operação (até 48 V). A tensão de alimentação adequada é crucial ao operar com múltiplos diodos laser (consulte a seção "Recomendações e requisitos" para a fórmula da tensão máxima de entrada).

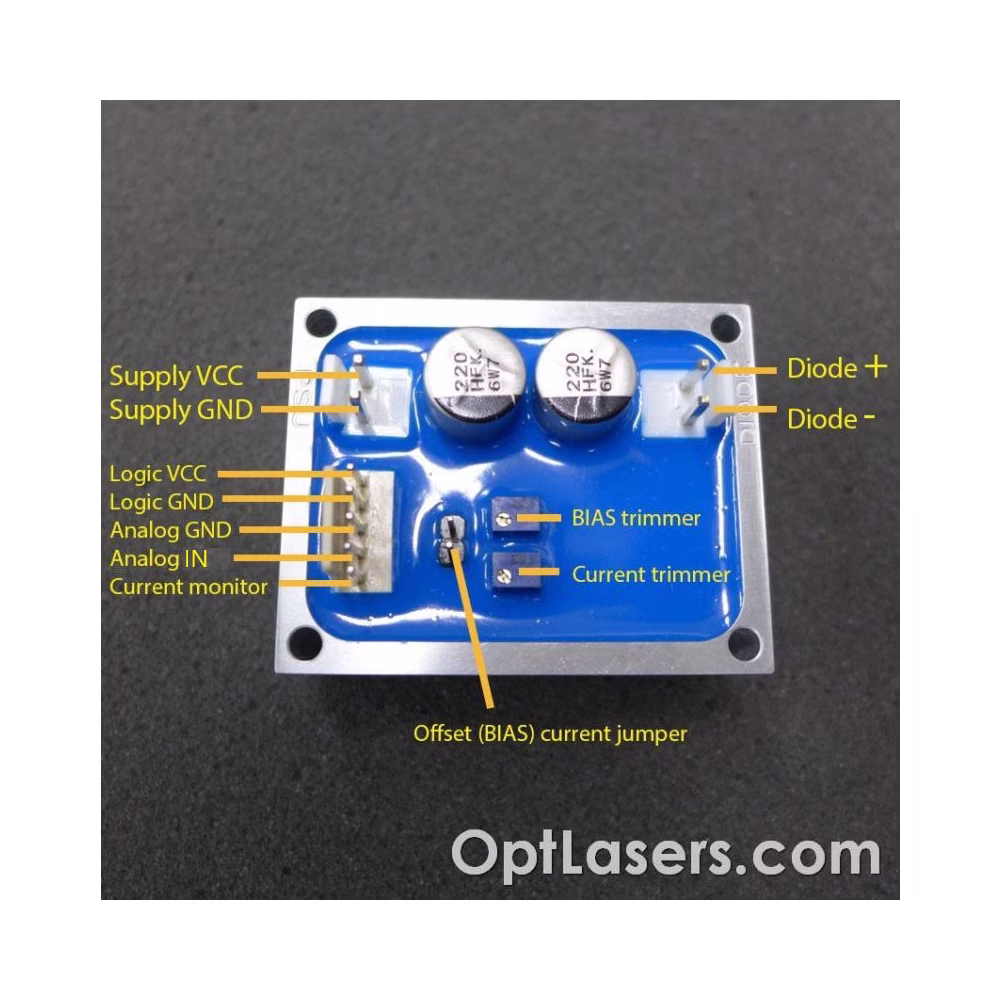

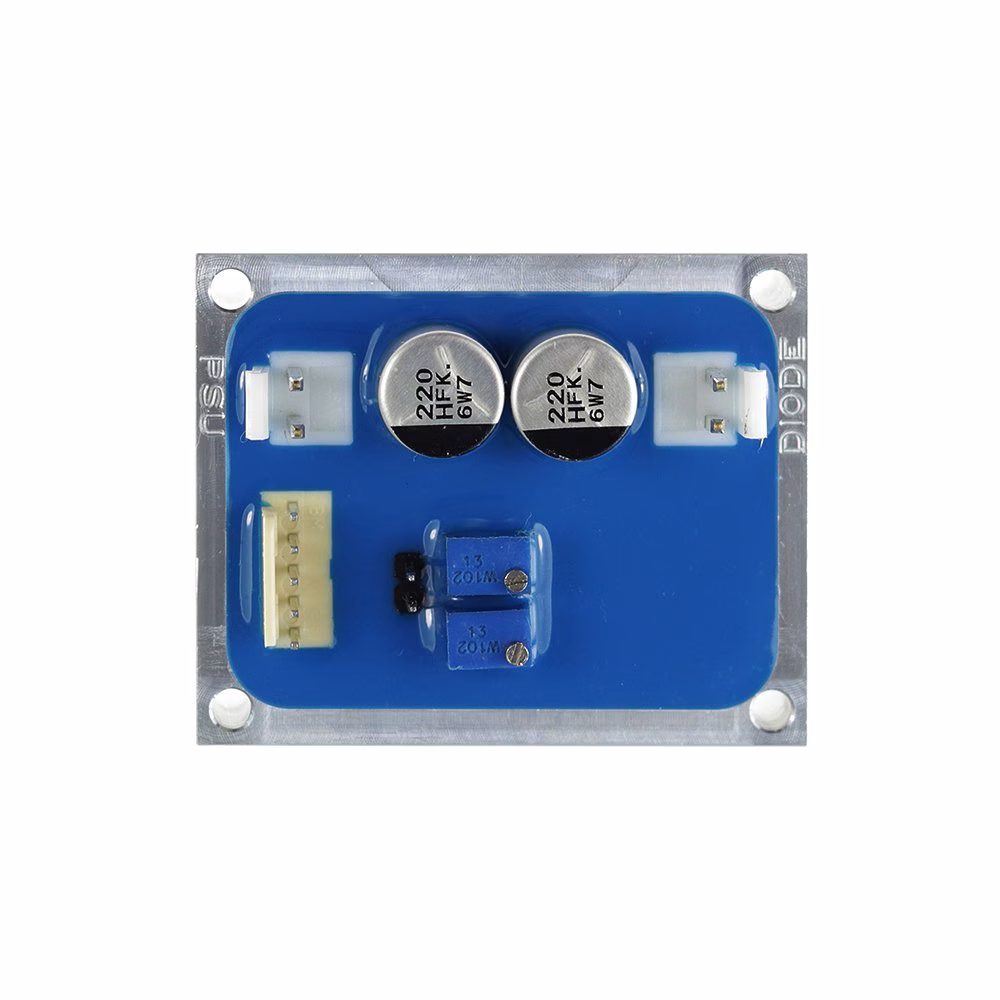

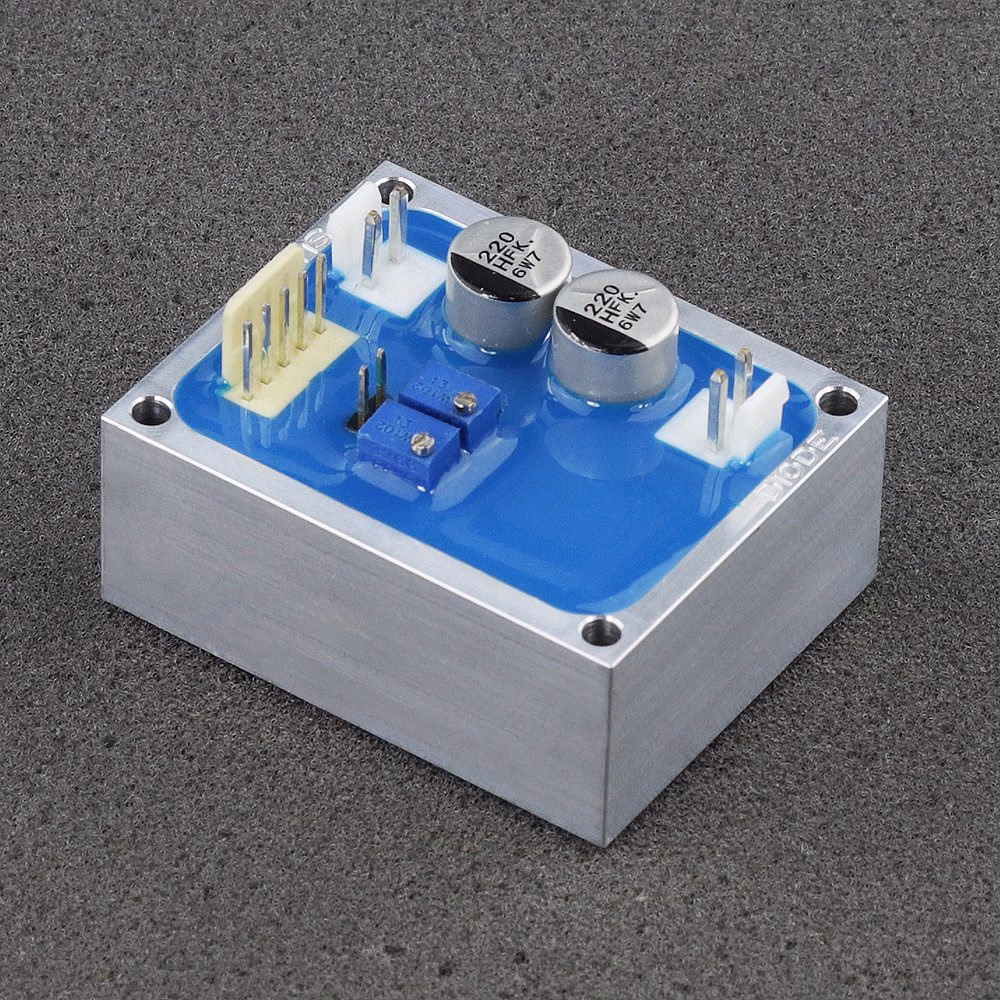

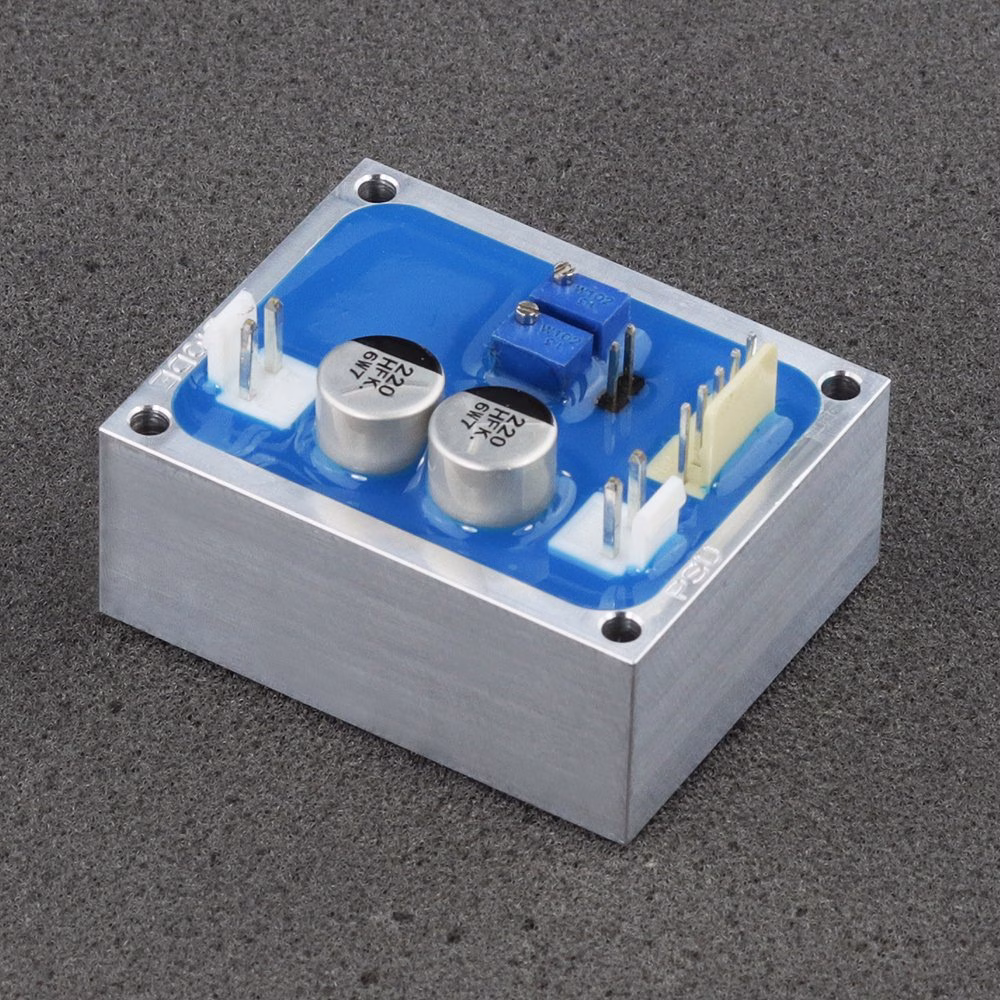

O driver possui entradas separadas para a tensão de alimentação do diodo laser e para a tensão de entrada lógica, minimizando a resistência de condução do MOSFET de potência. O corpo do dissipador de calor em alumínio é isolado de todos os sinais, incluindo GND, permitindo a montagem direta em componentes metálicos caso seja necessário resfriamento adicional. Dois potenciômetros permitem ajuste da corrente máxima do diodo e da corrente de polarização.

Os conectores e pinos para alimentação e controle estão integrados ao controlador de diodo laser. Também oferecemos unidades de fonte de alimentação adequadas. Para dúvidas, entre em contato conosco.

Recomendações e requisitos

• A faixa de tensão de alimentação depende do sistema de diodos laser alimentado. A tensão de alimentação não deve exceder 5 V acima da tensão de operação do diodo. Para calcular a tensão de alimentação máxima, utilize a seguinte fórmula:


  VCC DIODE MAX = (número de diodos em série) X (tensão de operação de cada diodo) + 5 V


  Por exemplo, se utilizar múltiplos diodos laser com tensão de operação de 40 V, a tensão máxima de alimentação é 45 V.

• Sempre alimente a lógica com 12 V antes de energizar a linha dos diodos laser. Como o GND da linha do diodo e o GND da entrada lógica estão conectados internamente no driver, conecte sempre o GND da linha do diodo diretamente ao GND da fonte de alimentação para evitar que a corrente elevada flua pelos caminhos de GND da lógica. O driver possui um soft-start de 3s que é ativado após conectar a linha do diodo laser à fonte de alimentação.
• Sempre utilize uma fonte de alimentação de alta qualidade com baixa ondulação de tensão. É fortemente recomendado adicionar um capacitor de grande capacidade na entrada do driver, dependendo da fonte, seção dos fios e comprimento dos cabos.
• Tome cuidado extremo para evitar curtos-circuitos entre o + (VCC) da fonte de alimentação e o –(GND) da entrada lógica ou da entrada de monitoramento, pois isso pode danificar irreparavelmente os caminhos de GND da lógica.
• A entrada de modulação pode ser utilizada como entrada TTL com níveis lógicos de 0 V e 5 V, ou como entrada analógica. A modulação analógica permite o ajuste da potência de saída usando níveis de tensão específicos (por exemplo, 2,5 V para 50% da potência de saída, 4 V para 80% da potência de saída etc.).
• Recomendamos o uso de cabos de alimentação com seção transversal mínima de 1,5 mm².
• O monitor de corrente é de 1 V/1 A.
• O driver não deve ser testado com carga resistiva. Para testes adequados, é necessário utilizar um diodo Zener ou dispositivo similar. Também é importante atentar-se à dissipação máxima de potência para evitar problemas.

Proteção

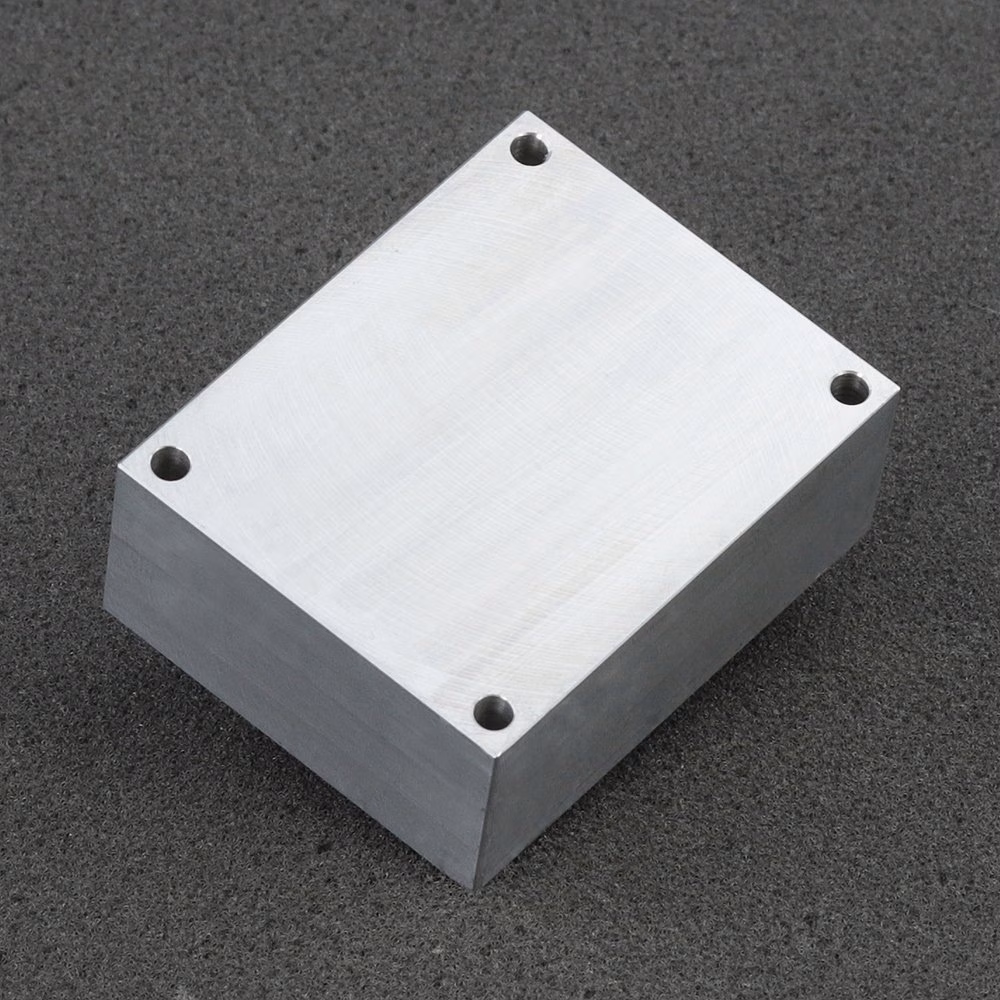

Para máxima performance e velocidade, o driver não possui proteção contra inversão de polaridade. Para garantir proteção, recomendamos fortemente o uso de um dispositivo LASORB posicionado próximo ao diodo. O corpo do driver é isolado de todos os sinais e pode ser montado diretamente em dissipadores de calor metálicos ou outros componentes metálicos usando 4 x furos fi 3,3 (espaçamento de 44 x 34 mm).

Para proteger a entrada analógica, um diodo Zener 5V1 é incorporado para lidar com tensões superiores a 5 V. No entanto, é essencial evitar o uso de tensões mais altas nesta entrada. O controlador laser possui um soft-start de 3s projetado para proteger os diodos laser contra efeitos prejudiciais de energização. Um diodo transil adicional é soldado na entrada do driver.

O produto está disponível sob encomenda. Prazo de entrega de 4 semanas.
