Sterownik diod laserowych HPLDD-5A-48V

O sterowniku diod laserowych HPLDD-5A-48V

Sterownik diod laserowych HPLDD-5A-48V to profesjonalny, wysokoprądowy sterownik zaprojektowany specjalnie do zasilania diod laserowych o wysokiej mocy. Obsługuje modulację prądu do 50 kHz i dedykowany jest do wielokanałowych systemów diod laserowych z wysokim napięciem pracy (do 48 V). Odpowiednie napięcie zasilania jest kluczowe przy pracy z wieloma diodami laserowymi (szczegółowe informacje oraz wzór na maksymalne napięcie wejściowe znajdują się w sekcji „Zalecenia i wymagania”).

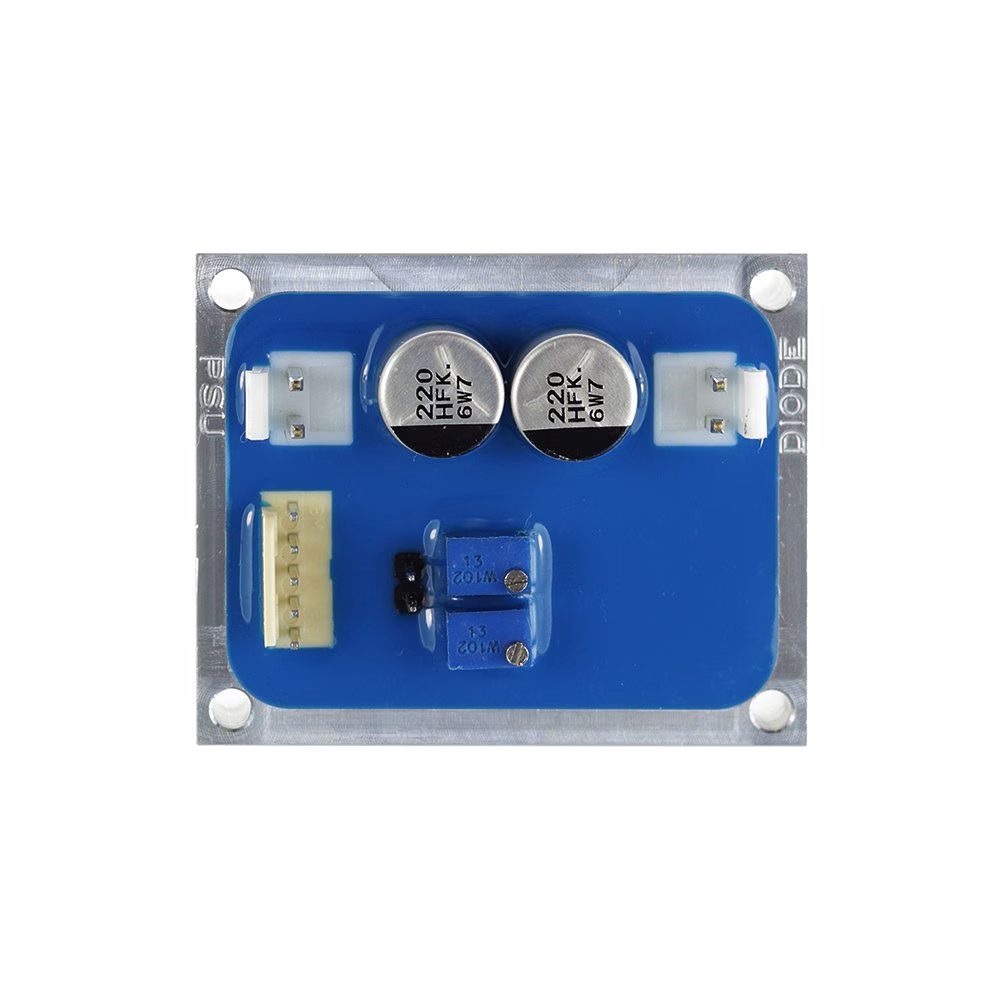

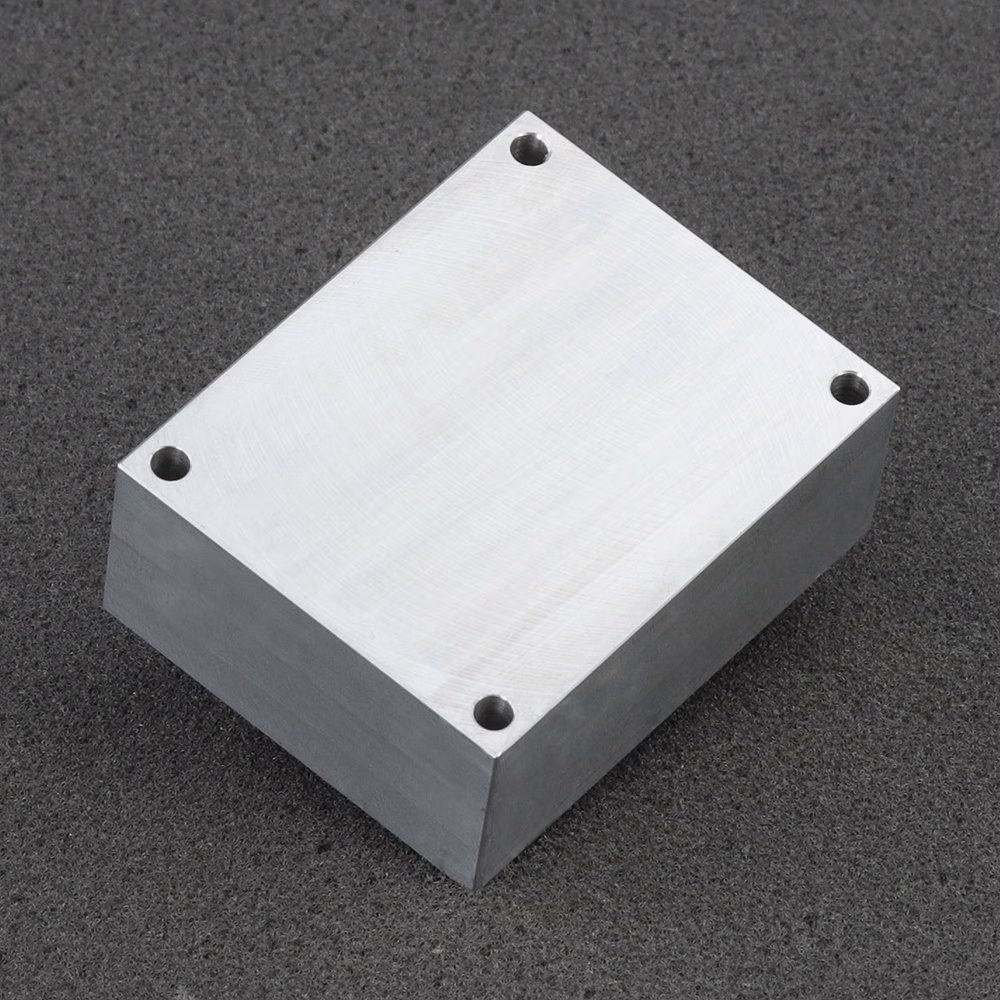

Sterownik posiada oddzielne wejścia dla napięcia zasilającego diodę laserową oraz napięcia logicznego, co minimalizuje rezystancję włączenia tranzystora MOSFET. Aluminiowy radiator sterownika jest odizolowany od wszystkich sygnałów, w tym GND, co umożliwia bezpośredni montaż na elementach metalowych, jeśli wymagane jest dodatkowe chłodzenie. Dwa potencjometry umożliwiają regulację maksymalnego prądu diody oraz prądu polaryzacji.

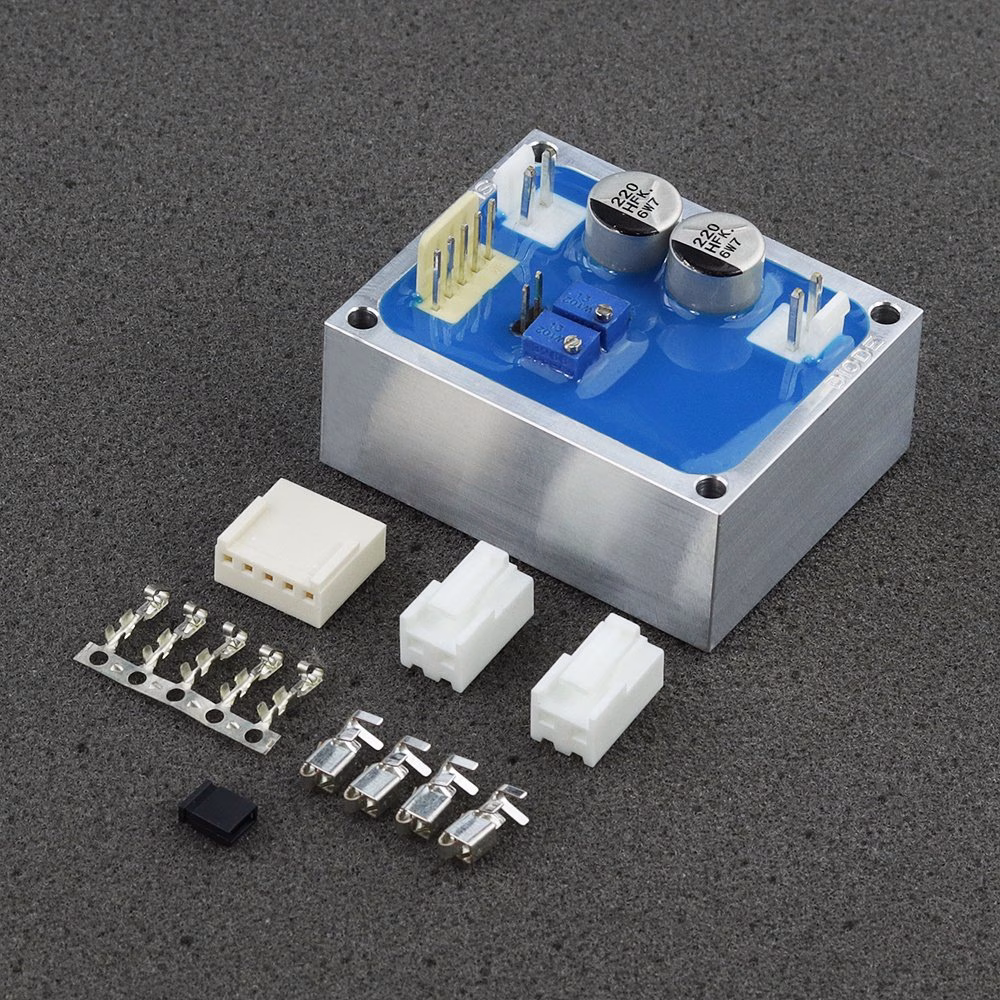

Złącza oraz piny zasilające i sterujące są zintegrowane w kontrolerze diod laserowych. Oferujemy również odpowiednie zasilacze. W przypadku jakichkolwiek pytań prosimy o kontakt.

Zalecenia i wymagania

• Zakres napięcia zasilania zależny jest od systemu diod laserowych. Napięcie zasilania nie powinno przekraczać o 5 V napięcia roboczego diod. Do obliczenia maksymalnego napięcia zasilania należy użyć poniższego wzoru:


  VCC DIODE MAX = (liczba diod w szeregu) X (napięcie robocze jednej diody) + 5 V


  Na przykład, przy zastosowaniu kilku diod laserowych o napięciu roboczym 40 V maksymalne napięcie zasilania wynosi 45 V.

• Przed uruchomieniem linii diod laserowych zawsze należy najpierw zasilić sekcję logiczną napięciem 12 V. Ponieważ masa linii diod laserowych i masa wejścia logicznego są wewnętrznie połączone w sterowniku, należy zawsze połączyć masę linii diod laserowych bezpośrednio z masą zasilacza, aby zapobiec przepływowi wysokiego prądu przez ścieżki logiczne. Sterownik posiada funkcję miękkiego startu 3 s, która aktywuje się po podłączeniu linii diod laserowych do zasilacza.
• Zaleca się stosowanie wysokiej klasy zasilacza o niskim poziomie tętnień napięcia. W zależności od rodzaju zasilacza, przekroju przewodów oraz ich długości, zalecane jest dodanie kondensatora o dużej pojemności na wejściu sterownika.
• Należy unikać zwarć pomiędzy biegunem dodatnim zasilacza (+VCC) i ujemnym wejścia logicznego lub wejścia monitorującego, ponieważ może to nieodwracalnie uszkodzić cienkie ścieżki GND logicznych.
• Wejście modulacji może być wykorzystywane jako wejście TTL z poziomami logicznymi 0 V i 5 V, bądź jako wejście analogowe. Modulacja analogowa pozwala na regulację mocy wyjściowej przy pomocy określonych napięć (np. 2,5 V dla 50% mocy wyjściowej, 4 V dla 80% mocy wyjściowej itd.).
• Zalecamy stosowanie przewodów zasilających o przekroju co najmniej 1,5 mm2.
• Wyjście monitorujące prąd: 1 V/1 A.
• Sterownika nie należy testować z obciążeniem rezystancyjnym. W celu prawidłowych testów należy użyć diody Zenera lub innego podobnego elementu. Uwaga na maksymalną moc strat – jej przekroczenie może prowadzić do awarii urządzenia.

Zabezpieczenia

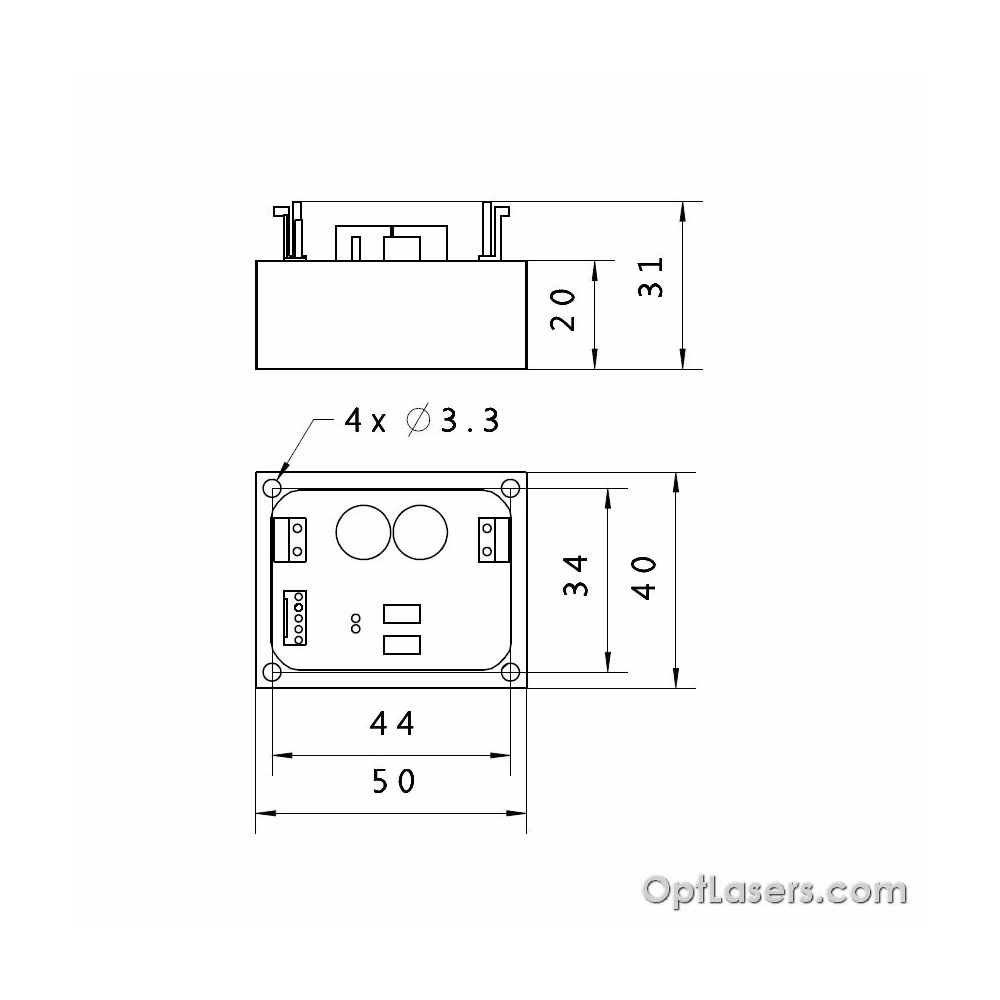

Dla maksymalnej wydajności i szybkości działania, sterownik nie posiada zabezpieczenia przed odwrotną polaryzacją. W celu ochrony zaleca się zastosowanie układu LASORB zamontowanego blisko diody. Obudowa sterownika jest odizolowana od wszystkich sygnałów i może być bezpośrednio mocowana do metalowych radiatorów lub innych elementów metalowych za pomocą 4 otworów montażowych fi 3,3 (rozstaw 44 x 34 mm).

W celu ochrony wejścia analogowego, zastosowano diodę Zenera 5V1 zabezpieczającą przed napięciami przekraczającymi 5 V. Należy jednak unikać stosowania wyższych napięć na tym wejściu. Kontroler laserowy wyposażono w funkcję miękkiego startu 3 s, chroniącą diody laserowe przed szkodliwymi szpilkami prądowymi przy włączaniu. Dodatkowo, na wejściu sterownika przylutowano diodę transilową.

Produkt dostępny na specjalne zamówienie. Czas realizacji: 4 tygodnie.
