Драйвер лазерного диода HPLDD-5A-48V

О лазерном драйвере HPLDD-5A-48V

Лазерный драйвер HPLDD-5A-48V — это профессиональный драйвер высокой мощности, специально разработанный для работы с мощными лазерными диодами. Поддерживает модуляцию тока до 50 кГц и предназначен для многоэлектродных лазерных систем с высокими рабочими напряжениями (до 48 В). Корректное значение питающего напряжения критично при работе с несколькими лазерными диодами (см. раздел «Рекомендации и требования» для формулы расчёта максимального входного напряжения).

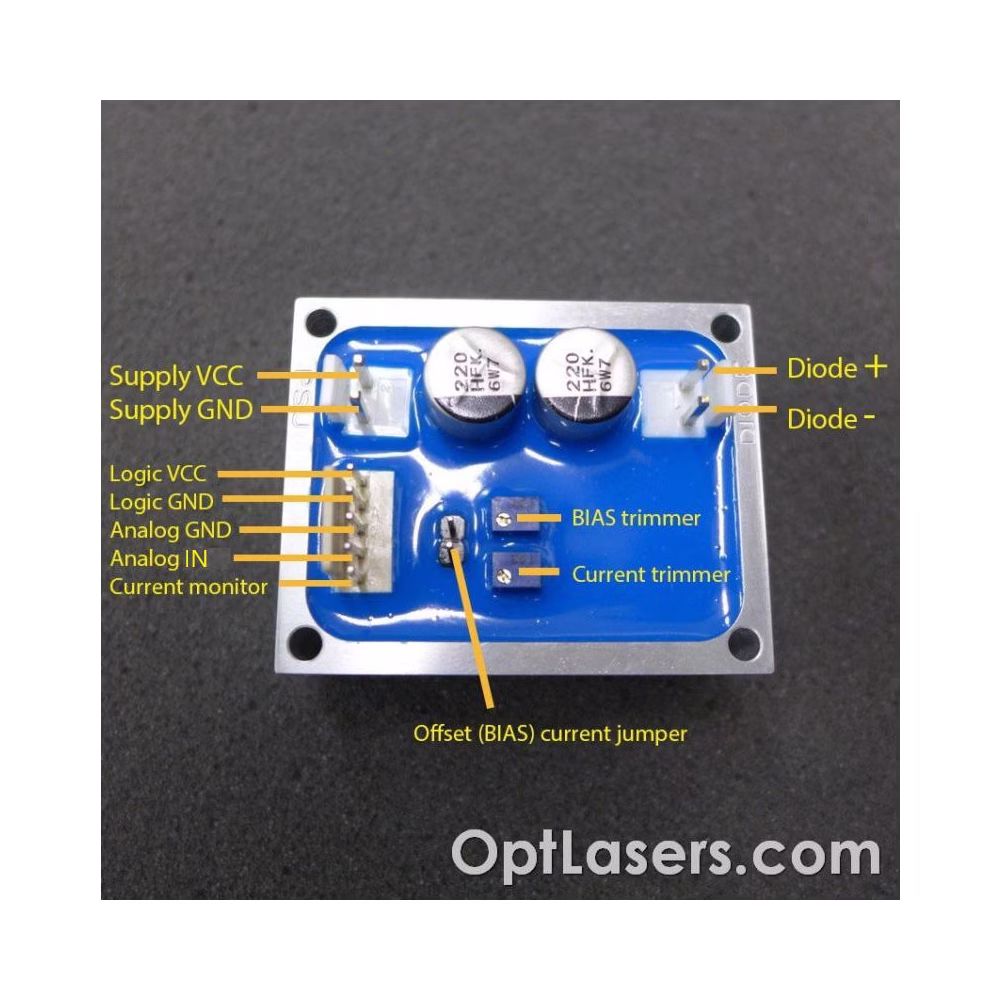

Драйвер оснащён отдельными входами для питающего напряжения лазерного диода и логической части, что минимизирует сопротивление открытия ключа MOSFET. Корпус радиатора из алюминия изолирован от всех сигналов, включая GND, что позволяет крепить его непосредственно на металлические компоненты при необходимости дополнительного охлаждения. Два потенциометра служат для настройки максимального тока диода и тока смещения.

Разъёмы и контакты для подачи питания и сигналов управления интегрированы в контроллер лазерного диода. Также доступны подходящие блоки питания. По любым вопросам, пожалуйста, обращайтесь к нам.

Рекомендации и требования

• Диапазон питающего напряжения зависит от используемой системы лазерных диодов. Питание не должно превышать рабочее напряжение диодов более чем на 5 В. Для расчёта максимального напряжения используйте следующую формулу:


  VCC DIODE MAX = (Количество диодов в серии) x (Рабочее напряжение каждого диода) + 5 В


  Например, при работе с несколькими лазерными диодами с рабочим напряжением 40 В максимальное питающее напряжение составляет 45 В.

• Сначала всегда подавайте питание на логику (12 В) перед включением линии лазерного диода. Так как GND линии диодов и логический GND внутри драйвера подключены, обязательно соединяйте GND линии диодов напрямую с GND блока питания во избежание прохождения большого тока через логический GND. В драйвере реализован 3-секундный soft-start, активируемый после подключения линии лазерного диода к блоку питания.
• Всегда используйте высококачественный блок питания с низким уровнем пульсаций. Рекомендуется добавить конденсатор большой ёмкости на вход драйвера — в зависимости от параметров блока питания, сечения проводов и их длины.
• Осторожно избегайте коротких замыканий между + (VCC) источника и – (GND) логического или сигнального входа мониторинга, поскольку это может привести к необратимому повреждению тонких дорожек логического GND.
• Вход модуляции может использоваться как TTL-вход с уровнями логики 0 В и 5 В, либо как аналоговый вход. Аналоговая модуляция позволяет регулировать выходную мощность при помощи определённых напряжений (например, 2,5 В — 50% мощности, 4 В — 80% и т.д.).
• Рекомендуется использовать силовые кабели с сечением не менее 1,5 мм².
• Выход мониторинга тока: 1 В/1 А.
• Драйвер нельзя тестировать с резистивной нагрузкой. Для корректного тестирования требуется использовать стабилитрон или аналогичное устройство. Также учитывайте максимально допустимую рассеиваемую мощность для предотвращения перегрева.

Защита

Для максимальной производительности и скорости драйвер не оснащён защитой от переполюсовки питания. Для защиты настоятельно рекомендуется использовать устройство LASORB, установленное рядом с диодом. Корпус драйвера изолирован от всех сигналов и может устанавливаться непосредственно на металлические радиаторы или другие металлические компоненты через 4 монтажных отверстия fi 3,3 (с межцентровым расстоянием 44 x 34 мм).

Для защиты аналогового входа используется стабилитрон 5V1, ограничивающий напряжения выше 5 В. Тем не менее, крайне важно не превышать допустимое напряжение на этом входе. Контроллер лазера оснащён функцией плавного запуска (soft-start) на 3 секунды, защищающей лазерные диоды от вредного воздействия при включении. Вход драйвера дополнительно защищён транзилом.

Товар доступен по специальному заказу. Срок изготовления — 4 недели.
