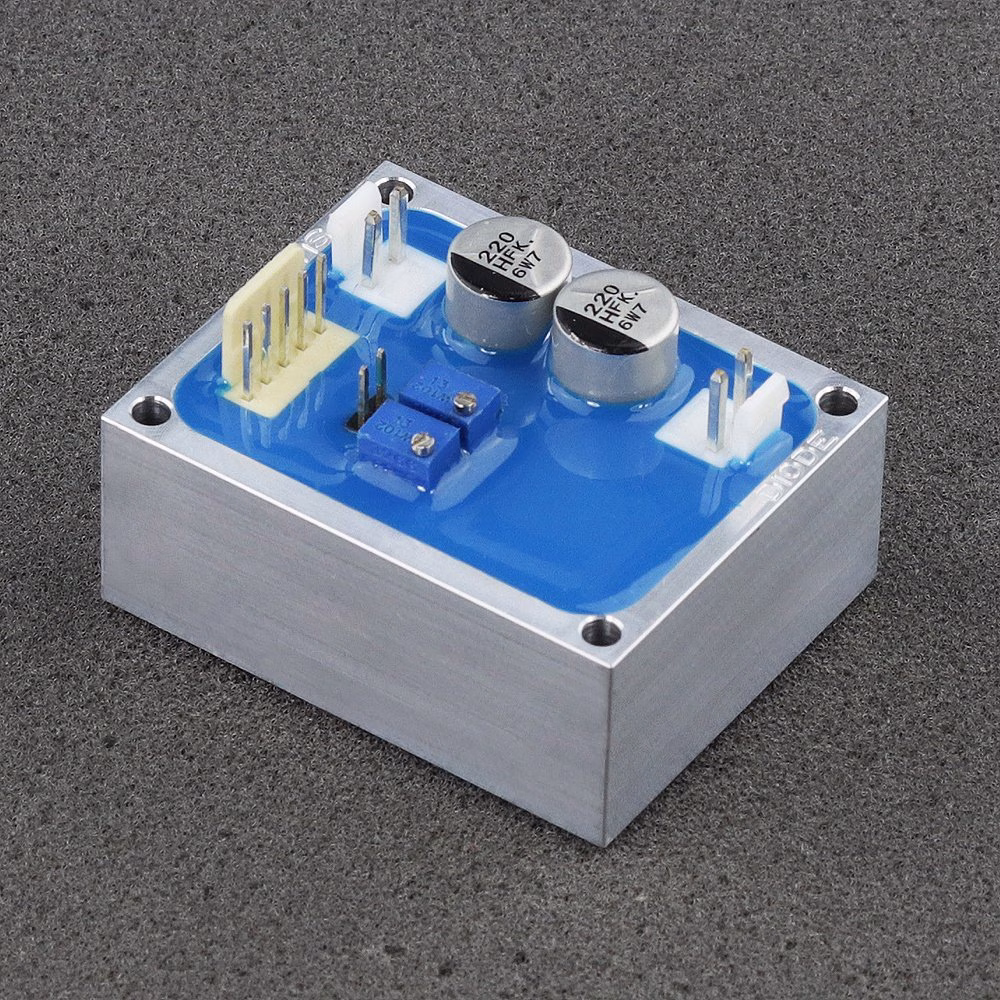

Οδηγός Διόδου Λέιζερ HPLDD-5A-48V

Σχετικά με τον Οδηγό Διόδου Λέιζερ HPLDD-5A-48V

Ο Οδηγός Διόδου Λέιζερ HPLDD-5A-48V αποτελεί έναν επαγγελματικό, υψηλής ισχύος οδηγό, σχεδιασμένο ειδικά για διόδους λέιζερ υψηλής ισχύος. Υποστηρίζει διαμόρφωση ρεύματος έως 50 kHz και προορίζεται για πολλαπλά συστήματα διόδων λέιζερ με υψηλές τάσεις λειτουργίας (έως 48 V). Η σωστή τάση τροφοδοσίας είναι κρίσιμη όταν λειτουργεί με πολλαπλές διόδους λέιζερ (ανατρέξτε στην ενότητα "Συστάσεις και απαιτήσεις" για τον τύπο μέγιστης εισόδου τάσης).

Ο οδηγός διαθέτει ξεχωριστές εισόδους για την τάση τροφοδοσίας της διόδου λέιζερ και για την τάση εισόδου λογικής, ελαχιστοποιώντας την αντίσταση ενεργοποίησης του MOSFET ισχύος. Το σώμα της ψύκτρας αλουμινίου είναι απομονωμένο από όλα τα σήματα, συμπεριλαμβανομένου του GND, επιτρέποντας απευθείας τοποθέτηση σε μεταλλικά εξαρτήματα αν απαιτείται επιπλέον ψύξη. Διατίθενται δύο ποτενσιόμετρα για τη ρύθμιση του μέγιστου ρεύματος διόδου και του ρεύματος πόλωσης.

Οι συνδέσεις και οι ακίδες για ισχύ και έλεγχο είναι ενσωματωμένες στον ελεγκτή διόδου λέιζερ. Διατίθενται και κατάλληλες μονάδες τροφοδοσίας. Για οποιαδήποτε ερώτηση, παρακαλούμε επικοινωνήστε μαζί μας.

Συστάσεις και απαιτήσεις

• Το εύρος τάσης τροφοδοσίας εξαρτάται από το σύστημα διόδου λέιζερ που τροφοδοτείται. Η τάση τροφοδοσίας δεν πρέπει να υπερβαίνει κατά 5 V την τάση λειτουργίας της διόδου. Για τον υπολογισμό της μέγιστης τάσης τροφοδοσίας, χρησιμοποιήστε τον ακόλουθο τύπο:


  VCC DIODE MAX = (Αριθμός διόδων σε σειρά) X (Τάση λειτουργίας κάθε διόδου) + 5 V


  Για παράδειγμα, αν χρησιμοποιούνται πολλαπλές διόδους λέιζερ με τάση λειτουργίας 40 V, η μέγιστη τάση τροφοδοσίας είναι 45 V.

• Να τροφοδοτείτε πάντα το κύκλωμα λογικής με 12 V πριν την ενεργοποίηση της γραμμής διόδου λέιζερ. Εφόσον το GND της γραμμής διόδου και το GND εισόδου λογικής συνδέονται εσωτερικά στον οδηγό, θυμηθείτε να συνδέετε το GND της γραμμής διόδου απευθείας με το GND του τροφοδοτικού ώστε να αποτρέψετε τη ροή υψηλού ρεύματος μέσω των διαδρομών λογικής GND. Ο οδηγός διαθέτει λειτουργία μαλακής εκκίνησης 3s που ενεργοποιείται μετά τη σύνδεση γραμμής διόδου με το τροφοδοτικό.
• Να χρησιμοποιείται πάντοτε τροφοδοτικό υψηλής ποιότητας με χαμηλό κυματισμό τάσης. Συνιστάται έντονα η προσθήκη μεγάλου πυκνωτή στην είσοδο του οδηγού, ανάλογα με το τροφοδοτικό, τη διατομή και το μήκος των καλωδίων.
• Αποφύγετε αυστηρά βραχυκυκλώματα μεταξύ του + (VCC) της τροφοδοσίας και του – (GND) της εισόδου λογικής ή εισόδου παρακολούθησης, καθώς κάτι τέτοιο μπορεί να προκαλέσει ανεπανόρθωτη βλάβη στις λεπτές διαδρομές λογικής GND.
• Η είσοδος διαμόρφωσης μπορεί να χρησιμοποιηθεί ως είσοδος TTL με επίπεδα λογικής 0 V και 5 V ή ως αναλογική είσοδος. Η αναλογική διαμόρφωση επιτρέπει τη ρύθμιση της εξόδου ισχύος μέσω συγκεκριμένων επιπέδων τάσης (π.χ. 2,5 V για 50% ισχύ, 4 V για 80% κ.λπ.).
• Συνιστούμε τη χρήση καλωδίων τροφοδοσίας με διατομή τουλάχιστον 1,5 mm2.
• Η εξόδος παρακολούθησης ρεύματος είναι 1 V/1 A.
• Ο οδηγός δεν πρέπει να δοκιμάζεται με ωμικό φορτίο. Για σωστή δοκιμή, πρέπει να χρησιμοποιείται δίοδος Zener ή παρόμοια συσκευή. Επιπλέον, δώστε προσοχή στη μέγιστη διάχυση ισχύος για να αποφύγετε προβλήματα.

Προστασία

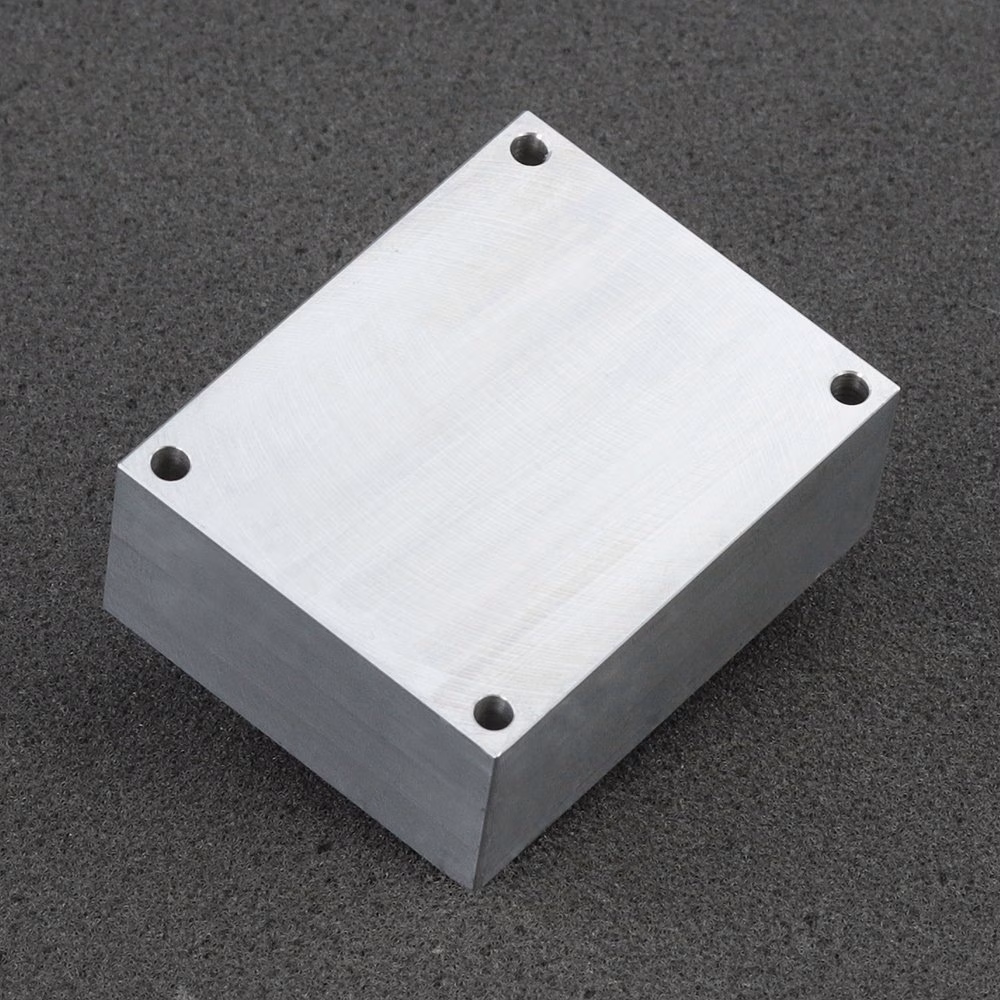

Για μέγιστη απόδοση και ταχύτητα, ο οδηγός δεν παρέχει προστασία αντίστροφης πολικότητας. Για προστασία, συνιστούμε ιδιαίτερα τη χρήση της συσκευής LASORB κοντά στη δίοδο. Το σώμα του οδηγού είναι απομονωμένο από όλα τα σήματα και μπορεί να τοποθετηθεί απευθείας σε μεταλλικές ψύκτρες ή άλλα μεταλλικά εξαρτήματα μέσω 4 οπών στήριξης fi 3.3 (διάταξη 44 x 34 mm).

Για την προστασία της αναλογικής εισόδου, έχει ενσωματωθεί δίοδος Zener 5V1 για να διαχειρίζεται τάσεις πάνω από 5 V. Ωστόσο, είναι απαραίτητο να αποφεύγεται η χρήση υψηλότερων τάσεων στην είσοδο αυτή. Ο ελεγκτής λέιζερ ενσωματώνει λειτουργία μαλακής εκκίνησης 3s για την προστασία των διόδων λέιζερ από βλαβερές αιχμές κατά την εκκίνηση. Επιπρόσθετα, έχει συγκολληθεί δίοδος transil στην είσοδο του οδηγού.

Το προϊόν διατίθεται κατόπιν ειδικής παραγγελίας. Χρόνος παράδοσης 4 εβδομάδες.
