HPLDD-5A-48V -laserdiodiohjain

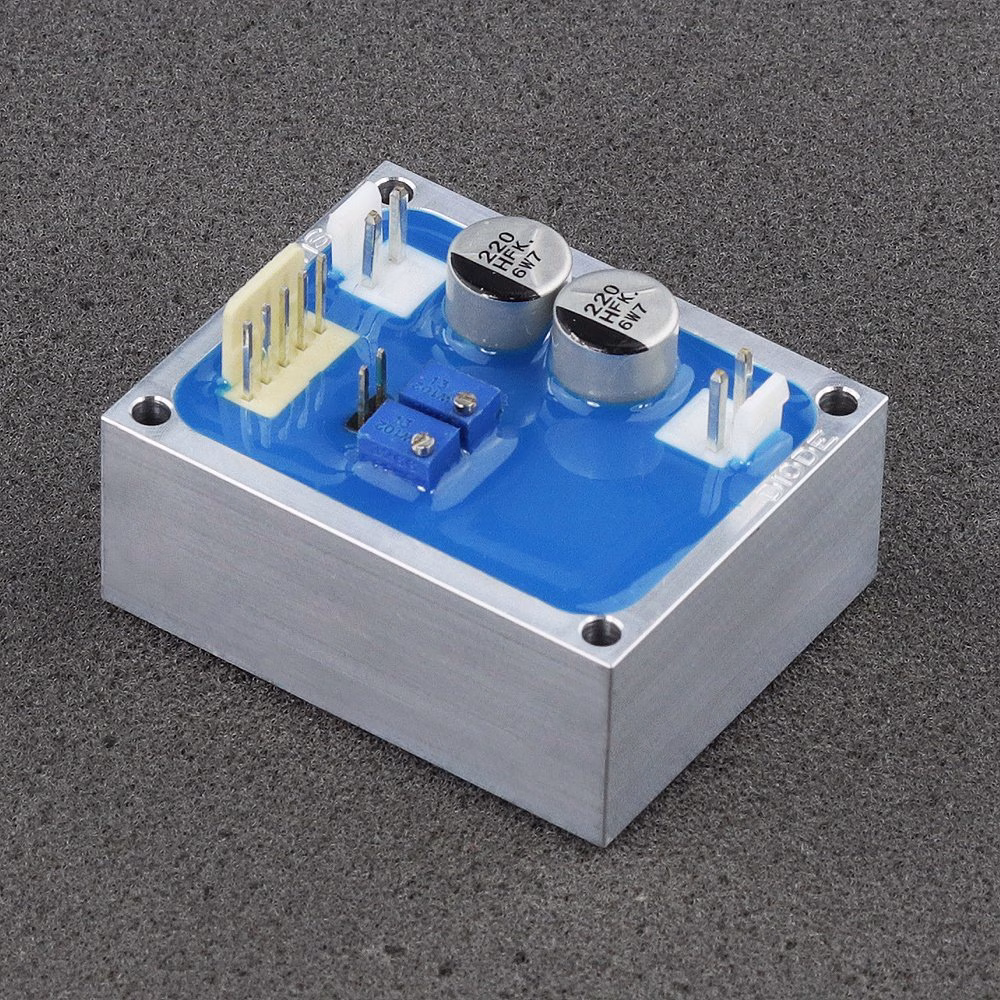

Tietoa HPLDD-5A-48V -laserdiodiohjaimesta

HPLDD-5A-48V -laserdiodiohjain on ammattimainen suuritehoinen ohjain, joka on suunniteltu erityisesti suuritehoisille laserdiodille. Se tukee virran modulointia jopa 50 kHz asti ja on omistettu useille korkean käyttöjännitteen laserdiodijärjestelmille (jopa 48 V). Asianmukainen käyttöjännite on ratkaisevan tärkeää käytettäessä useita laserdiodia (katso "Suositukset ja vaatimukset" -osio suurimman syöttöjännitteen kaavaa varten).

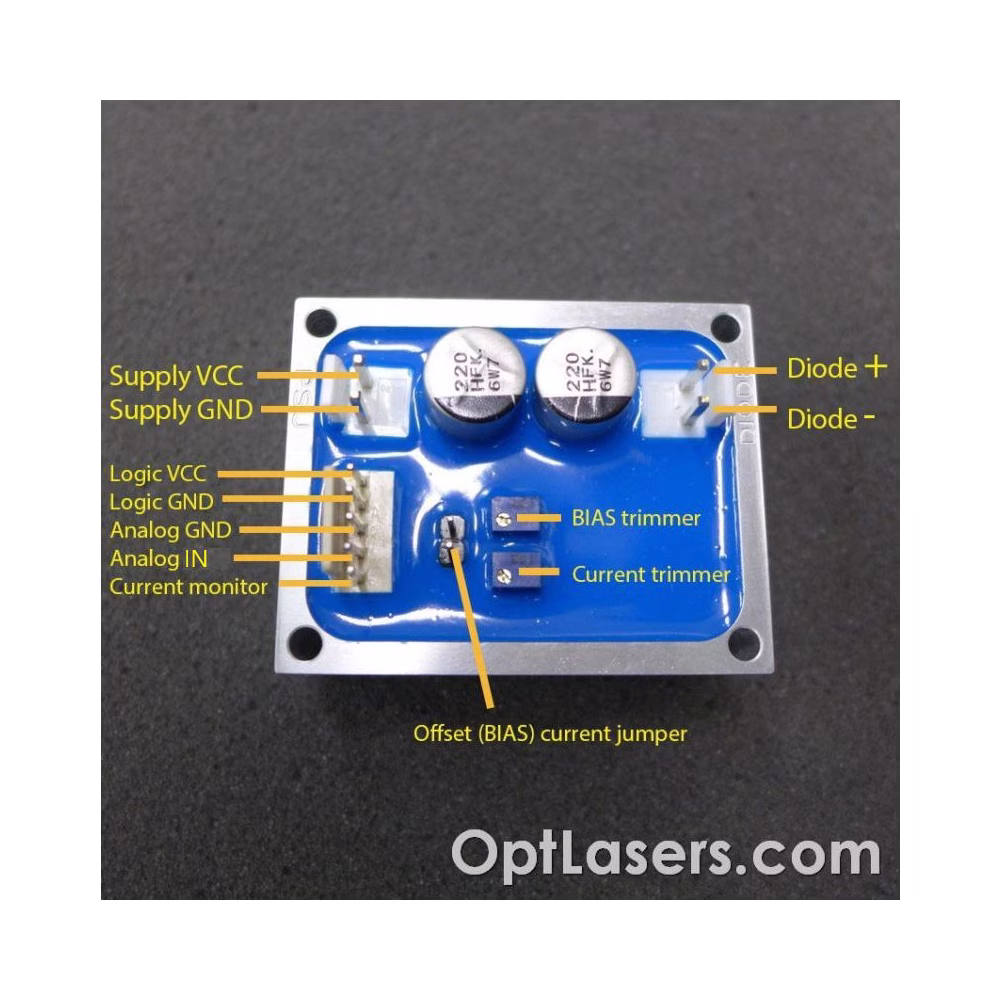

Ohjaimessa on erilliset tuloportit laserdiodin syöttöjännitteelle ja logiikan tulojännitteelle, mikä minimoi teho-MOSFETin kytkentävastuksen. Sen alumiininen jäähdytyselementtirunko on eristetty kaikista signaaleista, mukaan lukien GND, mahdollistaen suoran asennuksen metallirakenteisiin, mikäli lisäjäähdytystä tarvitaan. Kaksi potentiometriä mahdollistaa suurimman diodivirran ja esivirran säädön.

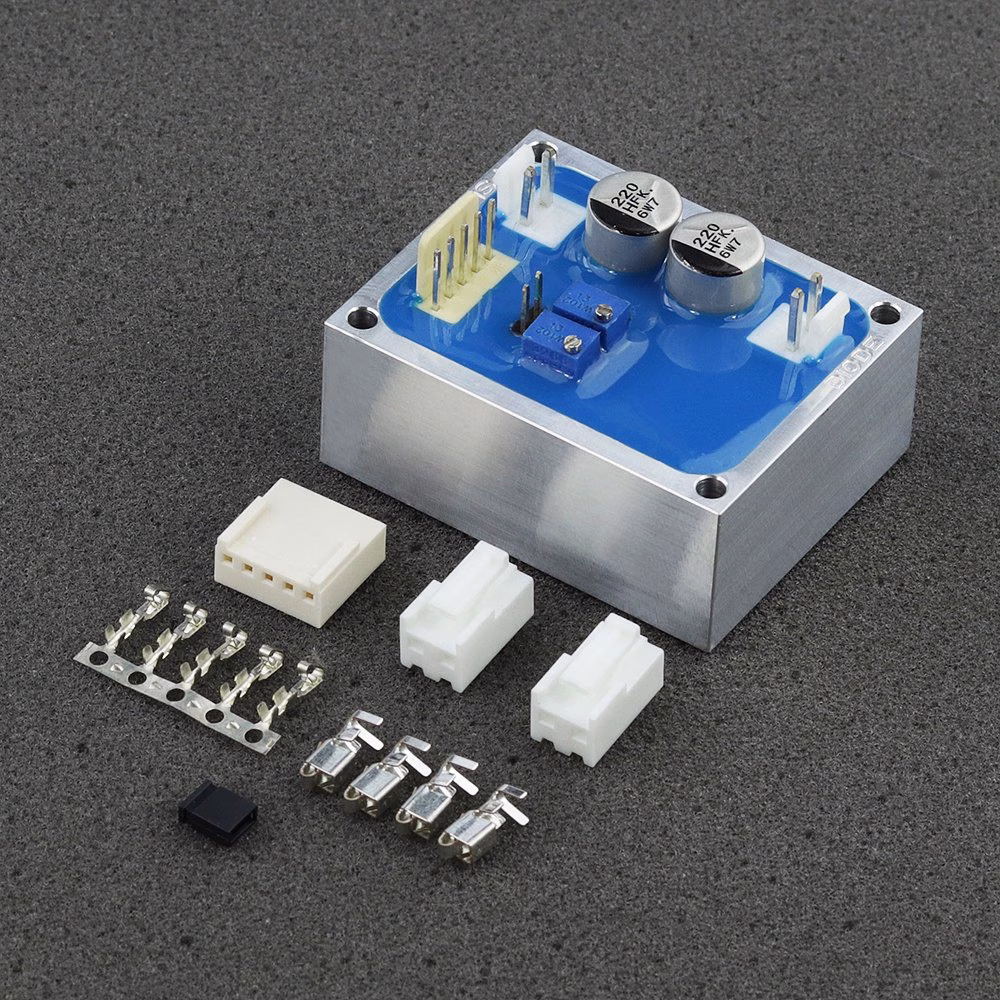

Virtaliittimet ja ohjausnastat on integroitu laserdiodiohjaimeen. Tarjoamme myös sopivia virtalähteitä. Kaikissa kysymyksissä pyydämme ottamaan meihin yhteyttä.

Suositukset ja vaatimukset

• Syöttöjännitealue riippuu ohjattavasta laserdiodijärjestelmästä. Syöttöjännitteen ei tulisi ylittää diodin käyttöjännitettä yli 5 V:lla. Suurimman syöttöjännitteen laskemiseksi käytä seuraavaa kaavaa:


  VCC DIODE MAX = (Sarjassa olevien diodien määrä) X (Jokaisen diodin käyttöjännite) + 5 V


  Esimerkiksi käytettäessä useita laserdiodia, joiden käyttöjännite on 40 V, suurin sallittu syöttöjännite on 45 V.

• Syötä aina logiikkaosaan 12 V ennen laserdiodilinjan kytkemistä päälle. Koska diodilinja GND ja logiikkatulo GND on sisäisesti yhdistetty ohjaimessa, muista aina kytkeä diodilinja GND suoraan virtalähteen GND:hen estääksesi suurien virtojen kulkeutumisen logiikka GND -polkujen kautta. Ohjaimessa on 3 sekunnin pehmeä käynnistys, joka aktivoituu, kun laserdiodilinja on kytketty virtalähteeseen.
• Käytä aina korkealaatuista virtalähdettä, jossa on pieni jännitehäiriö. Suuri kondensaattori ohjaimen tuloissa on erittäin suositeltavaa, riippuen virtalähteestä, johtimien poikkipinnasta ja niiden pituudesta.
• Varmista, ettei virtalähteen + (VCC) ja logiikkatulojen tai monitoritulon – (GND) välille pääse oikosulkua, sillä tämä voi aiheuttaa korjaamattomia vaurioita ohuisiin logiikka-GND -reitteihin.
• Modulaatiotuloa voidaan käyttää TTL-tulona, jossa logiikkatasot ovat 0 V ja 5 V, tai analogisena tulona. Analoginen modulointi mahdollistaa ulostulotehon säädön jännitetasojen avulla (esim. 2,5 V 50 % teholla, 4 V 80 % teholla jne.).
• Suosittelemme käyttämään virtakaapeleita, joiden poikkipinta-ala on vähintään 1,5 mm2.
• Virran monitorointi on 1 V/1 A.
• Ohjainta ei tule testata resistiivisellä kuormalla. Asianmukaiseen testaukseen tulee käyttää zener-diodia tai vastaavaa komponenttia. Kiinnitä myös huomiota suurimpaan tehonhajotukseen ongelmien välttämiseksi.

Suojaus

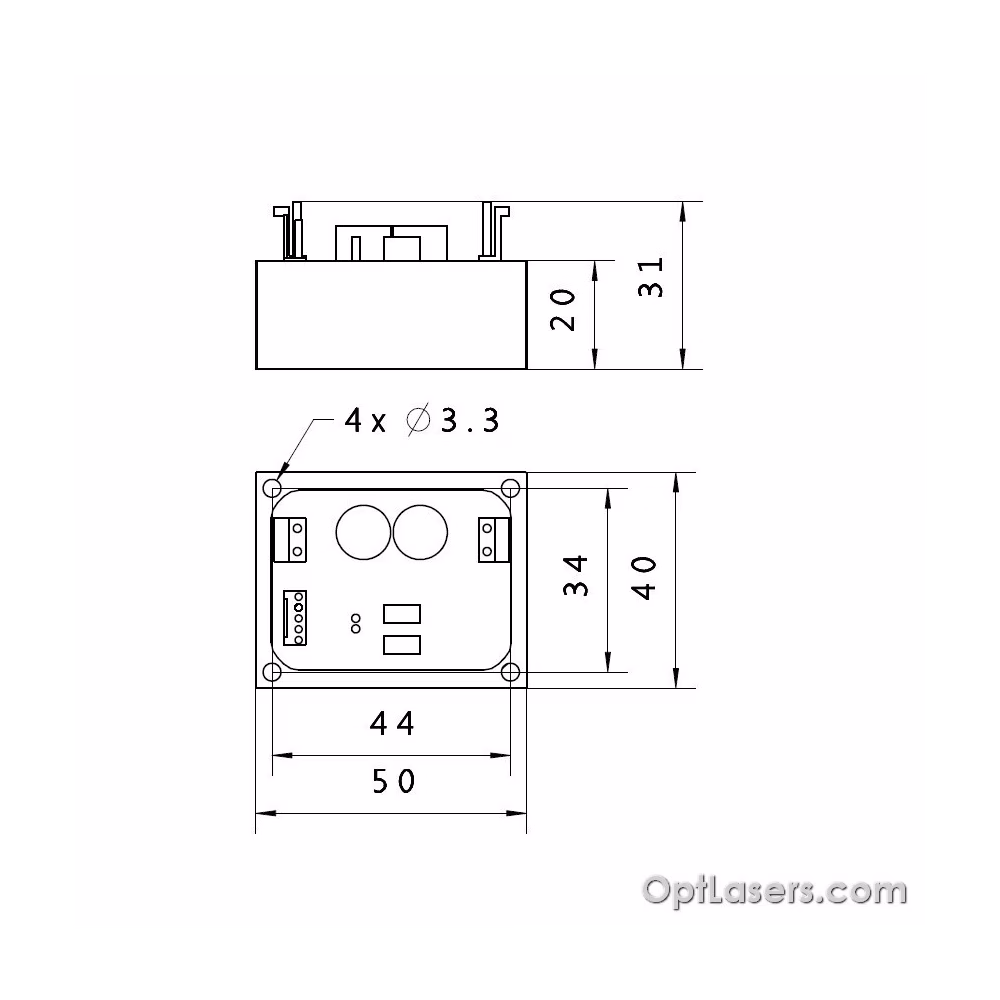

Suurimman suorituskyvyn ja nopeuden takaamiseksi ohjaimessa ei ole väärän napaisuuden suojaa. Suojausta varten suosittelemme käyttämään LASORB-laitetta, joka sijoitetaan lähelle diodia. Ohjaimen runko on täysin eristetty kaikista signaaleista ja voidaan asentaa suoraan metallisiin jäähdytyselementteihin tai muihin metalliosiin 4 x fi 3,3 kiinnitysrei'illä (44 x 34 mm jako).

Analogista tuloa suojaa 5V1 zener-diodi, joka kestää yli 5 V jännitteet. On silti olennaista olla käyttämättä tätä tuloa suuremmilla jännitteillä. Laserohrain sisältää 3 sekunnin pehmeän käynnistyksen, joka suojaa laserdiodit haitallisilta kytkentäpiikeiltä. Lisäksi ohjaimen tuloihin on juotettu ylimääräinen transil-diodi.

Tuotetta toimitetaan vain erikoistilauksesta. Toimitusaika 4 viikkoa.
