HPLDD-5A-48V драйвер за лазерни диоди

За HPLDD-5A-48V драйвер за лазерни диоди

HPLDD-5A-48V е професионален драйвер с висока мощност, проектиран специално за лазерни диоди с голяма мощност. Поддържа токова модулация до 50 kHz и е предназначен за многодиодни лазерни системи с високи работни напрежения (до 48 V). Правилното захранващо напрежение е от съществено значение при работа с множество лазерни диоди (вижте раздел “Препоръки и изисквания” за формулата за максимално входно напрежение).

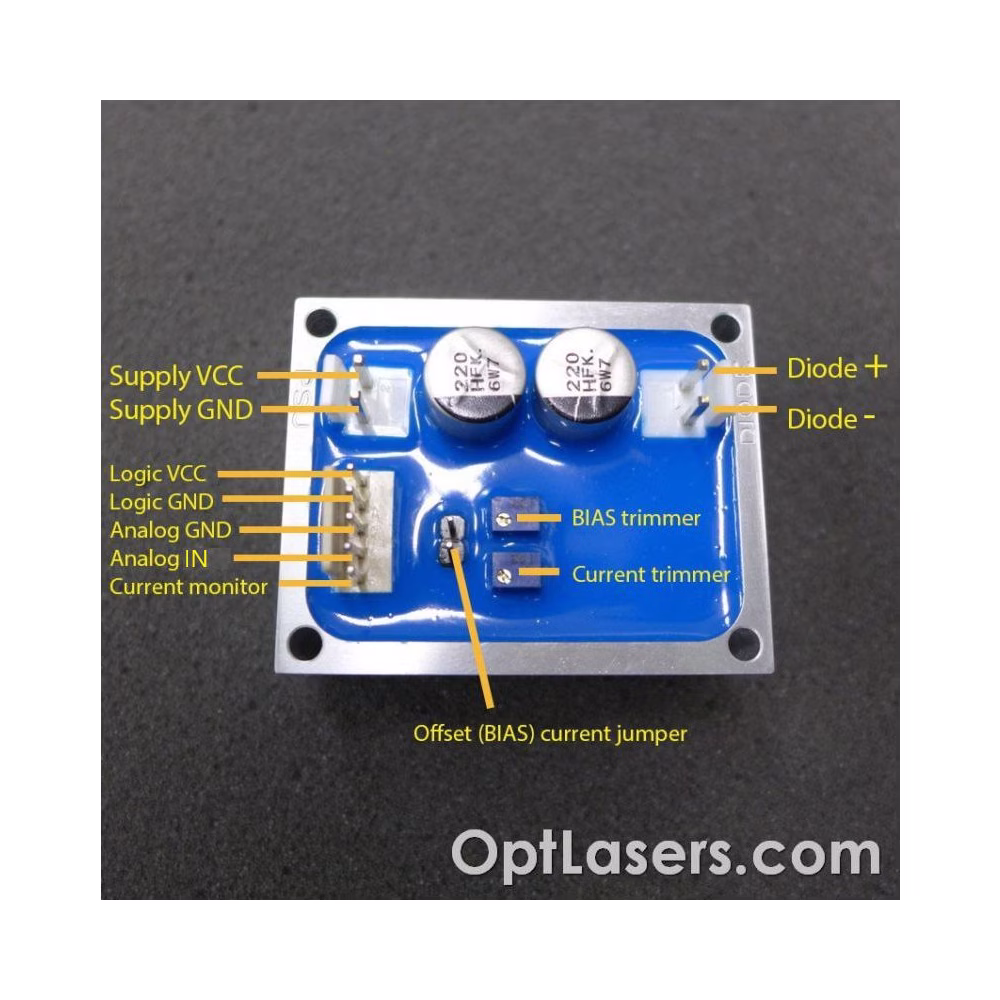

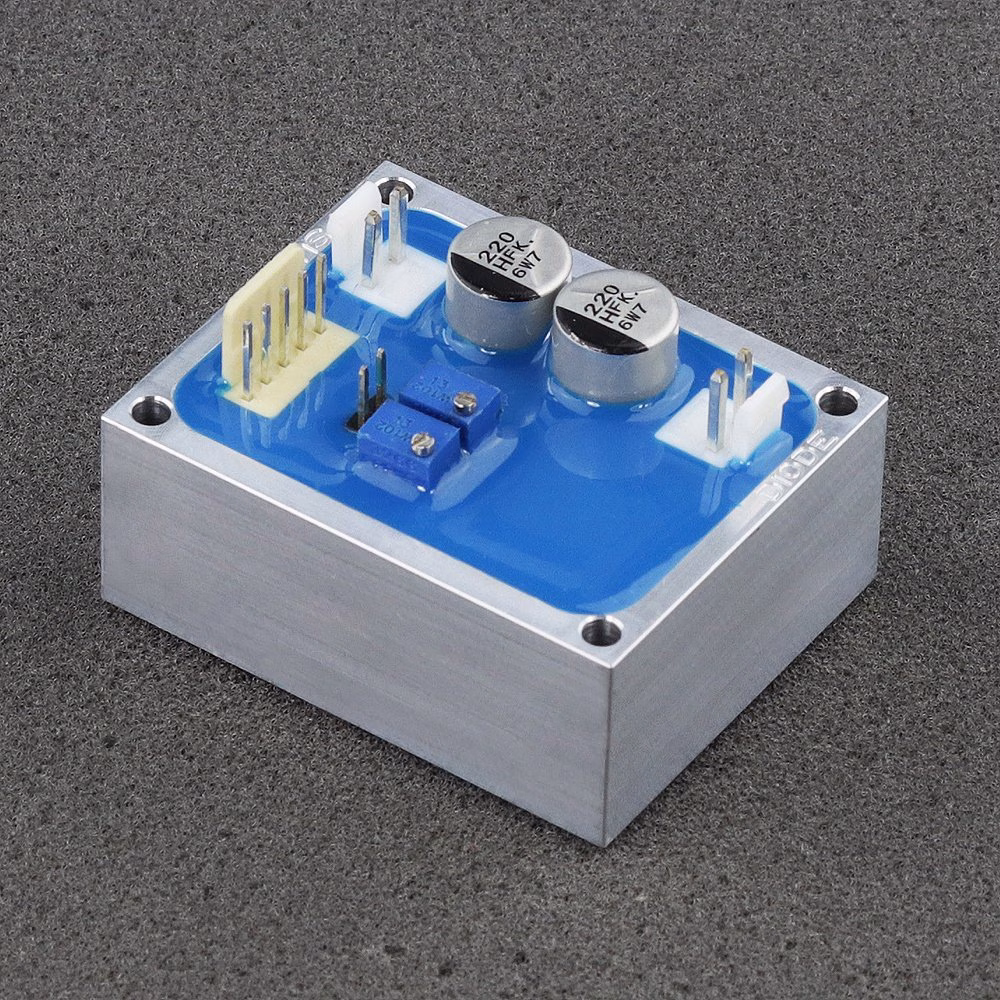

Драйверът предлага отделни входове за захранващото напрежение на лазерния диод и опорното (логическо) напрежение, което минимизира съпротивлението при включване на MOSFET превключвателя. Корпусът с алуминиев радиатор е изолиран от всички сигнали, включително GND, което позволява директен монтаж към метални компоненти при необходимост от допълнително охлаждане. Предвидени са два потенциометъра за настройка на максималния ток към диода и на офсетния ток.

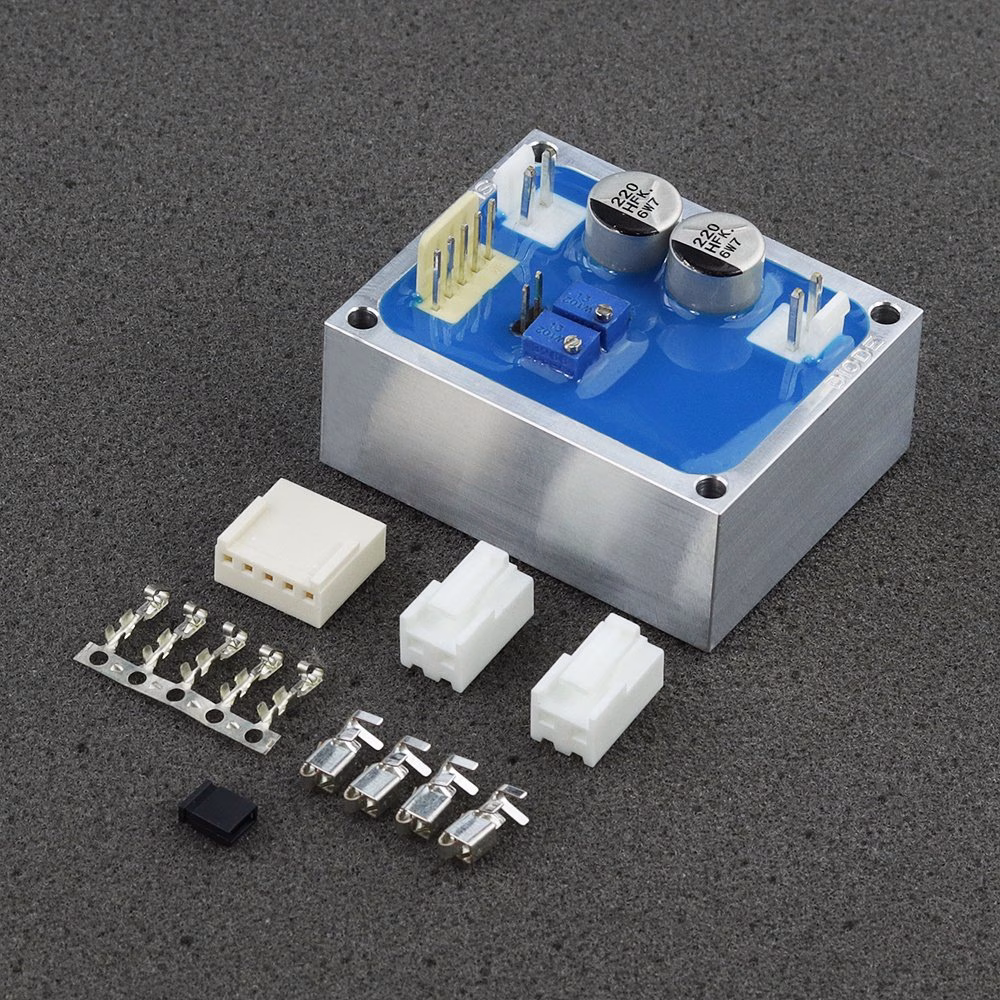

Конекторите и пиновете за захранване и управление са интегрирани в контролера на лазерния диод. Предлагаме също подходящи захранващи модули. За въпроси, моля, свържете се с нас.

Препоръки и изисквания

• Областта на захранващо напрежение зависи от използваната система с лазерни диоди. Захранващото напрежение не трябва да надвишава 5 V над работното напрежение на диодите. За изчисляване на максималното захранващо напрежение използвайте следната формула:


  VCC DIODE MAX = (Брой диоди в серия) X (Работно напрежение на всеки диод) + 5 V


  Например, при използване на няколко лазерни диода с работно напрежение 40 V, максималното захранващо напрежение е 45 V.

• Винаги подавайте логическо напрежение 12 V, преди да захраните линията за лазерния диод. Тъй като GND на линията на диода и GND на входа за логика са вътрешно свързани в драйвера, свържете GND на линията директно към GND на захранващия блок, за да предотвратите преминаването на големи токове през логическите пътища. Драйверът разполага с функция за мек старт (soft-start) 3s, която се активира след свързване към захранване.
• Винаги използвайте висококачествено захранване с ниски пулсации. Силно се препоръчва добавяне на голям кондензатор към входа на драйвера, в зависимост от PSU, сечение и дължина на проводниците.
• Внимавайте да не допуснете късо съединение между + (VCC) на захранващия блок и - (GND) на логическия или мониторния вход, тъй като това може необратимо да повреди тънките логически пътища.
• Входът за модулация може да се използва като TTL вход с логически нива 0 V и 5 V, или като аналогов вход. Аналоговата модулация позволява управление на изходната мощност чрез определени напрежения (напр. 2.5 V за 50% мощност, 4 V за 80% и др.).
• Препоръчва се използването на захранващи кабели със сечение поне 1,5 mm2.
• Мониторният изход за ток е 1 V/1 A.
• Драйверът не трябва да се тества на резистивен товар. За коректно тестване е необходимо използване на ценеров диод или аналогично устройство. Също обръщайте внимание на максималната топлинна дисипация, за да избегнете повреди.

Защита

За максимална производителност и бързодействие, драйверът няма защита срещу обратна полярност. За допълнителна защита силно препоръчваме използването на устройство LASORB, монтирано в близост до диода. Корпусът на драйвера е изолиран от всички сигнали и може да се монтира директно към метални радиатори или други метални части чрез 4 x fi 3.3 монтажни отвора (разстояние 44 x 34 mm).

За защита на аналоговия вход е включен 5V1 ценеров диод, който ограничава напреженията над 5 V. Въпреки това е важно да не се подават по-високи напрежения към този вход. Контролерът на лазера разполага с 3s функция за мек старт, предпазваща лазерните диоди от вредни пускови явления. Допълнително на входа на драйвера е запоен транзилов диод.

Продуктът се предлага по индивидуална поръчка. Срок на производство: 4 седмици.
