HPLDD-5A-48V Laserdiode Driver
Enkelkanaals 5 A, 12-48 V, 50 kHz hoogspanning en vermogens laserdiode driver. De driver is voorzien van twee onafhankelijke vermogensingangen voor het logica- en laserdiodedeel, waardoor de keuze van geschikte voedingen wordt vergemakkelijkt. Twee potentiometers maken afstelling van de maximale bedrijfsstroom en bias-stroom mogelijk. Een extra monitoruitgang biedt een terugkoppelingssignaal.
Downloaden
Productbeschrijving
Over de HPLDD-5A-48V Laserdiode Driver

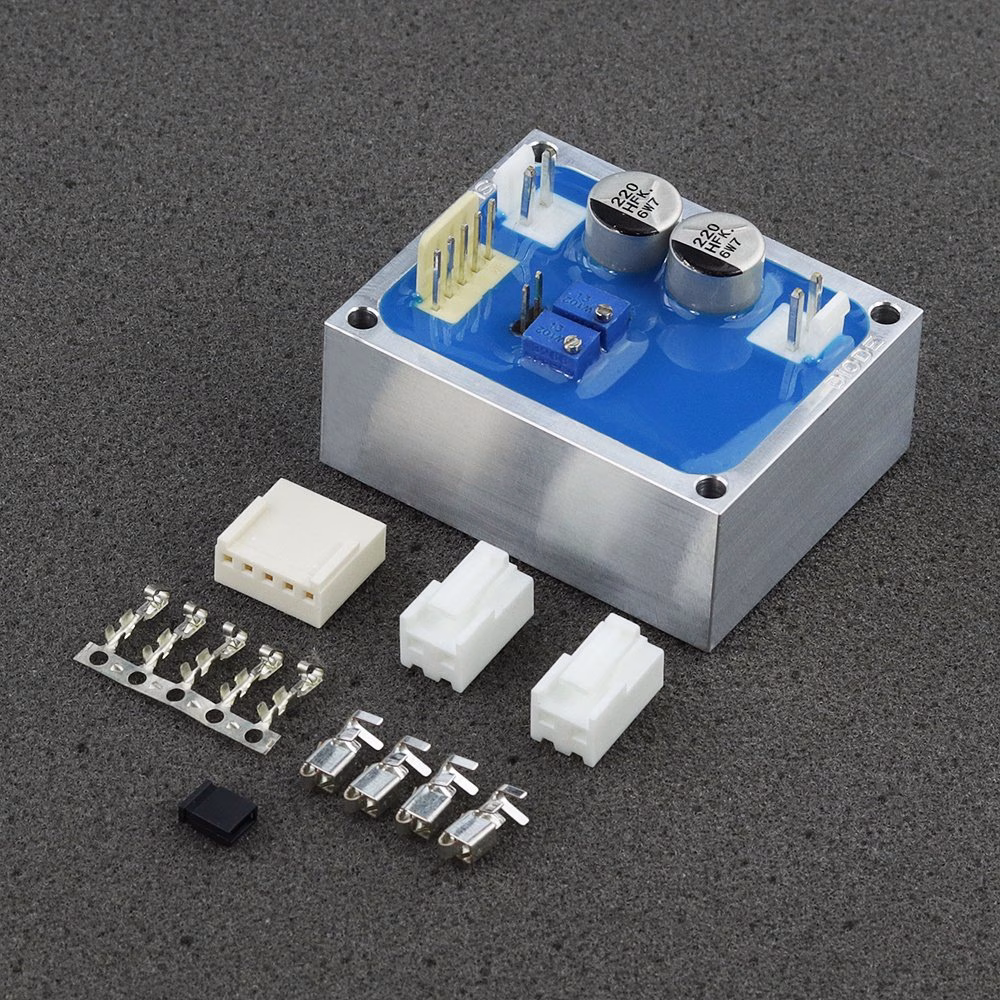

De HPLDD-5A-48V Laserdiode Driver is een professionele hoogvermogen driver, specifiek ontworpen voor krachtige laserdiodes. Het ondersteunt stroommodulatie tot 50 kHz en is geschikt voor gebruik in meervoudige laserdiodesystemen met hoge bedrijfsspanningen (tot 48 V). De juiste voedingsspanning is cruciaal bij het aansturen van meerdere laserdiodes (raadpleeg de sectie “Adviezen en vereisten” voor de formule voor de maximale ingangsspanning).
De driver beschikt over gescheiden ingangen voor de voedingsspanning van de laserdiode en de logische ingangsspanning, wat de inschakelweerstand van de power MOSFET minimaliseert. De aluminium koellichaam behuizing is volledig geïsoleerd van alle signalen, inclusief GND, waardoor directe montage op metalen componenten mogelijk is indien extra koeling nodig is. Twee potentiometers maken het mogelijk om de maximale diodestroom en de bias-stroom af te stellen.
Connectoren en pinnen voor voeding en sturing zijn geïntegreerd in de laserdiodecontroller. Wij bieden tevens geschikte voedingen aan. Voor vragen kunt u altijd contact met ons opnemen.
Adviezen en vereisten
- Het voedingsspanningsbereik is afhankelijk van het aangestuurde laserdiode systeem. De voedingsspanning mag nooit meer dan 5 V boven de bedrijfsspanning van de diode liggen. Gebruik onderstaande formule om de maximale voedingsspanning te berekenen:
VCC DIODE MAX = (Aantal diodes in serie) X (Bedrijfsspanning per diode) + 5 V
Bijvoorbeeld: bij gebruik van meerdere laserdiodes met een bedrijfsspanning van 40 V is de maximale voedingsspanning 45 V. - Schakel altijd eerst de logica in met 12 V voordat de laserdiodelijn wordt ingeschakeld. Aangezien de GND van de diodelijn en de GND van de logica ingang intern zijn verbonden in de driver, dient u altijd de GND van de diodelijn rechtstreeks aan te sluiten op de GND van de voeding om te voorkomen dat hoge stromen door logica-aardingspaden lopen. De driver beschikt over een soft-start van 3 seconden, zichtbaar na aansluiting van de laserdiodelijn op de voeding.
- Gebruik altijd een hoogwaardige voeding met lage rimpelspanning. Het toevoegen van een grote condensator aan de ingang van de driver wordt sterk aanbevolen, afhankelijk van de voeding, draaddikte en lengte.
- Let goed op het voorkomen van kortsluiting tussen de + (VCC) van de voeding en de - (GND) van de logica ingang of monitor ingang, daar dit onherstelbare schade kan veroorzaken aan de dunne GND-banen van de logica.
- De modulatie-ingang kan worden gebruikt als TTL-ingang met logische niveaus van 0 V en 5 V, of als analoge ingang. Analoge modulatie maakt het mogelijk het uitgangsvermogen te regelen via specifieke spanningsniveaus (bijv. 2,5 V voor 50% uitgangsvermogen, 4 V voor 80% uitgangsvermogen, enz.).
- Wij adviseren het gebruik van voedingskabels met een doorsnede van minimaal 1,5 mm².
- De stroommonitor is 1 V/1 A.
- De driver mag niet met een ohmse last worden getest. Gebruik voor correcte tests altijd een zenerdiode of een vergelijkbaar component. Let tevens op het maximaal toegestaan dissipatievermogen om problemen te voorkomen.
Bescherming

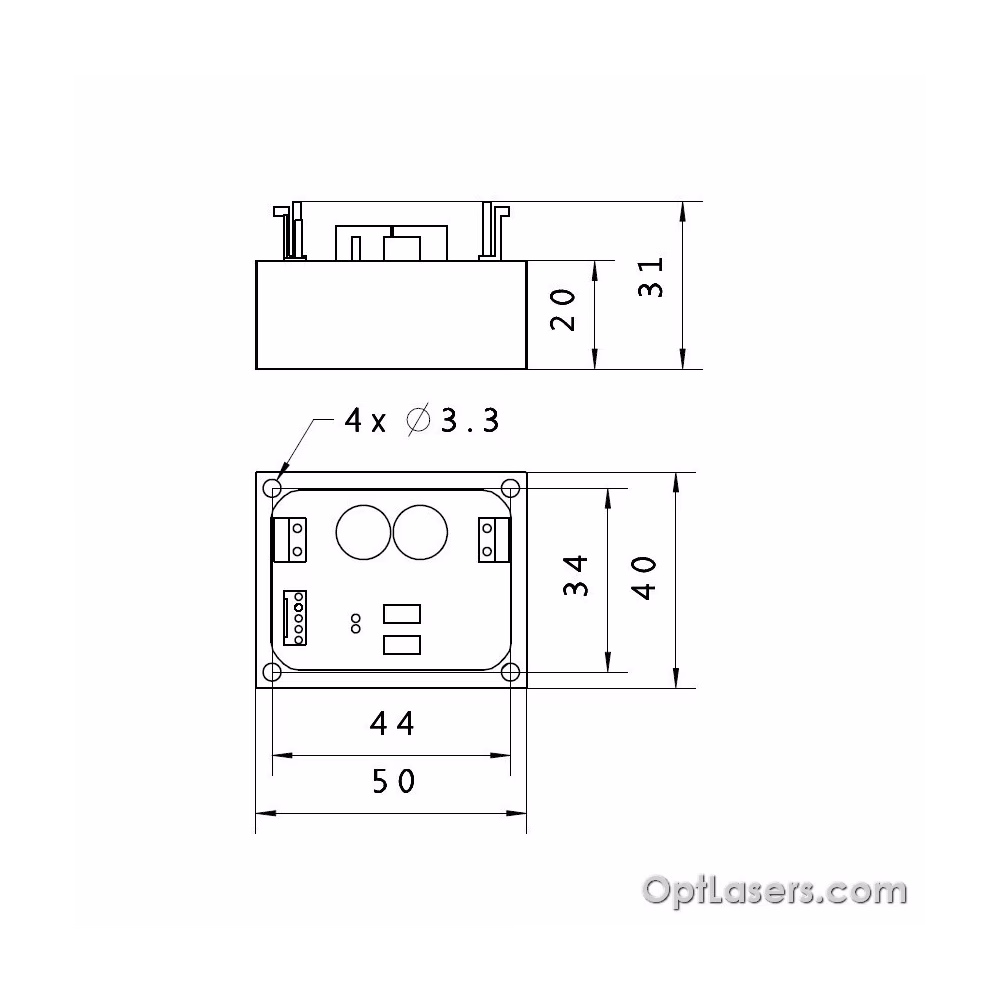

Voor maximale prestaties en snelheid beschikt de driver niet over een ompolingsbeveiliging. Voor een goede beveiliging bevelen wij het gebruik van een LASORB-component aan, dichtbij de diode geplaatst. De behuizing van de driver is volledig geïsoleerd van alle signalen en kan direct op metalen koellichamen of andere metalen componenten gemonteerd worden met gebruik van 4 x fi 3.3 montagegaten (hart-op-hart afstand 44 x 34 mm).
Ter bescherming van de analoge ingang is een 5V1 zenerdiode opgenomen om spanningen boven 5 V te absorberen. Toch is het essentieel om geen hogere spanningen op deze ingang toe te passen. De lasercontroller bevat een 3 seconden soft-start functie, ter bescherming van de laserdiodes tegen schadelijke inschakelverschijnselen. Tevens is een extra transil diode aan de ingang van de driver gesoldeerd.
Het product is uitsluitend op speciale bestelling verkrijgbaar. Levertijd 4 weken.
